Etape n°3:

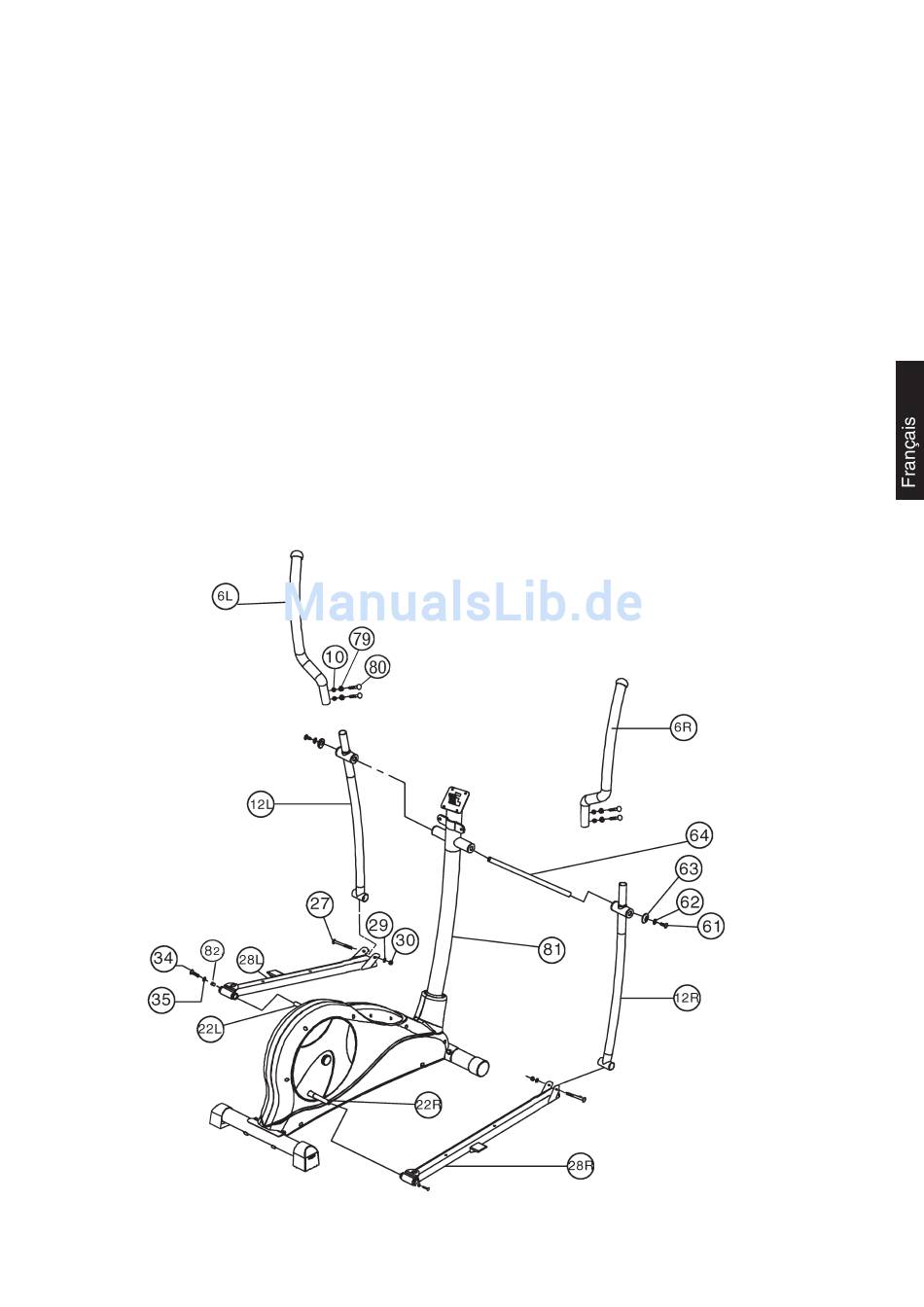

Montage des manches (6) sur les tubes de communication (12) à
boulon brut à tête bombée et collet carré (80), des rondelles (10) et
des couvercles (79).
1. Placer les manches (6) sur les tubes de communication (12) en veillant
à ce que les trous de forage des tubes soient situés les uns au-dessus
des autres.(Attention ! Après le montage des manches, veillez à ce que
leurs extrémités supérieures soient courbées vers l'extérieur (du tube de
support (81)).
2. Introduire les boulons bruts à brut à tête bombée et collet carré (80) à
travers les trous de forage à rondelles (10) et couvercles (79) et serrer à
bloc.
Etape n°4:
Montage des logement de la coque (28) sur les tubes de communication
(12) à vis (27), des rondelles (29) et des ecrou borgne (30).
1. Placer le logement de la coque droit (28R) sur le tube de communication
(12) en veillant à ce que les trous de forage des tubes soient situés les un
au-dessus des autres.
2. Introduire les vis (27) à travers les trous de forage à rondelles (29) et écrou
borgne (30) et serrer à bloc. (Il faut que ce point d'assemblage puisse bouger
facilement. Pour cette raison ne vissez pas trop solidement le vis)
3. Monter le logement de la coque gauche (28L) sur le tube de communication
(12) conformément aux instructions fi gurant aux points 1.-2.
Etape n° 5:
Montage du logement de la coque droite (28R) et du logement de la
coque gauche (28L), tubes de jonction (12) y compris, sur la manivelle
de pédale (22R) et du tube support (81) à l'aide des couvercle (62), des
rondelles (63) et des vis (61).
1. Placer l'unité composée du logement de la coque de la pédale droite
(28R) et d'un tube de communication (12), assemblée préliminairement, sur
la partie latérale droite du cadre de base (45).
(Attention ! La direction de visée est à droite lorsque l'on se trouve sur
l'appareil et que l'on s'entraîne.)
2. Placer le tube de communication (12) sur l'essieu (64) du tube de support
(81). Poser une couvercle (62) et rondelles (63) sur les vis (61) et serrer à
bloc.
3. Placer le logement de la coque droit (28R) sur l'axe de la pédale droit
(22R) puis visser à l'aide de la rondelle (35), de pièce d'écartement (82) et
de vis (34).
4. Monter le logement de la coque de la pédale gauche (28L) avec l'ensemble
des pièces supplémentaires nécessaires sur la partie latérale gauche de
l'appareil conformément aux instructions fi gurant aux points 1.-3.
5. Visser du tube support (81) aux vis (80) sur cadre de base (45) et serrer
à bloc. Placer le Caoutchouc (77) et le revêtement de Tube support (76) sur
le revêtement (18).
