- Seite 1 SRO 021 S-DIAS Safety Relais Ausgangsmodul Erstellungsdatum: 18.12.2013 Versionsdatum: 23.07.2020 Artikelnummer: 20-893-021-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
-
Seite 3: S-Dias Safety Relais Ausgangsmodul

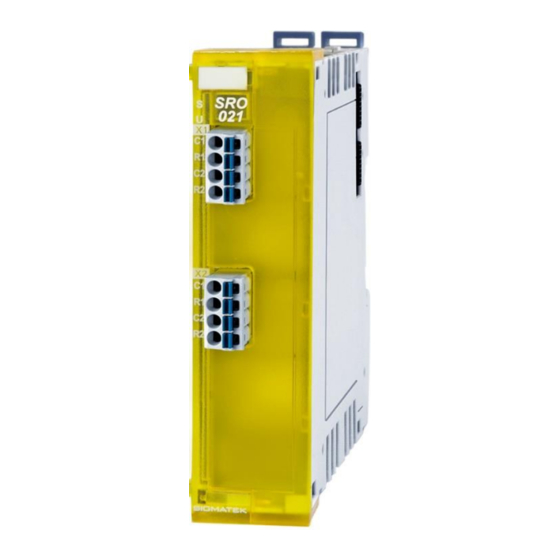

SRO 021 Das S-DIAS Safety Relais Ausgangsmodul SRO 021 besitzt den Sicherheitsintegritätslevel SIL3 bzw. SIL CL 3 (EN / IEC 62061) bzw. Performancelevel e (PL e) (EN ISO 13849-1/-2). Das SRO 021 verfügt über: • 2 sichere Ausgänge (EN 61131-2; EN/IEC 62061 und EN ISO 13849-1/-2) Die beiden Ausgänge dienen dem sicherheitsgerichteten Schließen... -
Seite 4: Inhaltsverzeichnis
SRO 021 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Inhaltsverzeichnis Grundlegende Sicherheitshinweise ........4 Allgemeine Informationen zur Sicherheit ........4 Weitere Sicherheitshinweise ............5 Allgemeine Anforderungen............6 Konformität mit EU-Richtlinien ..........8 Normen zur funktionalen Sicherheit ........... 8 EU-Konformitätserklärung ............8 Sicherheitsrelevante Kenngrößen ..........9 Kompatibilität ................ - Seite 5 S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 021 Beschriftungsfeld ............... 19 Verdrahtung ................20 Anschlussbeispiel ..............20 Hinweis ..................21 Montage ................. 22 Entsorgung ................24 23.07.2020 Seite 3...
-
Seite 6: Grundlegende Sicherheitshinweise
SRO 021 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Grundlegende Sicherheitshinweise Allgemeine Informationen zur Sicherheit Werden Sicherheitshinweise nicht beachtet, können für Personen Gefährdungen entstehen, die zu leichten bis schwersten Körperverletzungen oder in schwerwiegenden Fällen auch zum Tod führen können. In leichteren Fällen können Anlagen und Geräte Schaden nehmen. -
Seite 7: Weitere Sicherheitshinweise
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 021 Weitere Sicherheitshinweise Warnung vor gefährlicher elektrischer Spannung Warnung vor heißer Oberfläche Gefahrenzeichen für ESD-gefährdete Bauteile Dieses Symbol kennzeichnet wichtige bzw. weiterführende Informationen in Bezug auf den Betrieb der einzelnen Sicherheitsmodule. 23.07.2020 Seite 5... -
Seite 8: Allgemeine Anforderungen
Sicherheitshinweise zur Kenntnis genommen werden. Für Schäden, die durch Nichtbeachtung der Sicherheitshinweise oder der jeweiligen einschlägigen Vorschriften entstehen, übernimmt SIGMATEK GMBH & CO KG keine Haftung. Die Kenntnis der Sicherheitshinweise und der Erklärungen dieser Dokumentation sowie des Safety Systemhandbuches ist... - Seite 9 S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 021 Bestimmungsgemäße Sicherheitsmodule sind für Einsatz Verwendung sicherheitsgerichteten Anwendungen bestimmt und erfüllen alle notwendigen Bedingungen für einen sicheren Betrieb gemäß Performancelevel e (PL e) nach EN ISO 13849-1/-2 und SIL3 bzw. SIL CL 3 nach EN 62061.
-
Seite 10: Konformität Mit Eu-Richtlinien
EN / IEC 62061:2005/A2:2015 EN ISO 13849-1:2015 EN ISO 13849-2:2012 EU-Konformitätserklärung CE-Konformitätserklärung Das SRO 021 ist konform mit folgenden europäischen Richtlinien: • 2006/42/EG „Richtlinie des europäischen Parlaments und des Rates vom 17. Mai 2006 über Maschinen und zur Änderung der Richtlinie 95/16/EG“ (Maschinenrichtlinie) •... -
Seite 11: Sicherheitsrelevante Kenngrößen
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 021 Sicherheitsrelevante Kenngrößen Relais Modul Sicherheitskennwerte Sicherheitslevel SRO 021 inklusive CPU-Modul = 9,78E-09 (1/h) PL e / Kat. 4 SCP 011/SCP 111 MTTF = 240 Jahre SIL 3 DC = 98,99 % SFF = 99,49 %... -
Seite 12: Technische Daten
SRO 021 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Technische Daten Spezifikation Relaisausgänge Anzahl Ausführung zweikanalig Spannungsbereich maximal +30 V Kontaktstrom maximal 6 A Sonstiges keine Schutzbeschaltung Dieses Modul überschreitet die vorgesehene Stromaufnahme für S-DIAS Safety-Module. Deshalb ist dieses Modul als zwei S-DIAS Safety-Module anzusehen. - Seite 13 S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 021 Achtung! Das Modul SRO 021 ist nur für eine maximale Schaltspannung von +30 V ausgelegt. 23.07.2020 Seite 11...
-
Seite 14: Verwendungszeit Des Relais-Ausgangsmoduls In Abhängigkeit Von Der Anzahl Der Schaltspiele Pro Jahr
SRO 021 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Verwendungszeit des Relais-Ausgangsmoduls in Abhängigkeit von der Anzahl der Schaltspiele pro Jahr 50000 15.6 B 10D 2 10 4 10 6 10 8 10 Schaltspiele pro Jahr Gebrauchsdauer des Relais-Ausgangsmoduls B 10D -Wert des verwendeten Relais... -
Seite 15: Relaisbeschaltung
Der Summenstrom der +24 V-Versorgung darf 800 mA nicht überschreiten. Der Summenstrom der +12 V-Versorgung darf 800 mA nicht überschreiten. Vom S-DIAS Safety CPU-Modul werden maximal 16 Safe I/O Module unterstützt. Das S-DIAS Safety Relais-Modul SRO 021 entspricht zwei Safe I/O Modulen. 23.07.2020 Seite 13... - Seite 16 SRO 021 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Seite 14 23.07.2020...
-
Seite 17: Sonstiges
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 021 Sonstiges Artikelnummer 20-893-021 Hardwareversion 1.00 / 2.00 / 3.xx Normung EN 62061 SIL 3 bzw. SIL CL 3 EN ISO 13849-1 PL e/Kat. 4 UL 508 (E247993) Approbationen CE, TÜV EG-Baumustergeprüft, Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Umgebungstemperatur 0 ... -
Seite 18: Mechanische Abmessungen
SRO 021 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Mechanische Abmessungen Seite 16 23.07.2020... -
Seite 19: Anschlussbelegung
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 021 Anschlussbelegung 23.07.2020 Seite 17... -
Seite 20: Status Leds
SRO 021 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Status LEDs Bus Status grün Buskommunikation OK Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation Safety-Used gelb Modul wird verwendet und kein Fehler Modul wird nicht verwendet oder nicht im Operational-Betrieb Ausgangsstatus gelb Ausgang EIN... -
Seite 21: Beschriftungsfeld
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 021 Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 23.07.2020 Seite 19... -
Seite 22: Verdrahtung
SRO 021 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Verdrahtung Anschlussbeispiel Seite 20 23.07.2020... -
Seite 23: Hinweis
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 021 Hinweis Die Eingangsfilter, welche Störimpulse unterdrücken, erlauben den Einsatz in rauen Umgebungsbedingungen. Zusätzlich ist eine sorgfältige Verdrahtungstechnik zu empfehlen, um den einwandfreien Betrieb zu gewährleisten. Folgende Installationshinweise sind zu beachten: • Vermeiden von Parallelführung der Eingangsleitungen mit Laststromkreisen •... -
Seite 24: Montage
SRO 021 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung Schaltschrankrückwand herstellen. einzelnen S-DIAS Module werden aneinandergereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. - Seite 25 S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 021 Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) 23.07.2020 Seite 23...
-
Seite 26: Entsorgung
SRO 021 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Entsorgung Für die Entsorgung des Produktes sind die jeweiligen Richtlinien, möglicherweise länderabhängig, einzuhalten und zu befolgen. Seite 24 23.07.2020... -
Seite 27: Änderungen Der Dokumentation
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 021 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 11.02.2014 5 Anschlussbelegung Zeichnung geändert 5.2 Zu verwendende Anschlussvermögen hinzugefügt Steckverbinder 03.03.2014 5 Anschlussbelegung Zeichnung geändert 5.1 Status LEDs Status LEDs Tabelle geändert/erweitert 01.04.2014 7 Montage Text aktualisiert 20.05.2014... - Seite 28 SRO 021 S-DIAS SAFETY RELAIS-AUSGANGSMODUL 17.08.2017 3.6 Umgebungsbedingungen Verschmutzungsgrad 5.2 Zu verwendende Hülsenlänge hinzugefügt Steckverbinder Informationen bzgl. ultraschallverschweißter Litzen ergänzt 18.10.2017 5.3 Beschriftungsfeld Kapitel ergänzt 7 Montage Grafik ersetzt 16.11.2017 2 Konformität mit EU- SCP 111 Werte hinzugefügt Richtlinien 02.04.2019 2.3 Sicherheitsrelevante...
