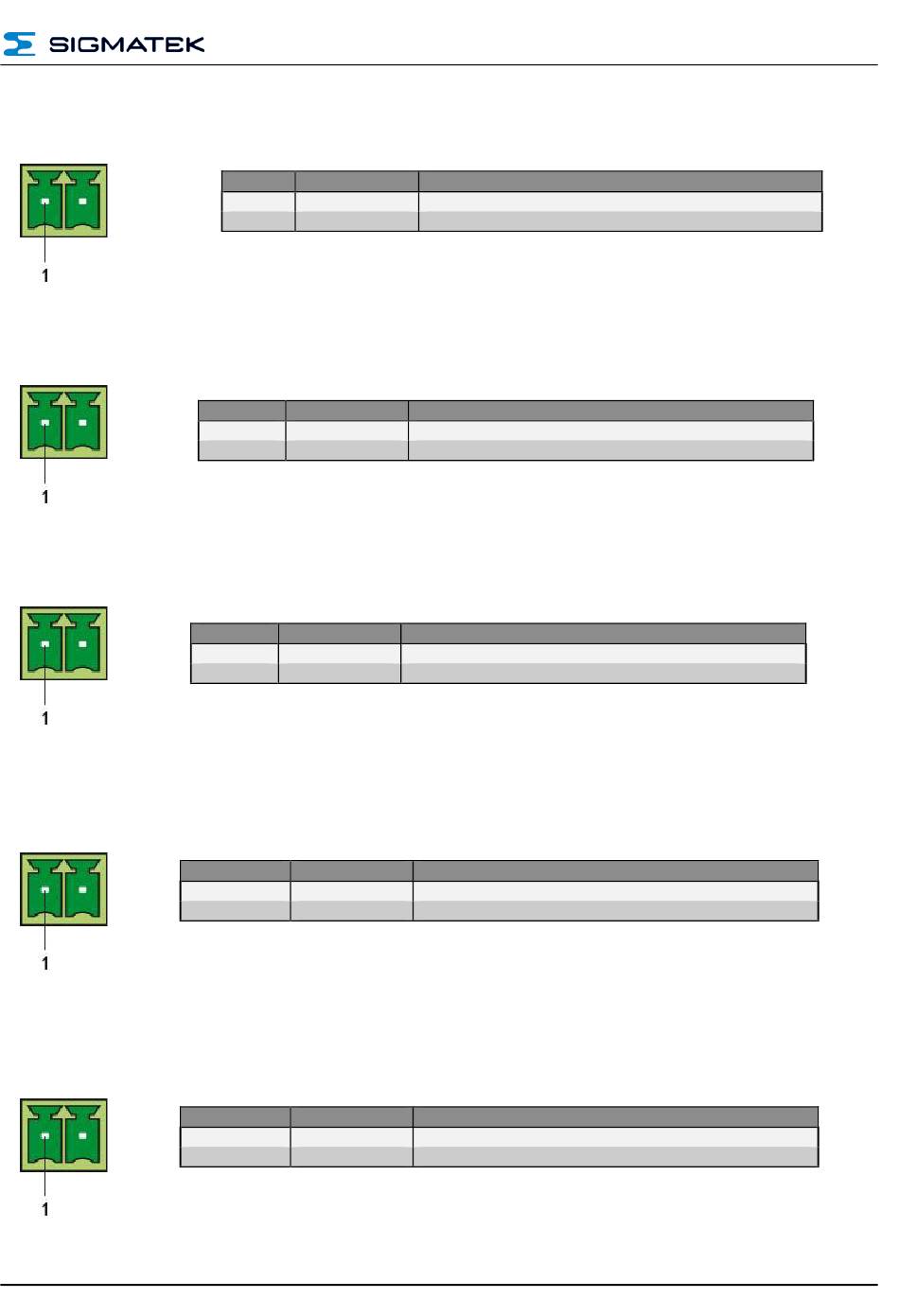

X48: digitaler Eingang – Schneckenzahn
(2-poliger Steckverbinder mit Federkraft Phoenix RM 3,5)
X49: digitaler Eingang – Reserve
(2-poliger Steckverbinder mit Federkraft Phoenix RM 3,5)
X50: digitaler Eingang – Reserve
(2-poliger Steckverbinder mit Federkraft Phoenix RM 3,5)
X51: digitaler Eingang – Reserve
(2-poliger Steckverbinder mit Federkraft Phoenix RM 3,5)
X52: digitaler Eingang – Reserve
(2-poliger Steckverbinder mit Federkraft Phoenix RM 3,5)
24.03.2016
KESSELMODUL LEISTUNGSTEIL
Pin Signal
1 +24 V
2 DI5
Pin Signal
1 +24 V
2 DI6
Pin Signal
1 +24 V
2 DI7
Pin Signal
1 +24 V
2 DI8
Pin Signal
1 +24 V
2 DI9
Funktion
Versorgung +24 V DC digitale Eingänge
Digitaler Eingang 5: Schneckenzahn
Funktion
Versorgung +24 V DC digitale Eingänge
Digitaler Eingang 6: Reserve
Funktion
Versorgung +24 V DC digitale Eingänge
Digitaler Eingang 7: Reserve
Funktion
Versorgung +24 V DC digitale Eingänge
Digitaler Eingang 8: Reserve
Funktion
Versorgung +24 V DC digitale Eingänge
Digitaler Eingang 9: Reserve
HZS 521-1
Seite 39
