HZS 521-1

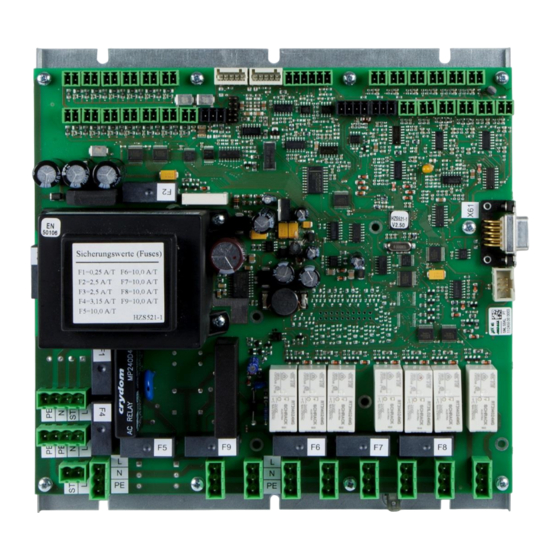

Kesselmodul Leistungsteil
Erstellungsdatum: 24.03.2016
Versionsdatum: 24.03.2016
Artikelnummer: 05-895-521-1D

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SIGMATEK HZS 521-1

Inhaltszusammenfassung für SIGMATEK HZS 521-1

  • Seite 1 HZS 521-1 Kesselmodul Leistungsteil Erstellungsdatum: 24.03.2016 Versionsdatum: 24.03.2016 Artikelnummer: 05-895-521-1D...
  • Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf die...
  • Seite 3 KESSELMODUL LEISTUNGSTEIL HZS 521-1 Kesselmodul Leistungsteil HZS 521-1 24.03.2016 Seite 1...

  • Seite 4: Systembeschreibung

    KESSELMODUL LEISTUNGSTEIL Systembeschreibung Dieses Heizsystem ist modular aufgebaut. Das Leistungsteil HZS 521-1 ist ein Modul für den Kessel. Es kommuniziert mit dem CPU-Modul und führt die übermittelten Befehle aus. Es handelt sich hier um eine einfache Baugruppe zur Steuerung von automatisierten Prozessen in einem Heizsystem.

  • Seite 5: Inhaltsverzeichnis

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 Inhaltsverzeichnis Systembeschreibung .............. 2 Ausführung ..................6 Technische Daten ..............8 Versorgung ..................8 Spezifikation +24 V-Versorgung ..........9 Leistungsdaten ................9 Klemmenanforderungen ............10 Spezifikation digitale Eingänge DI1-13 ........11 Spezifikation digitaler Eingang DI16 ......... 11 Spezifikation digitaler Eingang DI17 .........
  • Seite 6 HZS 521-1 KESSELMODUL LEISTUNGSTEIL 2.17 Technische Daten Solid State Relais SKA20421 ..... 20 2.18 Spezifikation digitaler Relaisausgang Lambdasondenheizung ...................... 21 2.19 Technische Daten Relais HF49FD024 ........22 2.20 Spezifikation digitaler Ausgang DA22: PWR-Sonden EIN ..23 2.21 Spezifikation analoger Eingang AI1, X38: Lambdasondenschnittstelle ............
  • Seite 7 KESSELMODUL LEISTUNGSTEIL HZS 521-1 Steckerbelegung ................. 32 Anschluss Erdung ..............42 STB-Abschaltung (Sicherheitstemperaturbegrenzer) ..43 Verdrahtungshinweise ............44 Verdrahtungshinweise Digitaleingänge ........44 Allgemeines zu den Relaisausgängen........45 Verdrahtungshinweise Analogausgang ........45 Verdrahtungshinweise Analogeingang ........45 Temperaturmessung mit Thermoelementen ......46 Sicherungen................

  • Seite 8: Ausführung

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL Ausführung  Heizungssteuerung mit AT90CAN32 Controller  230 V AC Versorgung  13x digitale Eingänge DI1-13 24 V/5 ms für:  DI1: Schneckentemperatur  DI2: Rostsensor  DI3: Klappensensor 1  DI4: externer Kontakt  DI5: Schneckenzahn ...
  • Seite 9 KESSELMODUL LEISTUNGSTEIL HZS 521-1  1x analoger Eingang AI1: -100 … +100 mV, Lambdasonde LSM11  mit Heizung für Lambdasonde LSM11: 12 V AC/1,4 A  1x analoger Eingang AI2: 40-500 kΩ: CO-Sonde SGAS220  mit Heizung für CO-Sonde SGAS220 mit Regelung über Referenztemperatur ...

  • Seite 10: Technische Daten

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL Technische Daten Versorgung Versorgungsspannung 230 V AC ±10 % (Eingangsspannung für Netztrafo im Leistungsteil, Eingangsspannung für STB, Phase für Phasenanschnitt-, Relais- und Triacausgänge) Netzfrequenz 50-60 Hz Gesamtstromaufnahme Stromaufnahme Versorgungsspannung 200 mA + Stromaufnahme der angeschlossenen Verbraucher (230 V AC) (bis HW 2.70: max.

  • Seite 11: Spezifikation +24 V-Versorgung

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 Es ist zu beachten, dass bei höheren Strömen thermische Belastungen auf die Leiter- bahnen einwirken und dies bei dauerhafter Überbelastung zu deren Zerstörung füh- ren kann! Es ist zu beachten, dass nur der Versorgungsstecker X1 mit dementsprechendem Gegenstecker (FKC 2,5 HC / 3-ST-5,08) für einen maximalen Strom...

  • Seite 12: Klemmenanforderungen

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL Klemmenanforderungen Bis HW 2.70 Anschlusstechnik Anschlussklemmen sind nicht im Lieferumfang enthalten! Es sind folgende Federklemmen erforderlich: 1x 2-polig FKC 2,5/ 2-ST-5,08 Phoenix Contact Federkraftsteckverbinder RM 5,08 11x 3-polig FKC 2,5/ 3-ST-5,08 Phoenix Contact Federkraftsteckverbinder RM 5,08...

  • Seite 13: Spezifikation Digitale Eingänge Di1-13

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 Spezifikation digitale Eingänge DI1-13 Eingangsspannung typisch +24 V maximal +30 V Signalpegel low: <+8 V high: >+14 V Schaltschwelle typisch +11 V Eingangsstrom 5 mA bei +24 V Eingangsverzögerung typisch 5 ms Anzahl Anschlussstecker 13x 2-polig, RM 3,5...

  • Seite 14: Spezifikation Digitale Ausgänge Da2, Da4: Relaisausgänge - 230 V Ac/10 A

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL Spezifikation digitale Ausgänge DA2, DA4: Relaisausgänge – 230 V AC/10 A Anzahl Relaisart Schließer Relais RT314024 WG Schaltbereich 16,8-30 V DC Schaltstrom typisch 11 mA bei +24 V Schaltzeit ca. 10 ms Schaltleistung siehe Datenblatt: Tyco Schrack RT1-Serie...

  • Seite 15: Spezifikation Digitaler Ausgang Da1: Potentialfreier Kontakt - 230 V Ac/3 A

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 2.10 Spezifikation digitaler Ausgang DA1: Potentialfreier Kontakt – 230 V AC/3 A Anzahl Relaisart Wechsler potentialfrei Relais RT314024 WG Schaltbereich 16,8-30 V DC Schaltstrom typisch 11 mA bei +24 V Schaltzeit ca. 10 ms Schaltleistung siehe Datenblatt: Tyco Schrack RT1-Serie...

  • Seite 16: Technische Daten Relais Rt314024 Wg

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL 2.11 Technische Daten Relais RT314024 WG Seite 14 24.03.2016...

  • Seite 17: Spezifikation Digitale Ausgang Da3: Relaisausgang - 230 Vac/10 A

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 2.12 Spezifikation digitale Ausgang DA3: Relaisausgang – 230 V AC/10 A Anzahl Relaisart Schließer Relais RT31L024 WG Schaltbereich 16,8-30 V DC Schaltstrom typisch 11 mA bei +24 V Schaltzeit ca. 10 ms Schaltleistung siehe Datenblatt: Tyco Schrack RT1-Serie Max.

  • Seite 18: Technische Daten Relais Rt31L024 Wg

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL 2.13 Technische Daten Relais RT31L024 WG Seite 16 24.03.2016...

  • Seite 19: Spezifikation Digitale Triacausgänge (Nulldurchgangsschaltend, Nicht Getaktet)

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 2.14 Spezifikation digitale Triacausgänge (nulldurchgangsschaltend, nicht getaktet) Anzahl der Relais Relais Crydom MP240D4 3-32 V Schaltbereich Schaltstrom 2,6 mA bei +5 V typisch Schaltzeit < 10 ms 230 V/4,0 A bei 0 °C Umgebungstemperatur Schaltleistung 230 V/4,0 A bei 35 °C Umgebungstemperatur 230 V/2,0 A bei 80 °C Umgebungstemperatur...

  • Seite 20: Technische Daten Solid State Relais Mp240D4

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL 2.15 Technische Daten Solid State Relais MP240D4 Seite 18 24.03.2016...

  • Seite 21: Spezifikation Digitaler Triacausgang (Phasenanschnittsteuerung), X11

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 2.16 Spezifikation digitaler Triacausgang (Phasenanschnittsteuerung), X11 Anzahl der Triacausgänge Phasenanschnittsteuerung Betriebsart Zündwinkel 0-155° Sollwertvorgabe 0-255 (0-100 %) Phasenverschiebung durch die Last > -27° … < 72° Celduc SKA20421 Solid State Relais 3-30 V Schaltbereich Schaltstrom 3 mA bei +5 V typisch Schaltzeit <= 0,1 ms...

  • Seite 22: Technische Daten Solid State Relais Ska20421

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL 2.17 Technische Daten Solid State Relais SKA20421 Seite 20 24.03.2016...

  • Seite 23: Spezifikation Digitaler Relaisausgang Lambdasondenheizung

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 2.18 Spezifikation digitaler Relaisausgang Lambdasondenheizung Anzahl der Relais Relaisarten Schließer NY-24W-K Relais 16,8-30 V DC Schaltbereich Schaltstrom typisch 11 mA bei +24 V Schaltzeit < 10 ms Schaltleistung siehe Datenblatt: NY-24W-K Absicherung 2,5 AT Anschlussstecker 1x 4-poliger Phoenix RM3,5 mm 24.03.2016...

  • Seite 24: Technische Daten Relais Hf49Fd024

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL 2.19 Technische Daten Relais HF49FD024 Seite 22 24.03.2016...

  • Seite 25: Spezifikation Digitaler Ausgang Da22: Pwr-Sonden Ein

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 2.20 Spezifikation digitaler Ausgang DA22: PWR-Sonden EIN Anzahl Anschlussstecker ohne, interne Schaltung Verwendung DA22: Versorgung Power-Sonden EIN (Lambdasonde und CO-Sonde) 2.21 Spezifikation analoger Eingang AI1, X38: Lambdasondenschnittstelle Lambdasondentyp LSM 11 Robert Bosch GmbH Nr. 0 258 104 002 001 12-14 V AC –...

  • Seite 26: Spezifikation Analoger Eingang Ai2, X39: Co-Sonden-Schnittstelle

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL 2.22 Spezifikation analoger Eingang AI2, X39: CO-Sonden-Schnittstelle CO-Sondentyp SGAS220 Steinel Solutions AG <10 V DC Heizspannung (über Referenztemperatur geregelt, von Controller geschaltet) Heizstrom bis 100 mA (beim Einschalten ca. 300 mA) Messbereich 0-500 ppm 500-40 kΩ...

  • Seite 27: Spezifikation Analoger Eingang Ai7: Pt1000 (0-250 °C)

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 2.25 Spezifikation analoger Eingang AI7: PT1000 (0-250 °C) Anzahl der Kanäle Fühler-Typ PT1000 Messbereich 0-250 °C 1000-1941 Ω Fühlerbereich Messwert 0-2500 Auflösung 0,4 °C Typischer Messstrom 0,7 mA Eingangswiderstand 5,6 KΩ Anschlussstecker 1x 2-polig, RM 3,5...

  • Seite 28: Spezifikation Analoger Eingang Ai12: Nicr-Ni (0-600 °C)

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL 2.27 Spezifikation analoger Eingang AI12: NiCr-Ni (0-600 °C) Anzahl der Kanäle Fühler-Typ NiCr-Ni (TYP K Thermoelement) Messbereich 0-600 °C Fühlerbereich 0-24,905 mV Messwert 0-6000 Auflösung 0,4 °C Eingangswiderstand 10 KΩ Anschlussstecker 1x 2-polig, RM 3,5 Verwendung AI12: X36 Reserve 2.28 Spezifikation analoger Eingang AI13: NiCr-Ni (0-1200 °C)

  • Seite 29: Spezifikation Analoger Eingang Ai22: (0-3 V)

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 2.30 Spezifikation analoger Eingang AI22: (0-3 V) Anzahl der Kanäle Messbereich 0-3 V Messwert 0-3000 Auflösung 20 mV Eingangswiderstand 150 KΩ Anschlussstecker 1x 2-polig, RM 3,5 Verwendung AI22: X27 Reserve 2.31 Spezifikation analoger Ausgang AO1: (0-10 V) Anzahl der Kanäle...

  • Seite 30: Mechanische Abmessungen

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL Mechanische Abmessungen Seite 28 24.03.2016...

  • Seite 31: Blockschaltbild

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 Blockschaltbild AT 90CAN32 1 x STB Digitale 13 x EIN E/As 1 x Zähler 3 x Relais 230 V / 3 A 3 x Relais 230 V / 10 A 1 x Triac 230 V / 3 A...

  • Seite 32: Steckerbelegung

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL Steckerbelegung Alle Stecker sind am Rand des Leistungsteils angeordnet. Es ist darauf zu achten, dass die Anschlusskabel bzw. die Anschlussverdrahtungen mit einer Zugentlastung versehen werden. Beim Anschluss der Steuerung ist darauf zu achten, dass die Anschlussklemmen in die rich-...

  • Seite 33: Stecker- Und Klemmenbelegung Elektronik

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 Stecker- und Klemmenbelegung Elektronik 24.03.2016 Seite 31...

  • Seite 34: Steckerbelegung

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL Steckerbelegung X1: 230 V AC-Netzzuleitung (4-poliger Steckverbinder mit Federkraft Phoenix RM 5,08) (bis HW 2.70: max. 12 A; ab HW 2.80: max. 16 A mit Gegenstecker Phoenix FKC 2,5 HC /3-ST-5,08) Signal Funktion Phase Nullleiter Schutzleiter Schutzleiter Kesselgehäuse...
  • Seite 35 KESSELMODUL LEISTUNGSTEIL HZS 521-1 X5: 230 V AC-Relaisausgang: Wärmetauscherreinigung (3-poliger Steckverbinder mit Federkraft Phoenix RM 5,08) Signal Funktion Relaisausgang – über STB geschaltet Nullleiter Schutzleiter X6: 230 V AC-Relaisausgang: Rost auf (3-poliger Steckverbinder mit Federkraft Phoenix RM 5,08) Signal Funktion Relaisausgang –...
  • Seite 36 HZS 521-1 KESSELMODUL LEISTUNGSTEIL X9: 230 V AC-Relaisausgang: Turbine (3-poliger Steckverbinder mit Federkraft Phoenix RM 5,08) Signal Funktion Relaisausgang – über STB geschaltet Nullleiter Schutzleiter X10: 230 V AC-Relaisausgang: Rücklaufpumpe (3-poliger Steckverbinder mit Federkraft Phoenix RM 5,08) Signal Funktion Relaisausgang – nicht über STB ge-...
  • Seite 37 KESSELMODUL LEISTUNGSTEIL HZS 521-1 X27: Analogspannungseingang Reserve (2-poliger Steckverbinder mit Federkraft Phoenix RM 3,5) Signal Funktion AI22 Analogeingang AI22 Analogspannung 0-3 V AGND AGND X28: Temperatureingang Kesseltemperatur (2-poliger Steckverbinder mit Federkraft Phoenix RM 3,5) Signal Funktion Analogeingang AI4 KTY81-110 (-25 ... +100 °C)
  • Seite 38 HZS 521-1 KESSELMODUL LEISTUNGSTEIL X32: Temperatureingang Reserve (2-poliger Steckverbinder mit Federkraft Phoenix RM 3,5) Signal Funktion Analogeingang AI8 KTY81-110 (-25 ... +100 °C) AGND AGND X33: Temperatureingang Reserve (2-poliger Steckverbinder mit Federkraft Phoenix RM 3,5) Signal Funktion Analogeingang AI9 KTY81-110 (-25 ... +100 °C)
  • Seite 39 KESSELMODUL LEISTUNGSTEIL HZS 521-1 X37: Temperatureingang Reserve (2-poliger Steckverbinder mit Federkraft Phoenix RM 3,5) Signal Funktion AI13 Analogeingang AI13 Reserve NiCr-Ni (Typ K) (0-1200 °C) AGND AGND X38: Lambdasonde LSM11 (4-poliger Steckverbinder mit Federkraft Phoenix RM 3,5) Signal Funktion AI1+...

  • Seite 40: X44: Digitaler Eingang - Schneckentemperatur (2-Poliger Steckverbinder Mit Federkraft Phoenix Rm 3,5)

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL X43: analoger Ausgang Sekundärlüfter (3-poliger Steckverbinder mit Federkraft Phoenix RM 3,5) Signal Funktion +24 V Versorgung +24 V DC Analogausgang Analogausgang (0-10 V) AGND AGND X44: digitaler Eingang – Schneckentemperatur (2-poliger Steckverbinder mit Federkraft Phoenix RM 3,5)

  • Seite 41: X48: Digitaler Eingang - Schneckenzahn (2-Poliger Steckverbinder Mit Federkraft Phoenix Rm 3,5)

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 X48: digitaler Eingang – Schneckenzahn (2-poliger Steckverbinder mit Federkraft Phoenix RM 3,5) Signal Funktion +24 V Versorgung +24 V DC digitale Eingänge Digitaler Eingang 5: Schneckenzahn X49: digitaler Eingang – Reserve (2-poliger Steckverbinder mit Federkraft Phoenix RM 3,5)

  • Seite 42: X53: Digitaler Eingang - Reserve (2-Poliger Steckverbinder Mit Federkraft Phoenix Rm 3,5)

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL X53: digitaler Eingang – Reserve (2-poliger Steckverbinder mit Federkraft Phoenix RM 3,5) Signal Funktion +24 V Versorgung +24 V DC digitale Eingänge DI10 Digitaler Eingang 10: Reserve X54: digitaler Eingang – Reserve (2-poliger Steckverbinder mit Federkraft Phoenix RM 3,5)
  • Seite 43 KESSELMODUL LEISTUNGSTEIL HZS 521-1 X59: Luftmengensensor (5-poliger Steckverbinder mit CLAMP-Technik Wago RM 2,5) Signal Funktion PRI-LUEFT Analogausgang Primärlüfter AI20 Analogeingang AI20 Luftmenge (0-2,5 V) +24 V Versorgung +24 V X60: Luftmengensensor (5-poliger Steckverbinder mit CLAMP-Technik Wago RM 2,5) Signal Funktion SEC-LUEFT Analogausgang Sekundärlüfter...

  • Seite 44: Anschluss Erdung

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL Anschluss Erdung Der Schutzleiter PE der 230 V AC-Versorgung am Stecker X1 Pin 4 ist mit dem Heizkessel zu verbinden. Alternativ kann der Kessel über einen Kabelschuh an der Schraube bei X3 angeschlossen werden. Seite 42...

  • Seite 45: Stb-Abschaltung (Sicherheitstemperaturbegrenzer)

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 STB-Abschaltung (Sicherheitstemperaturbegrenzer) Die STB-Abschaltung muss extern verdrahtet werden! SPRICHT DIE STB-ABSCHALTUNG AN, DANN WERDEN FOLGENDE 230 V AC- AUSGÄNGE DES LEISTUNGSTEILS NICHT MEHR VERSORGT:  Relaisausgang 230 V AC: Wärmetauscherreinigung, DA2 X5  Relaisausgang 230 V AC: Rost auf, DA3 X6 ...

  • Seite 46: Verdrahtungshinweise

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL Verdrahtungshinweise Die von den Analogeingängen erfassbaren Signale sind im Vergleich zu den digitalen Signa- len sehr klein. Um eine einwandfreie Funktion zu gewährleisten, ist eine sorgfältige Leitungs- führung unbedingt einzuhalten:  Die Verbindungsleitungen zu den Analogsignalquellen müssen so kurz wie möglich und unter Vermeidung von Parallelführung zu digitalen Signalleitungen verdrahtet werden.

  • Seite 47: Allgemeines Zu Den Relaisausgängen

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 Allgemeines zu den Relaisausgängen Es werden alle Relaisspulen von den intern erzeugten +24 V DC versorgt. Der Leiterbahn- querschnitt der Relaisausgänge ist jeweils für die maximalen Dauerbelastungen laut Kapitel „Technische Daten, Versorgung“ für die jeweils angeführten Lasten bei 230 V AC ausgelegt.

  • Seite 48: Temperaturmessung Mit Thermoelementen

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL Temperaturmessung mit Thermoelementen Die Temperaturmessung mit Thermoelementen beruht auf der temperaturabhängigen Span- nung, die an jeder Verbindung zweier Leiter aus unterschiedlichen Metallen (Legierungen) entsteht (Seebeck-Effekt). Diese Spannung entsteht daher nicht nur an der Messstelle (wo sie erwünscht ist), sondern auch an der Übergangsstelle zwischen den Thermoelementdrähten und dem Kupfer (der An-...
  • Seite 49 KESSELMODUL LEISTUNGSTEIL HZS 521-1 24.03.2016 Seite 47...
  • Seite 50 HZS 521-1 KESSELMODUL LEISTUNGSTEIL Seite 48 24.03.2016...

  • Seite 51: Feinsicherungen

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 Feinsicherungen Sicherung Wert Bezeichnung Belegung 0,25 AT Netzversorgung 230 V AC für Netztrafo-Leistungsteil 2,5 AT 12 V AC 12 V AC-Versorgung für Lambdasonden-Heizung 2,5 AT 24 V AC 24 V AC-Versorgung für Leistungsteil 3,15 AT L-STB Netzversorgung 230 V AC über STB geschaltet für:...
  • Seite 52 DI12 X55 für Reserve DI13 X56 für Reserve DI17 X57 für Drehzahlrückmeldung Primärlüfter Diese PTC-Sicherungen sind wartungsfrei und dürfen nur von SIGMATEK ausgetauscht wer- den! Die PTC-Sicherung bleibt solange hochohmig, wie Überstrom anliegt. Die PTC-Sicherung schützt hierdurch kontinuierlich, bis der Fehler beseitigt bzw. der Strom abgeschaltet wird.

  • Seite 53: Portbelegung At90Can32

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 Portbelegung AT90CAN32 Port Signal Funktionsbeschreibung Datenbus N.C. Not Connected Clocksignal für Controllerprogrammierung N.C. Not Connected N.C. Not Connected N.C. Not Connected /PH1_START Start-Signal für Zündimpuls Phasenanschnittsteuerung (optional) /PH1_HLT Stop-Signal für Zündimpuls Phasenanschnittsteuerung (optional) N.C. Not Connected Adressbus N.C.
  • Seite 54 HZS 521-1 KESSELMODUL LEISTUNGSTEIL Input AI01 Analog-Eingang 1: Lambdasonde LSM11 Input AI02 Analog-Eingang 2: CO-Sonde SGAS220 Input AI03 Analog-Eingang 3: Luftmengensensor Input AI04 Analog-Eingang: MUX Analog-Eingang 4: KTY81-110, Kesseltemperatur -25 bis +100 °C Analog-Eingang 5: KTY81-110, Rücklauftemperatur -25 bis +100 °C Analog-Eingang 6: KTY81-110, Außentemperatur -25 bis +100 °C...

  • Seite 55: Adressierung

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 10 Adressierung Adresse Zugriff Funktion Beschreibung 16-Bit $00xx \CS_R0 Digitale Eingänge DI1-8 lesen $01xx \CS_R1 Digitale Eingänge DI9-17 lesen $02xx \CS_R2 Zählereingang DI19 lesen $00xx \CS_W0 Digitale Ausgänge DA1-8 Einschalten schreiben $01xx \CS_W1 Digitale Ausgänge DA1-8 Sparbetrieb schreiben \CS_W4 Digitale Ausgänge DA17-18, 22 Einschalten schreiben...

  • Seite 56: O Ports

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL 11 I/O Ports Port/Bit Signal Funktionsbeschreibung: Digitale Eingänge lesen DI1-8 IN-PORT1-0 Input Digitaler Eingang 1: Schneckentemperatur, aktiv = log.1 IN-PORT1-1 Input Digitaler Eingang 2: Rostsensor, aktiv = log.1 IN-PORT1-2 Input Digitaler Eingang 3: Klappensensor 1, aktiv = log.1...
  • Seite 57 KESSELMODUL LEISTUNGSTEIL HZS 521-1 Port/Bit Signal Funktionsbeschreibung: Digitale Ausgänge DA1-8 Einschalten schreiben OUT-PORT1-0 Output RO00 Digitaler Ausgang 1: Relais-Ausgang Störmeldung, log1: Ein OUT-PORT1-1 Output RO01 Digitaler Ausgang 2: Relais-Ausgang Wärmetauscherreinigung, log1: Ein OUT-PORT1-2 Output RO02 Digitaler Ausgang 3: Relais-Ausgang Rost auf, log1: Ein...
  • Seite 58 HZS 521-1 KESSELMODUL LEISTUNGSTEIL Port/Bit Signal Funktionsbeschreibung: Digitale Ausgänge DA17-19 Einschalten / Sparbetrieb schreiben OUT-PORT5-0 Output RO20 Digitaler Ausgang 17: Relais-Ausgang: nicht belegt OUT-PORT5-1 Output RO21 Digitaler Ausgang 18: Relais-Ausgang: nicht belegt OUT-PORT5-2 Output PWR-SOND Digitaler Ausgang 19: Relais-Ausgang Heizungen CO-Sonde und Lambdasonde Ein, log1: Ein...

  • Seite 59: Abgleichdaten Flash

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 12 Abgleichdaten Flash Für den Hardwareabgleich werden werkseitig Abgleichwerte für Offset, Multiplikator und Di- visor ermittelt. Diese Werte sind in einem Flash im Controller AT90CAN32 gespeichert. 12.1 Flash im Controller Adresse Daten Beschreibung Organisation der Daten in Word $xxxx Checksumme von Kopf (2 Word) + Länge der Nutzdaten (70 Word) = 72 Word...
  • Seite 60 HZS 521-1 KESSELMODUL LEISTUNGSTEIL AI10 Offset – KTY81-110 -25 … +100 °C (653-1696 Ω) -911 1000 AI10 Multiplikant -833 AI10 Divisor AI11 Offset – KTY10-62 -25 … +100 °C (1309-3400 Ω) -891 1000 AI11 Multiplikant -740 AI11 Divisor AI12 Offset – NiCr-Ni (TYP K Thermoelement) 0-600 °C, 0-24,905 mV...

  • Seite 61: 200 °C, 10-Bit)

    KESSELMODUL LEISTUNGSTEIL HZS 521-1 AO01 Offset – Analogausgang (0-10 V) 2050 1886 AO01 Multiplikant 10000 AO01 Divisor 13 Berechnung des eingelesenen Analogwertes PT1000 (-50 … +200 °C, 10-Bit) Beispiel: PT1000 Messbereich -50 .. +200 °C Offset -909 d Gain Multiplikator 1000 d (Auflösung fix)

  • Seite 62: Änderungen Der Dokumentation

    HZS 521-1 KESSELMODUL LEISTUNGSTEIL Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) Seite 60 24.03.2016...
