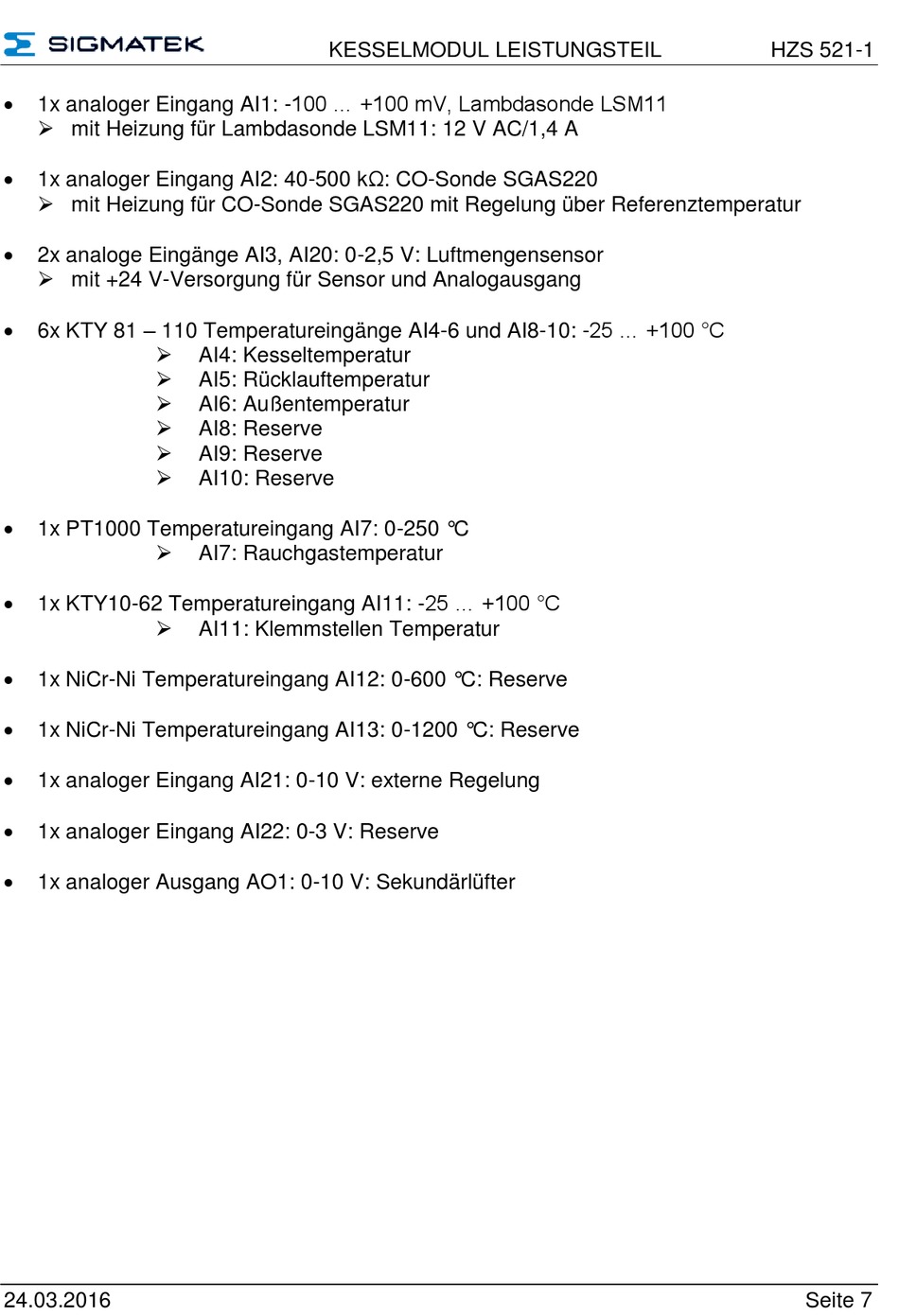

SIGMATEK HZS 521-1 Bedienungsanleitung Seite 9


1x analoger Eingang AI1: -100 ... +100 mV, Lambdasonde LSM11
 mit Heizung für Lambdasonde LSM11: 12 V AC/1,4 A

1x analoger Eingang AI2: 40-500 kΩ: CO-Sonde SGAS220
 mit Heizung für CO-Sonde SGAS220 mit Regelung über Referenztemperatur

2x analoge Eingänge AI3, AI20: 0-2,5 V: Luftmengensensor
 mit +24 V-Versorgung für Sensor und Analogausgang

6x KTY 81 – 110 Temperatureingänge AI4-6 und AI8-10: -25 ... +100 °C







1x PT1000 Temperatureingang AI7: 0-250 °C


1x KTY10-62 Temperatureingang AI11: -25 ... +100 °C


1x NiCr-Ni Temperatureingang AI12: 0-600 °C: Reserve

1x NiCr-Ni Temperatureingang AI13: 0-1200 °C: Reserve

1x analoger Eingang AI21: 0-10 V: externe Regelung

1x analoger Eingang AI22: 0-3 V: Reserve

1x analoger Ausgang AO1: 0-10 V: Sekundärlüfter
24.03.2016
KESSELMODUL LEISTUNGSTEIL
AI4: Kesseltemperatur
AI5: Rücklauftemperatur
AI6: Außentemperatur
AI8: Reserve
AI9: Reserve
AI10: Reserve
AI7: Rauchgastemperatur
AI11: Klemmstellen Temperatur
