5.1.4 Bodenablassventil Typ 2105
Bodenablassgehäuse
mit Schweißflansch
VA-Membransockel
Antriebsgehäuse
Antriebsdeckel
Klarsichthaube mit
Stellungsanzeige
Steuerluftanschluss 1 und 2
(siehe Detailansicht)

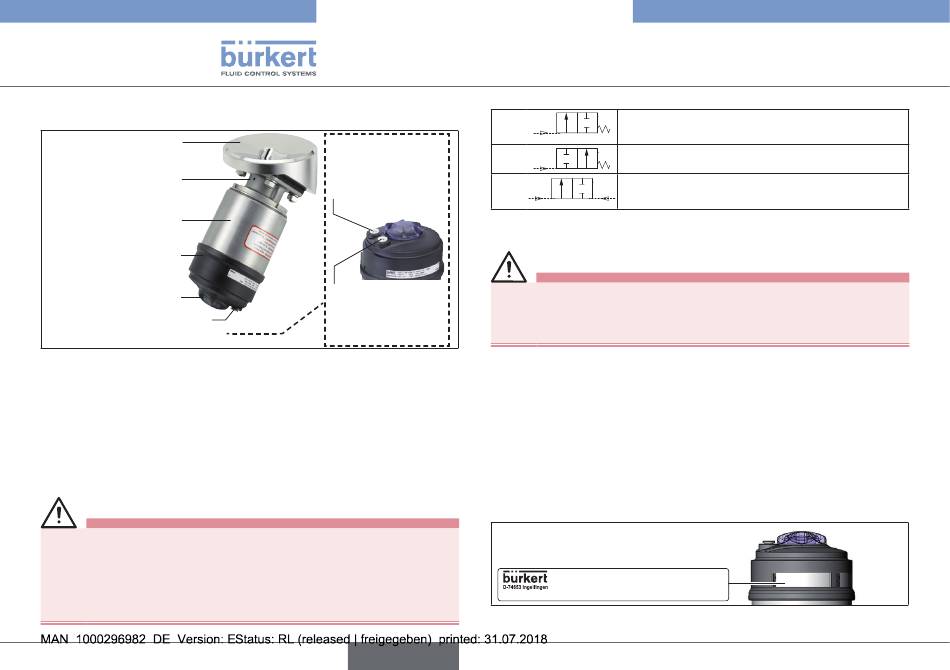

Bild 4: Aufbau und Beschreibung Typ 2105
5.2 Funktion
Federkraft (SFA) oder pneumatischer Steuerdruck (SFB und SFI)
erzeugen die Schließkraft des Membrandruckstücks. Über eine
Spindel, die mit dem Antriebskolben verbunden ist, wird die Kraft
übertragen.

5.2.1 Steuerfunktionen (SF)

WARNUNG!
Bei Steuerfunktion I: Gefahr bei Ausfall des Steuerdrucks.
Bei Ausfall des Steuerdrucks bleibt das Ventil in einer undefi-
nierten Position stehen.
▶ Für einen kontrollierten Wiederanlauf das Gerät mit Steuerdruck
beaufschlagen, danach das Medium aufschalten.
24
SFA
Zweiter Steuerluftan-
SFB
schluss für SFI und
Entlüftungsanschluss
SFI
für SFA und SFB
2
6
1
Verletzungsgefahr durch hohen Druck.
Steuerluftanschluss 1
für Steuerfunktion (SF)
Zu hoher Druck kann das Gerät beschädigen.
A, B, I
▶ Werte für Druckbereich auf dem Typschild einhalten.
6.1
Der Typ 2103, 2104 und 2105 ist konform zu den EU-Richtlinien
entsprechend der EU-Konformitätserklärung.
6.2
Die angewandten Normen, mit denen die Konformität mit den EU-
Richtlinien nachgewiesen wird, sind in der EU-Baumusterprüfbe-
scheinigung und/oder der EU-Konformitätserklärung nachzulesen.
6.3
Beispiel:
00175139
Bild 5:
deutsch
Typ 2103, 2104, 2105
Aufbau und Funktion
A
In Ruhestellung durch Federkraft
geschlossen
P
A
In Ruhestellung durch Federkraft geöffnet
A
P
Stellfunktion über wechselseitige
Druckbeaufschlagung
P

TECHNISCHE DATEN

WARNUNG!
Konformität
Normen
Typschild
2103 A 20M PTFE VS Pilot 4,8-10bar CE
Tamb 0°C - +60°C Pmed 10,0bar
Tmed xxx°C - +130°C Da=26,9 s=1,6 W3ZLT
Typschild-Beispiel
