Typ 2103, 2104, 2105
6.6.1 Maximal zulässiger Mediumsdruck
Zulässiger Mediumsdruck in Abhängigkeit von der Mediumstem-
peratur Kunststoffgehäuse:
DN 15 - 65
10
8
6
4
PVC
2
20 40 60 80 100 120 140

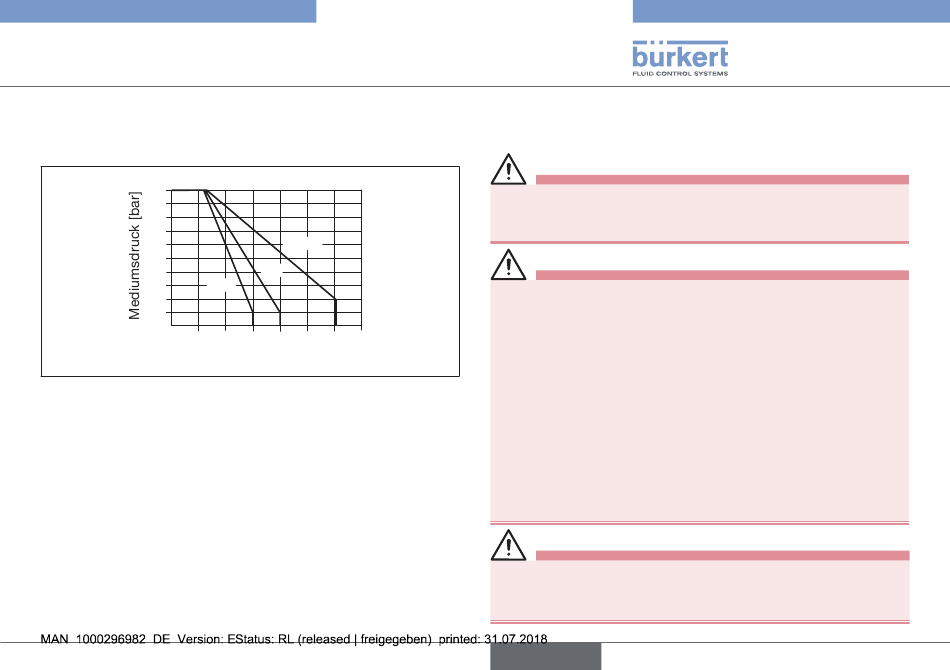

Bild 8: Diagramm Mediumsdruck / Mediumstemperatur
6.7

Allgemeine Technische Daten

Medien
Steuermedium neutrale Gase, Luft
Durchflussmedien Flüssigkeiten; hochreine, sterile, ver-
schmutzte, aggressive oder abrasive
Medien
Einbaulage
Typ 2103, 2104 beliebig, vorzugsweise Antrieb nach oben
Typ 2105 vorzugsweise Antrieb nach unten
(Bodenablassventil)
Schutzart IP67 nach IEC 529 / EN 60529

Montage

PVDF
PP
Temperatur [°C]
7 MONTAGE
7.1

Sicherheitshinweise

GEFAHR!
Verletzungsgefahr durch hohen Druck in Anlage oder Gerät.
▶ Vor Arbeiten an Anlage oder Gerät den Druck abschalten
und Leitungen entlüften.
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Montage.
▶ Montage darf nur autorisiertes Fachpersonal mit geeignetem
Werkzeug durchführen.
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf.
▶ Anlage vor unbeabsichtigtem Betätigen sichern.
▶ Nach der Montage einen kontrollierten Wiederanlauf
gewährleisten.
Bei Steuerfunktion I: Gefahr bei Ausfall des Steuerdrucks.
Bei Ausfall des Steuerdrucks bleibt das Ventil in einer undefi-
nierten Position stehen.
▶ Für einen kontrollierten Wiederanlauf das Gerät mit Steuerdruck
beaufschlagen, danach das Medium aufschalten.
VORSICHT!
Verletzungsgefahr durch schweres Gerät.
Beim Transport oder bei Montagearbeiten kann ein schweres
Gerät herunterfallen und Verletzungen verursachen.
