Modbus-RTU-Implementierung

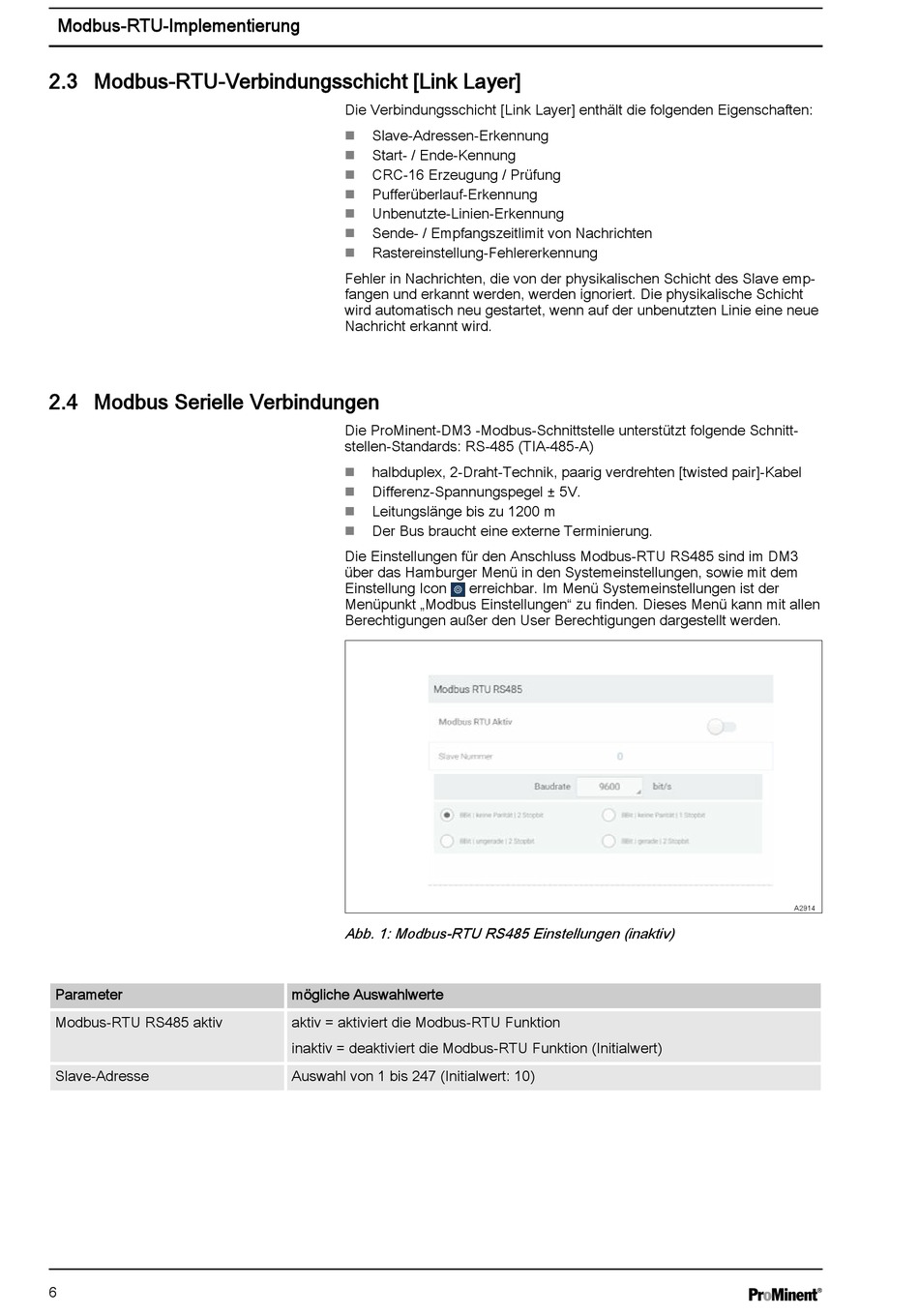

2.3 Modbus-RTU-Verbindungsschicht [Link Layer]

2.4 Modbus Serielle Verbindungen

Parameter
Modbus-RTU RS485 aktiv
Slave-Adresse
6
Die Verbindungsschicht [Link Layer] enthält die folgenden Eigenschaften:
Slave-Adressen-Erkennung
n
Start- / Ende-Kennung
n
CRC-16 Erzeugung / Prüfung
n
Pufferüberlauf-Erkennung
n
Unbenutzte-Linien-Erkennung
n
Sende- / Empfangszeitlimit von Nachrichten
n
Rastereinstellung-Fehlererkennung
n
Fehler in Nachrichten, die von der physikalischen Schicht des Slave emp‐
fangen und erkannt werden, werden ignoriert. Die physikalische Schicht
wird automatisch neu gestartet, wenn auf der unbenutzten Linie eine neue
Nachricht erkannt wird.
Die ProMinent-DM3 -Modbus-Schnittstelle unterstützt folgende Schnitt‐
stellen-Standards: RS-485 (TIA-485-A)
halbduplex, 2-Draht-Technik, paarig verdrehten [twisted pair]-Kabel
n
Differenz-Spannungspegel ± 5V.
n
Leitungslänge bis zu 1200 m
n
Der Bus braucht eine externe Terminierung.
n
Die Einstellungen für den Anschluss Modbus-RTU RS485 sind im DM3
über das Hamburger Menü in den Systemeinstellungen, sowie mit dem
Einstellung Icon
Menüpunkt „Modbus Einstellungen" zu finden. Dieses Menü kann mit allen
Berechtigungen außer den User Berechtigungen dargestellt werden.
Abb. 1: Modbus-RTU RS485 Einstellungen (inaktiv)
mögliche Auswahlwerte
aktiv = aktiviert die Modbus-RTU Funktion
inaktiv = deaktiviert die Modbus-RTU Funktion (Initialwert)
Auswahl von 1 bis 247 (Initialwert: 10)
erreichbar. Im Menü Systemeinstellungen ist der
