11
TECHNISCHE DATEN
11.7

Sichtfelddiagramme

40 T E C H N I S C H E I N F O R M A T I O N | Kamera ICD890 Generation 4
Sichtfelddiagramm ICD890-45232010
1
Field of view in mm (inch)
2400
(94.5)
2200
(86.6)
2000
(78.7)
1800
(70.9)
1600
(63.0)
1400
(55.1)
1200
(47.2)
1000
(39.4)
800
(31.5)
600
(23.6)
400
(15.8)
1400 1600 1800 2000
(55.1) (63.0) (70.9) (78.7)
5
Field of view Resolution

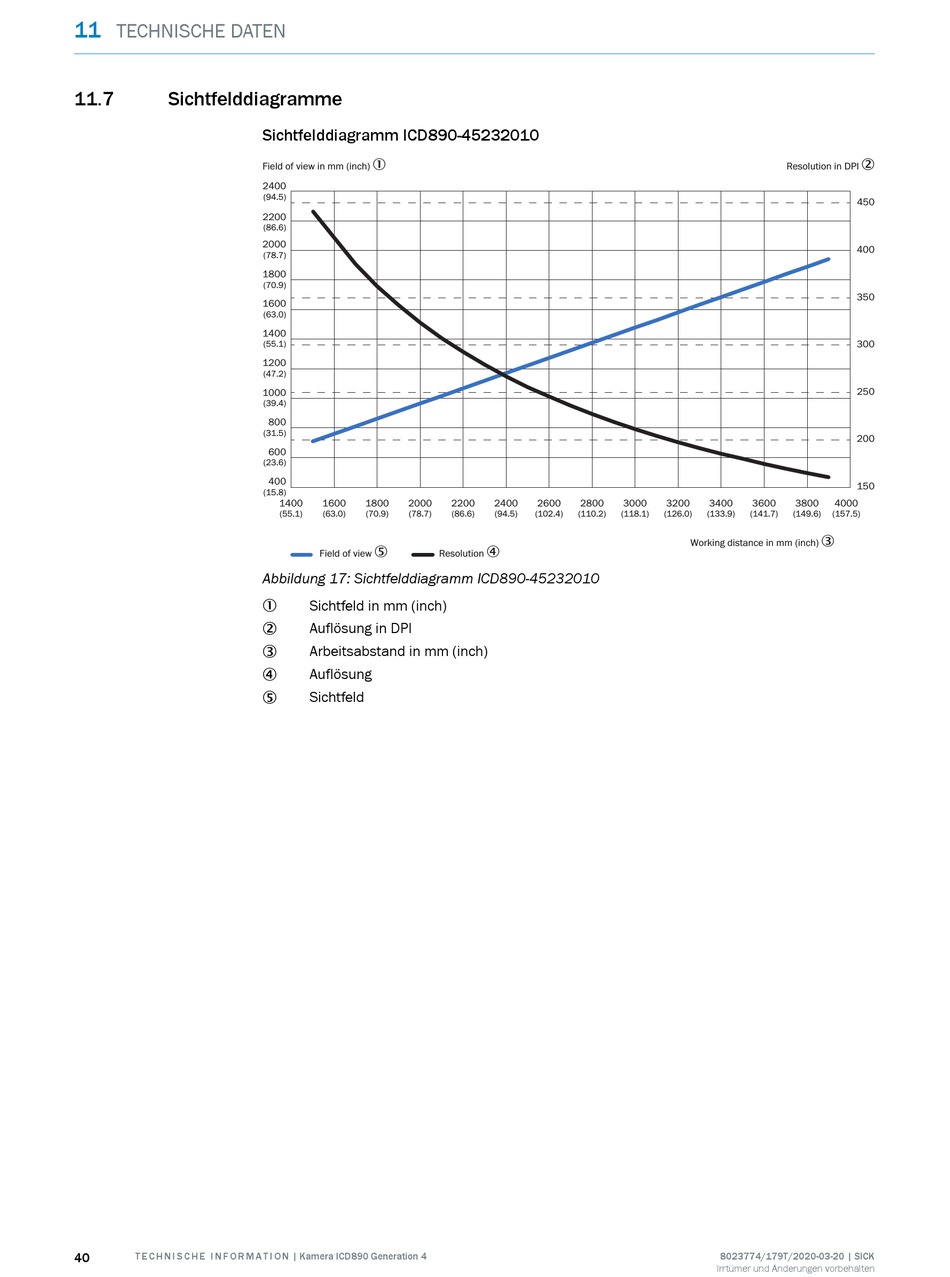

Abbildung 17: Sichtfelddiagramm ICD890-45232010
Sichtfeld in mm (inch)
1
Auflösung in DPI
2
Arbeitsabstand in mm (inch)
3
Auflösung
4
Sichtfeld
5
2200 2400 2600 2800 3000
(86.6) (94.5) (102.4) (110.2) (118.1)
4
Resolution in DPI
3200 3400 3600 3800 4000
(126.0) (133.9) (141.7) (149.6) (157.5)
3
Working distance in mm (inch)
8023774/179T/2020-03-20 | SICK
Irrtümer und Änderungen vorbehalten
2
450
400
350
300
250
200
150
