Produktbeschreibung; Produktidentifikation; Typenschild; Lieferumfang - SICK ICD890 Generation 4 Technische Information

3

Produktbeschreibung

3.1

Produktidentifikation

3.1.1

Typenschild

3.1.2 Gerätetypen
3.2

Lieferumfang

8023774/179T/2020-03-20 | SICK
Irrtümer und Änderungen vorbehalten
Auf dem Typenschild befinden sich Informationen zur Identifikation des Geräts.

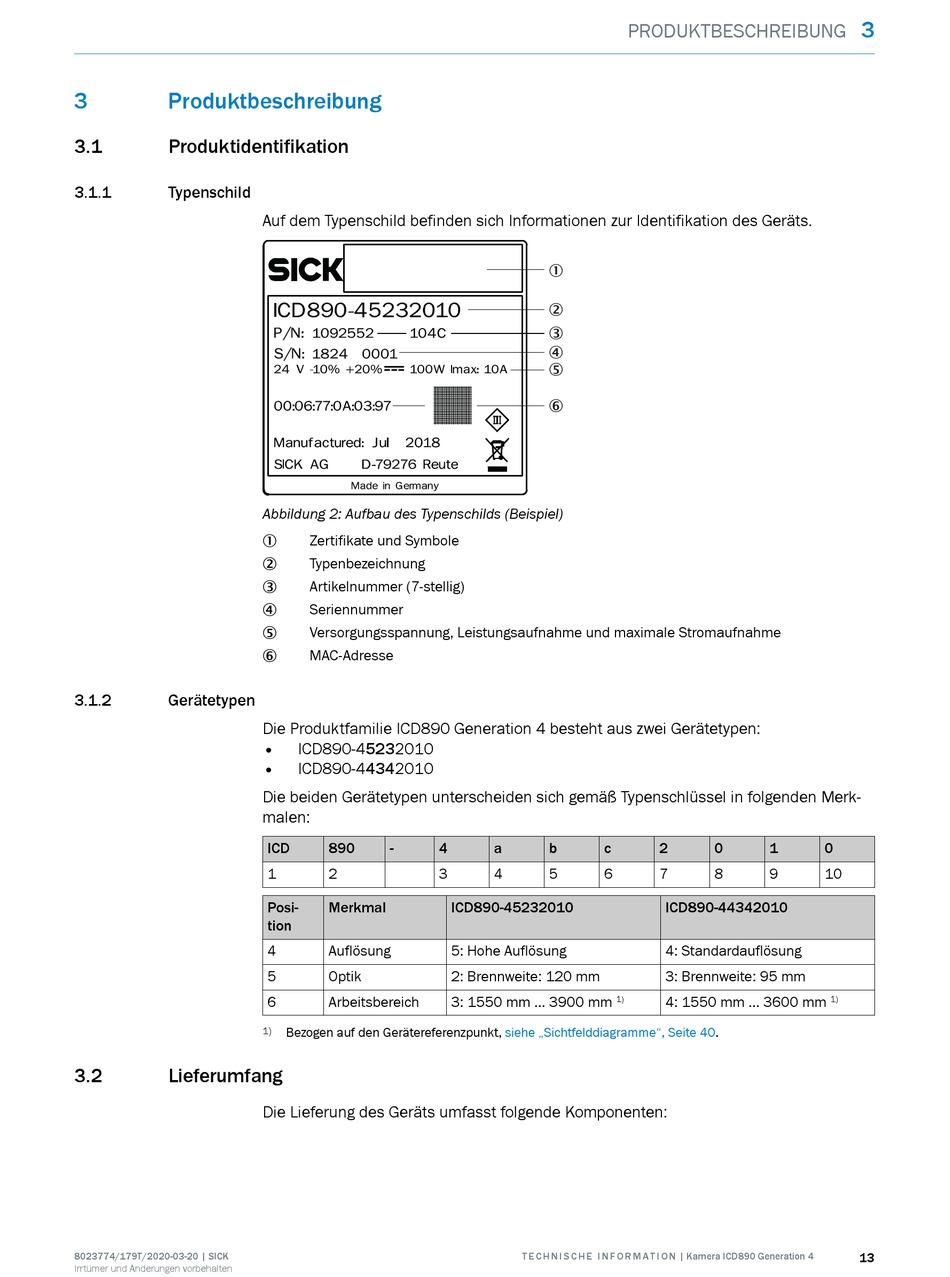

Abbildung 2: Aufbau des Typenschilds (Beispiel)
Zertifikate und Symbole
1
Typenbezeichnung
2
Artikelnummer (7-stellig)
3
Seriennummer
4
Versorgungsspannung, Leistungsaufnahme und maximale Stromaufnahme
5
MAC-Adresse
6
Die Produktfamilie ICD890 Generation 4 besteht aus zwei Gerätetypen:
• ICD890-45232010
• ICD890-44342010
Die beiden Gerätetypen unterscheiden sich gemäß Typenschlüssel in folgenden Merk‐
malen:
ICD 890 - 4
1 2 3
Posi‐ Merkmal
tion
4 Auflösung
5 Optik
6 Arbeitsbereich
1) Bezogen auf den Gerätereferenzpunkt,
Die Lieferung des Geräts umfasst folgende Komponenten:
PRODUKTBESCHREIBUNG
1
2
3
4
5
6
a b c
4 5 6
ICD890-45232010
5: Hohe Auflösung
2: Brennweite: 120 mm
3: 1550 mm ... 3900 mm
1)
siehe „Sichtfelddiagramme", Seite
T E C H N I S C H E I N F O R M A T I O N | Kamera ICD890 Generation 4
2 0 1 0
7 8 9 10
ICD890-44342010
4: Standardauflösung
3: Brennweite: 95 mm
4: 1550 mm ... 3600 mm
1)
40.
3
13
