3
PRODUKTBESCHREIBUNG
3.3.2
Anzeige- und Bedienelemente
16
T E C H N I S C H E I N F O R M A T I O N | Kamera ICD890 Generation 4
1

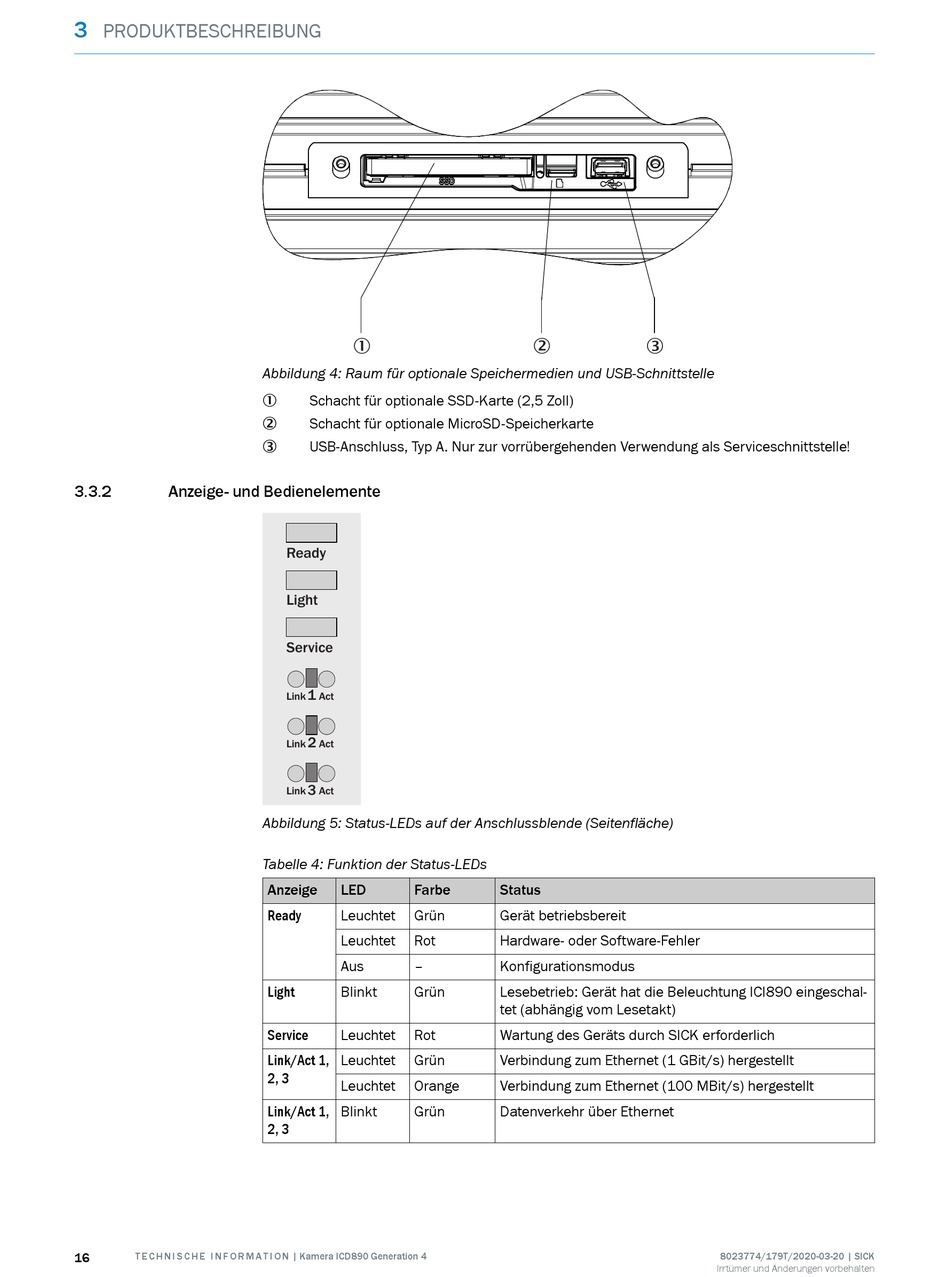

Abbildung 4: Raum für optionale Speichermedien und USB-Schnittstelle
Schacht für optionale SSD-Karte (2,5 Zoll)
1
Schacht für optionale MicroSD-Speicherkarte
2
USB-Anschluss, Typ A. Nur zur vorrübergehenden Verwendung als Serviceschnittstelle!
3
Ready
Light
Service
1
Link
Act
2
Link
Act
3
Link
Act
Abbildung 5: Status-LEDs auf der Anschlussblende (Seitenfläche)
Tabelle 4: Funktion der Status-LEDs
Anzeige
LED
Farbe
Ready
Leuchtet
Grün
Leuchtet
Rot
Aus
–
Light
Blinkt
Grün
Service
Leuchtet
Rot
Link/Act 1,
Leuchtet
Grün
2, 3
Leuchtet
Orange
Link/Act 1,
Blinkt
Grün
2, 3
2
3
Status
Gerät betriebsbereit
Hardware- oder Software-Fehler
Konfigurationsmodus
Lesebetrieb: Gerät hat die Beleuchtung ICI890 eingeschal‐
tet (abhängig vom Lesetakt)
Wartung des Geräts durch SICK erforderlich
Verbindung zum Ethernet (1 GBit/s) hergestellt
Verbindung zum Ethernet (100 MBit/s) hergestellt
Datenverkehr über Ethernet
8023774/179T/2020-03-20 | SICK
Irrtümer und Änderungen vorbehalten
