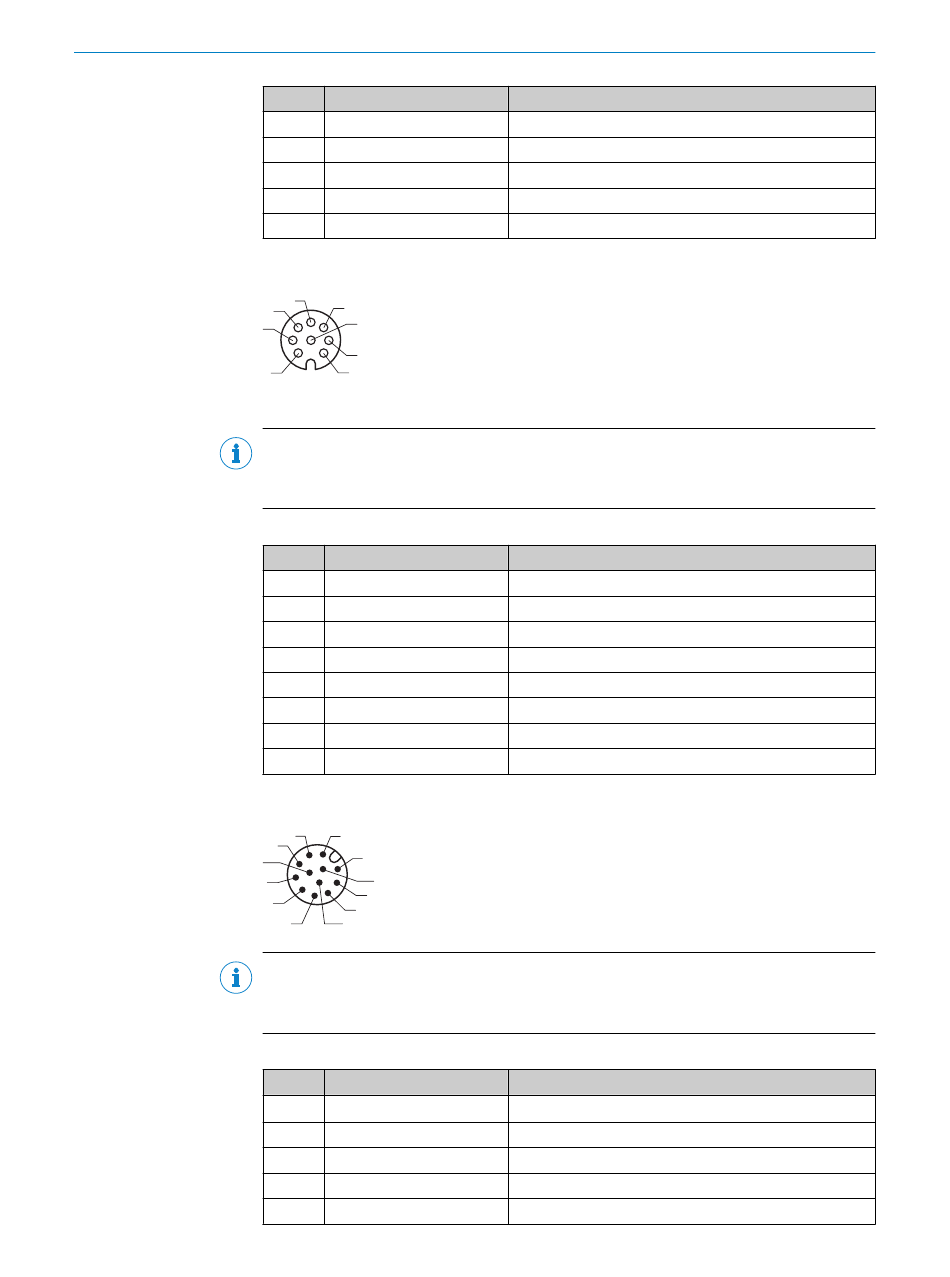

ELEKTRISCHE INSTALLATION
26 T E C H N I S C H E I N F O R M A T I O N | Kamera ICD890 Generation 4
Pin Signal
4 N.c.
5 RD+/TD+ (RS-485)
6 RD–/TD– (RS-485)
7 GND
8 N.c.
Anschluss "LIGHT 2" (variantenabhängig)
5
6
4
8
3
7
2 1
Abbildung 12: Dose, M12, 8-polig, A-codiert
HINWEIS
Geräte mit Anschlussblende Variante A: verfügbar, ohne Funktion.
Geräte mit Anschlussblende Variante B: nicht verfügbar.
Tabelle 8: Pinbelegung des Anschlusses "LIGHT 2"
Pin Signal
1 N.c.
2 LAMP_ON+ (Q2)
3 N.c.
4 N.c.
5 RD+/TD+ (RS-485)
6 RD–/TD– (RS-485)
7 GND
8 N.c.
Anschluss "I/O" (variantenabhängig)
3
2
4
1
11
10
5
9
6
8
7 12
HINWEIS
Geräte mit Anschlussblende Variante A: nicht verfügbar.
Geräte mit Anschlussblende Variante B: verfügbar.
Tabelle 9: Pinbelegung des Anschlusses "I/O"
Pin Signal
1 V
S
2 GND
3 Trigger IN ISO
4 GND IN ISO
5 INC B
Funktion
–
Sender+/Empfänger+
Sender–/Empfänger–
Ground (Masse)
–
Funktion
–
Trigger-Signal für Beleuchtung 2
–
–
Sender+/Empfänger+
Sender–/Empfänger–
Ground (Masse)
–
Funktion
Versorgungsspannung (24 V)
Ground (Masse)
Trigger, Digitaleingang (24 V), galvanisch getrennt
Masse, Digitaleingang (24 V), galvanisch getrennt
Encoder, Digitaleingang (24 V), galvanisch getrennt
1)
