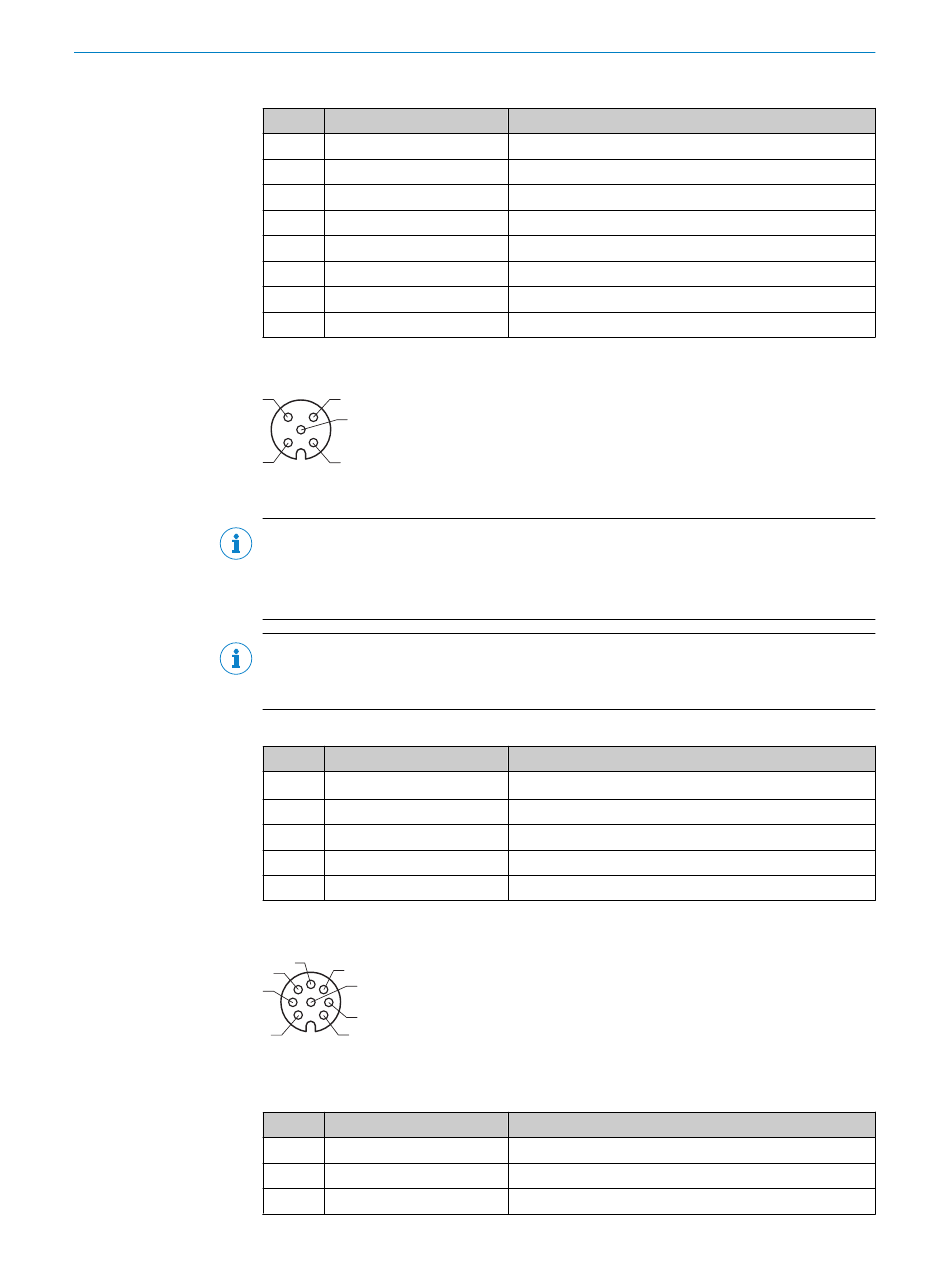

Tabelle 5: Pinbelegung der Anschlüsse "ETHERNET 1 ...3" (GBit)
Pin Signal
1 TRD0_P
2 TRD0_N
3 TRD1_P
4 TRD1_N
5 TRD3_P
6 TRD3_N
7 TRD2_N
8 TRD2_P
Anschluss "FAN" (variantenabhängig)
3 4
5
2 1
Abbildung 10: Dose, M12, 5-polig, A-codiert
HINWEIS
Geräte mit Anschlussblende Variante A: verfügbar.
Geräte mit Anschlussblende Variante B: nicht verfügbar. Das Gerät verfügt über einen
integrierten Lüfteranschluss.
HINWEIS
Der Anschluss "FAN" dient ausschließlich der Spannungsversorgung und Reglung des
geräteeigenen Lüfters.
Tabelle 6: Pinbelegung des Anschlusses "FAN"
Pin Signal
1 V FAN
S OUT
2 Tacho FAN
3 GND FAN
4 N. c.
5 N. c.
Anschluss "LIGHT 1"
5
6
4
8
3
7
2 1
Abbildung 11: Dose, M12, 8-polig, A-codiert
Tabelle 7: Pinbelegung des Anschlusses "LIGHT 1"
Pin Signal
1 N.c.
2 LAMP_ON+ (Q1)
3 N.c.
ELEKTRISCHE INSTALLATION
Funktion
Sender+/Empfänger+ 0
Sender–/Empfänger– 0
Sender+/Empfänger+ 1
Sender–/Empfänger– 1
Sender+/Empfänger+ 3
Sender–/Empfänger– 3
Sender–/Empfänger– 2
Sender+/Empfänger+ 2
Funktion
Versorgungsspannung Lüfter (12V)
Tachosignal Lüfter
Ground Lüfter
–
–
Funktion
–
Trigger-Signal für Beleuchtung 1
–
