3.3

Produkteigenschaften

3.3.1 Geräteansicht
8023774/179T/2020-03-20 | SICK
Irrtümer und Änderungen vorbehalten
9
8
Ready
1
Light FAN LIGHT 1
ETHERNET
Service
Link 1 Act
2
Link Act
7
2 CAN OUT LIGHT 2
3
Link Act
3 CAN IN PWR OUT
PWR IN
6

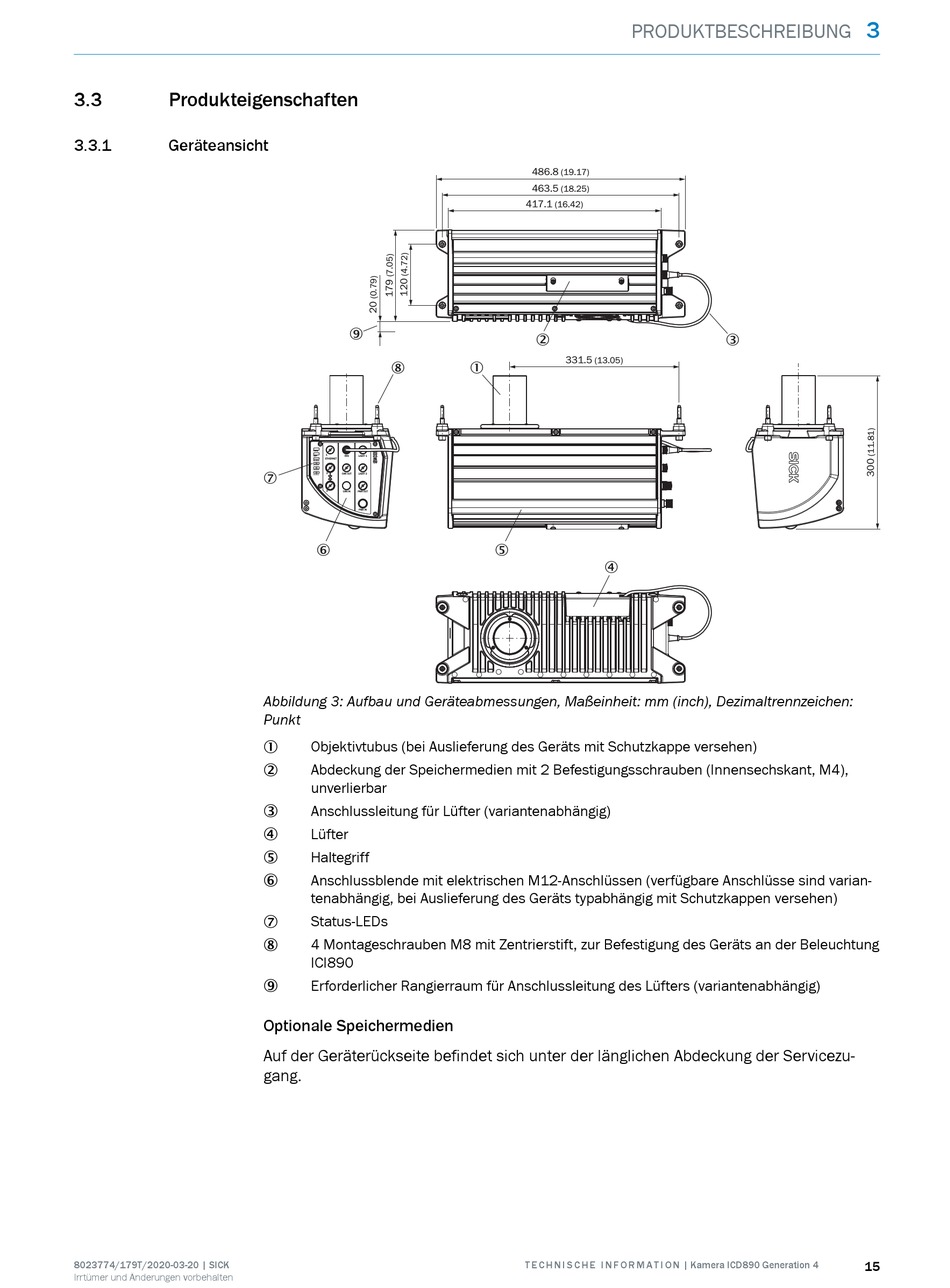

Abbildung 3: Aufbau und Geräteabmessungen, Maßeinheit: mm (inch), Dezimaltrennzeichen:
Punkt
Objektivtubus (bei Auslieferung des Geräts mit Schutzkappe versehen)
1
Abdeckung der Speichermedien mit 2 Befestigungsschrauben (Innensechskant, M4),
2
unverlierbar
Anschlussleitung für Lüfter (variantenabhängig)
3
Lüfter
4
Haltegriff
5
Anschlussblende mit elektrischen M12-Anschlüssen (verfügbare Anschlüsse sind varian‐
6
tenabhängig, bei Auslieferung des Geräts typabhängig mit Schutzkappen versehen)
Status-LEDs
7
4 Montageschrauben M8 mit Zentrierstift, zur Befestigung des Geräts an der Beleuchtung
8
ICI890
Erforderlicher Rangierraum für Anschlussleitung des Lüfters (variantenabhängig)
9
Optionale Speichermedien
Auf der Geräterückseite befindet sich unter der länglichen Abdeckung der Servicezu‐
gang.
PRODUKTBESCHREIBUNG
486.8
(19.17)
463.5
(18.25)
417.1
(16.42)
2
331.5
(13.05)
1
5
4
