3.4 Montage des Steuergeräts / Mounting the control device
Die Leitungsverlegung und der Anschluss dürfen nur durch eine zugelassene Elektrofirma durchgeführt werden.
à Das Steuergerät darf nicht im Außenbereich montiert werden.
à Zweckmäßigerweise wird es in der Nähe der Wetterstation montiert.
à Die Leitungslänge darf max. 30 m betragen.
Laying and connection of cables may only be carried out by an approved electrician.
à The control device may not be mounted outdoors.
à It makes sense to mount it near the weather station.
à The max. cable length amounts to 30 m.

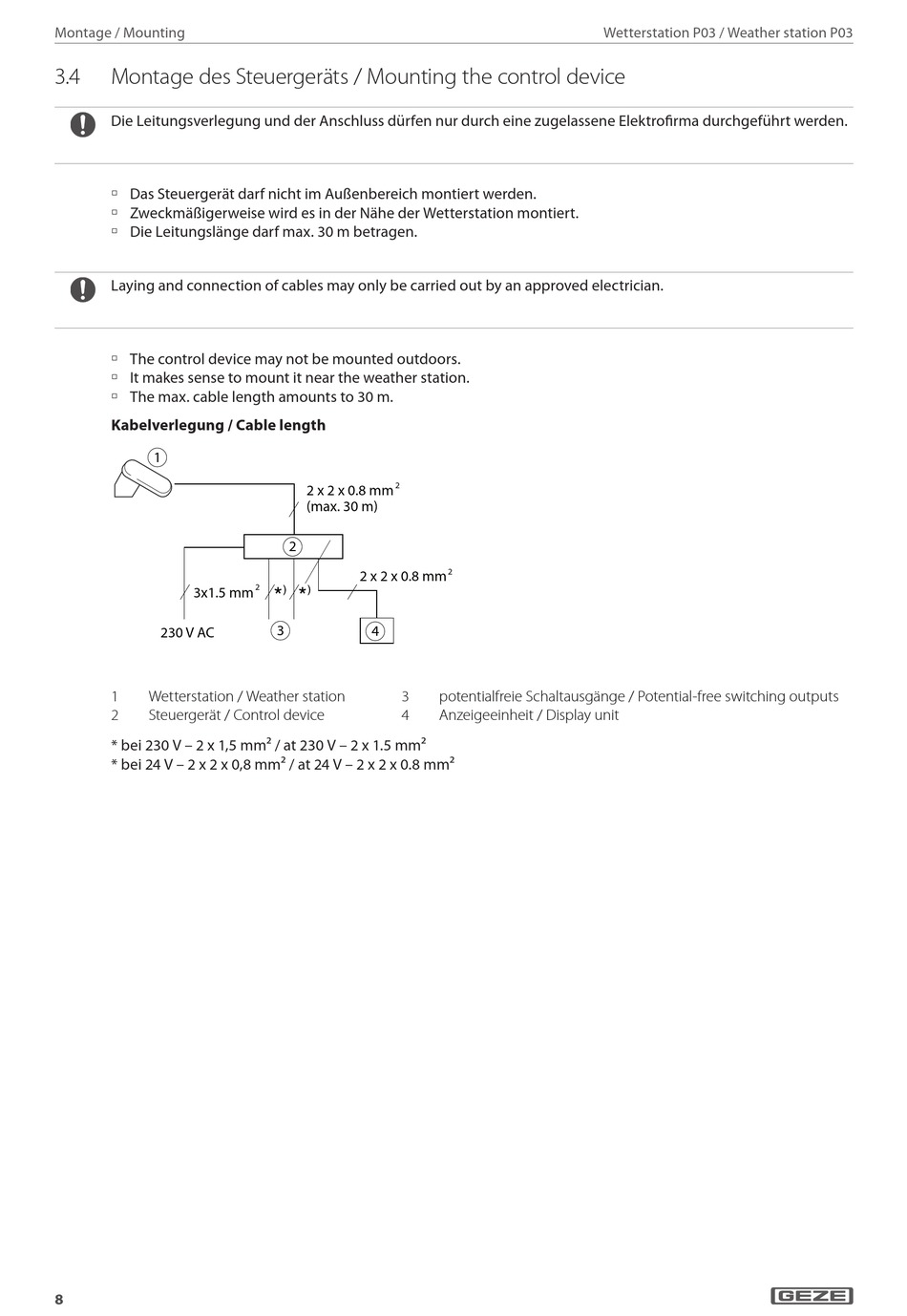

Kabelverlegung / Cable length
1
3x1.5 mm
230 V AC
1 Wetterstation / Weather station
2 Steuergerät / Control device
* bei 230 V – 2 x 1,5 mm2 / at 230 V – 2 x 1.5 mm2
* bei 24 V – 2 x 2 x 0,8 mm2 / at 24 V – 2 x 2 x 0.8 mm2
8
2
2 x 2 x 0.8 mm
(max. 30 m)
2
2 x 2 x 0.8 mm
2
3 4
3
4
Wetterstation P03 / Weather station P03
2
potentialfreie Schaltausgänge / Potential­free switching outputs
Anzeigeeinheit / Display unit
