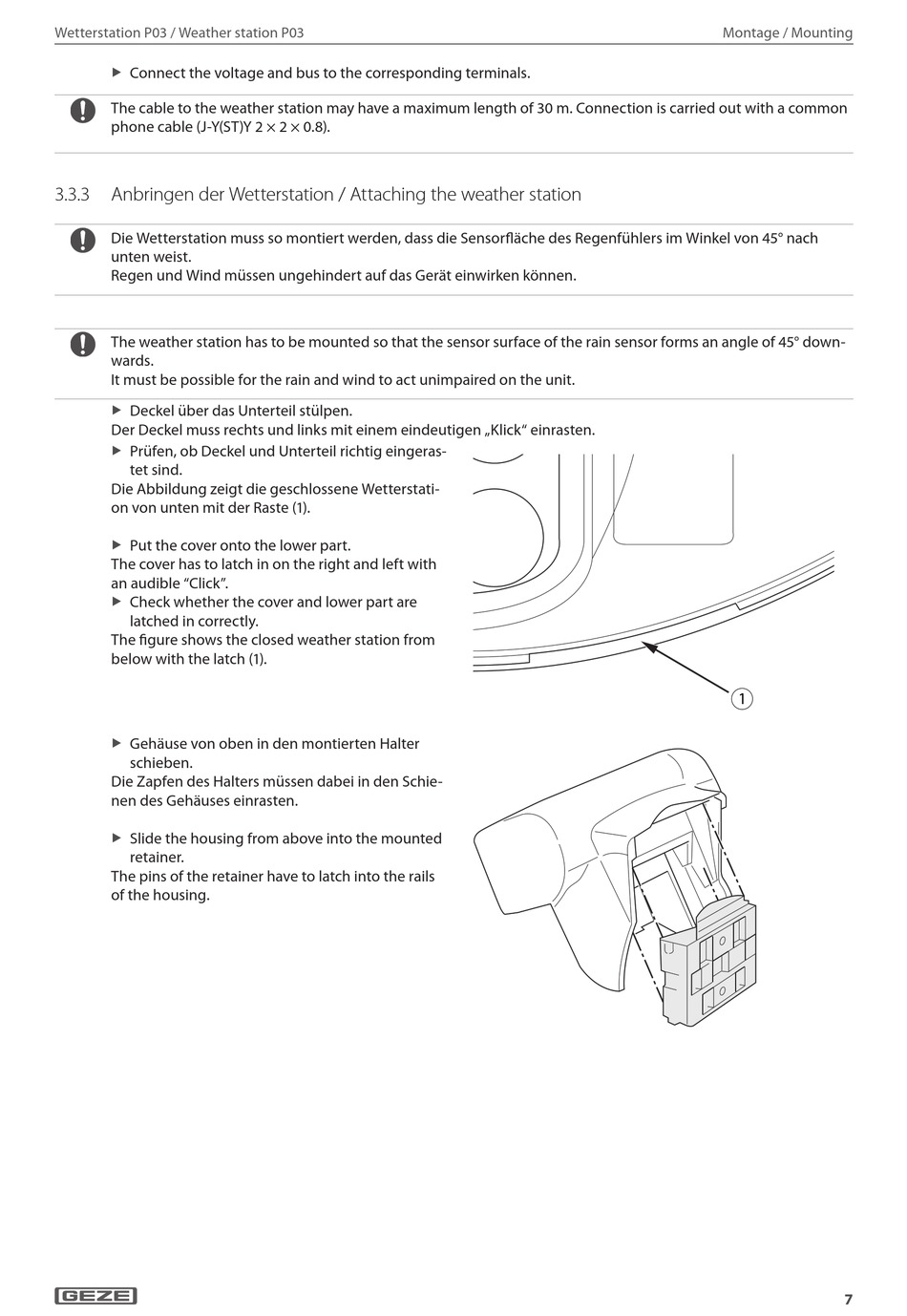

Wetterstation P03 / Weather station P03
Connect the voltage and bus to the corresponding terminals.
X
The cable to the weather station may have a maximum length of 30 m. Connection is carried out with a common
phone cable (J-Y(ST)Y 2 × 2 × 0.8).
3.3.3
Anbringen der Wetterstation / Attaching the weather station
Die Wetterstation muss so montiert werden, dass die Sensorfläche des Regenfühlers im Winkel von 45° nach
unten weist.
Regen und Wind müssen ungehindert auf das Gerät einwirken können.
The weather station has to be mounted so that the sensor surface of the rain sensor forms an angle of 45° down-
wards.
It must be possible for the rain and wind to act unimpaired on the unit.
Deckel über das Unterteil stülpen.
X
Der Deckel muss rechts und links mit einem eindeutigen „Klick" einrasten.
Prüfen, ob Deckel und Unterteil richtig eingeras-
X
tet sind.
Die Abbildung zeigt die geschlossene Wetterstati-
on von unten mit der Raste (1).
Put the cover onto the lower part.
X
The cover has to latch in on the right and left with
an audible "Click".
Check whether the cover and lower part are
X
latched in correctly.
The figure shows the closed weather station from
below with the latch (1).
Gehäuse von oben in den montierten Halter
X
schieben.
Die Zapfen des Halters müssen dabei in den Schie-
nen des Gehäuses einrasten.
Slide the housing from above into the mounted
X
retainer.
The pins of the retainer have to latch into the rails
of the housing.
Montage / Mounting
1
7
