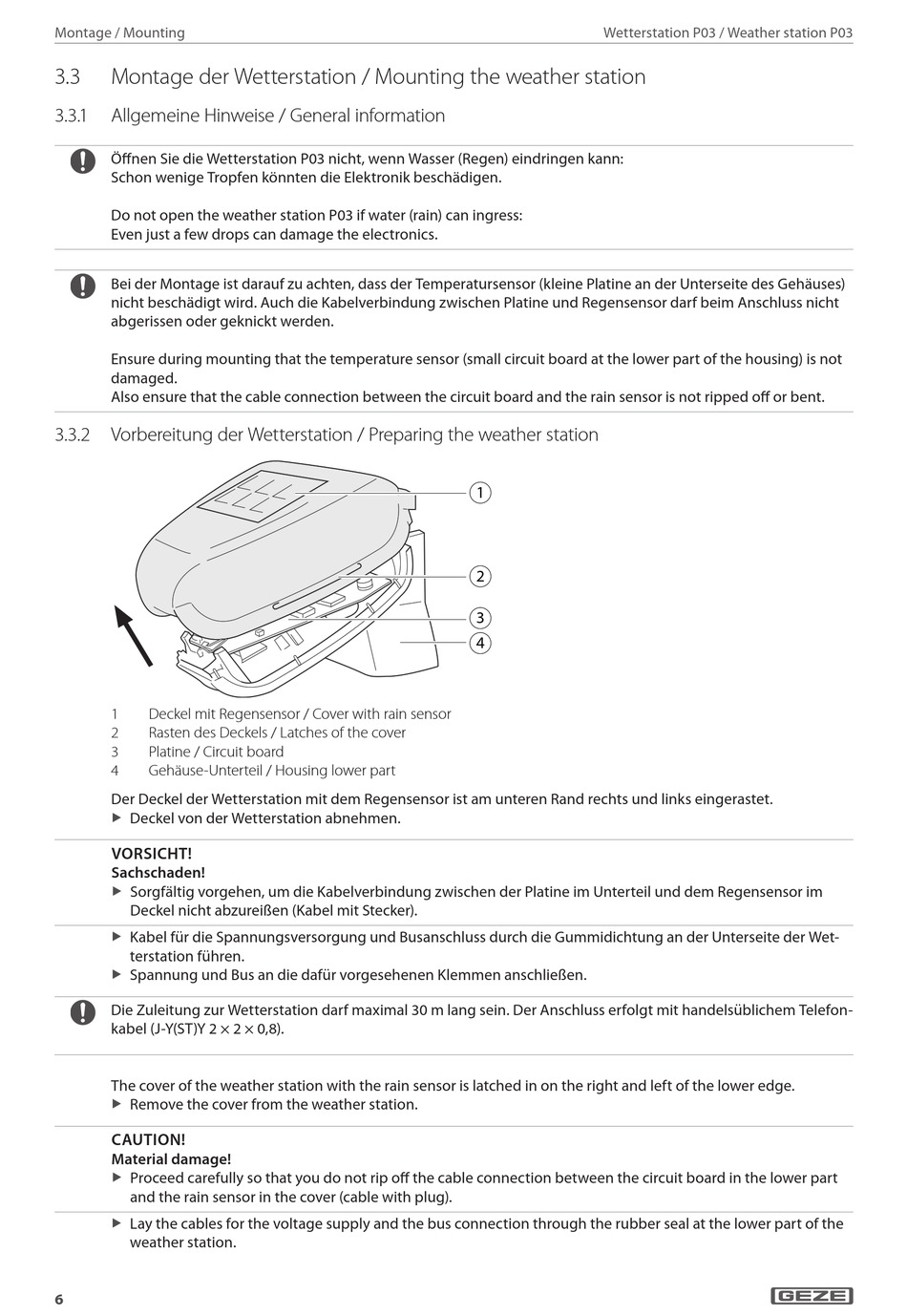

Montage / Mounting
3.3

Montage der Wetterstation / Mounting the weather station

3.3. 1

Allgemeine Hinweise / General information

Öffnen Sie die Wetterstation P03 nicht, wenn Wasser (Regen) eindringen kann:
Schon wenige Tropfen könnten die Elektronik beschädigen.
Do not open the weather station P03 if water (rain) can ingress:
Even just a few drops can damage the electronics.
Bei der Montage ist darauf zu achten, dass der Temperatursensor (kleine Platine an der Unterseite des Gehäuses)
nicht beschädigt wird. Auch die Kabelverbindung zwischen Platine und Regensensor darf beim Anschluss nicht
abgerissen oder geknickt werden.
Ensure during mounting that the temperature sensor (small circuit board at the lower part of the housing) is not
damaged.
Also ensure that the cable connection between the circuit board and the rain sensor is not ripped off or bent.
3.3.2

Vorbereitung der Wetterstation / Preparing the weather station

1 Deckel mit Regensensor / Cover with rain sensor
2 Rasten des Deckels / Latches of the cover
3 Platine / Circuit board
4 Gehäuse­Unterteil / Housing lower part
Der Deckel der Wetterstation mit dem Regensensor ist am unteren Rand rechts und links eingerastet.
Deckel von der Wetterstation abnehmen.
X
VORSiCHT!
Sachschaden!
Sorgfältig vorgehen, um die Kabelverbindung zwischen der Platine im Unterteil und dem Regensensor im
X
Deckel nicht abzureißen (Kabel mit Stecker).
Kabel für die Spannungsversorgung und Busanschluss durch die Gummidichtung an der Unterseite der Wet-
X
terstation führen.
Spannung und Bus an die dafür vorgesehenen Klemmen anschließen.
X
Die Zuleitung zur Wetterstation darf maximal 30 m lang sein. Der Anschluss erfolgt mit handelsüblichem Telefon-
kabel (J-Y(ST)Y 2 × 2 × 0,8).
The cover of the weather station with the rain sensor is latched in on the right and left of the lower edge.
Remove the cover from the weather station.
X
CAUTiON!
Material damage!
Proceed carefully so that you do not rip off the cable connection between the circuit board in the lower part
X
and the rain sensor in the cover (cable with plug).
Lay the cables for the voltage supply and the bus connection through the rubber seal at the lower part of the
X
weather station.
6
Wetterstation P03 / Weather station P03
1
2
3
4
