OBID i-scan

3.1 Kabelverschraubungen

Die einzelnen Kabelverschraubungen sind in Tabelle 3-1 aufgelistet:
Tabelle 3-1: Kabelverschraubungen ID ISC.MRU200
Kabel-
Verschraubung
1
2
3
4
5
6
3.2 Dichtverschlüsse
Mit denen im Zubehör beigelegten Dichtverschlüssen können nicht benutzte Kabelverschraubun-
gen verschlossen werden. Nur dann wird auch die Schutzart IP54 erreicht.
Das beigelegte Dichtring-Reduzierstück ist für die Netzwerkanbindung bzw. das USB-
Anschlusskabel vorgesehen. Das aufgeschlitzte Reduzierstück wird über die Netzwerkleitung bzw.
das USB-Anschlusskabel gelegt und anschließend in der Kabelverschraubung fixiert.

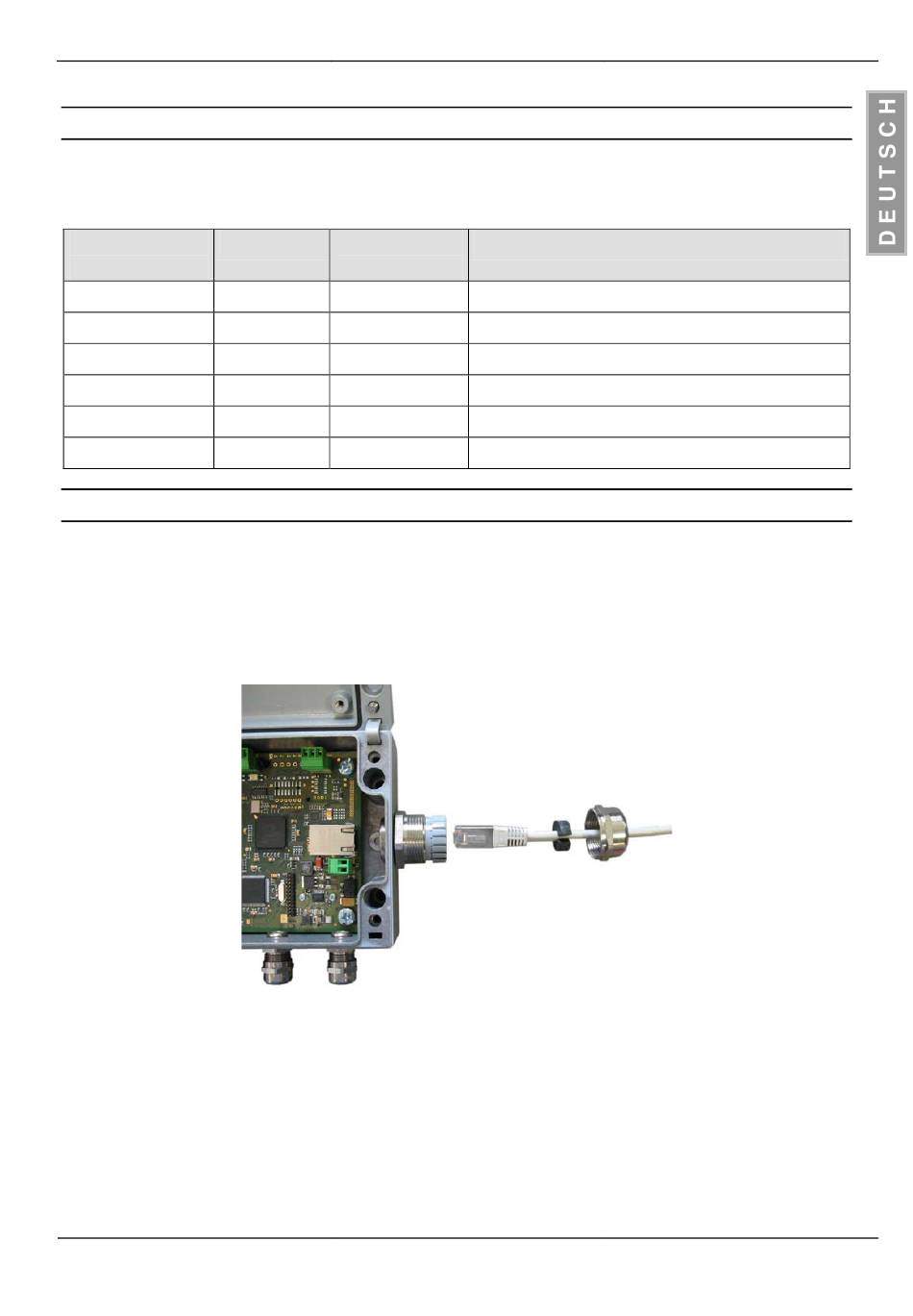

Bild 3-2: Netzwerkanbindung mit Dichtring-Reduzierstück
FEIG ELECTRONIC GmbH
Größe Klemmbereich
(in mm)
M 16 4,5...10
M 16 4,5...10
M 16 4,5...10
M 12 3,5...7
M 12 3,5...7
M 25 9...17
Seite 9 von 52
Montage
Beschreibung
Anschlusskabel Antenne 1
Anschlusskabel Antenne 2
Eingänge / Relais / Ausgänge
Schnittstelle (seriell)
Spannungsversorgung
Ethernet Interface (nur -E) / USB (nur -A)
ID ISC.MRU200
