4.5.2 Relais
Als Relaisausgang steht an X6 ein Wechsler zur Verfügung.
Tabelle 4-10: Pinbelegung Relaisausgang
Klemme
Kurzzeichen
X6 / Pin 1
X6 / Pin 2
X6 / Pin 3

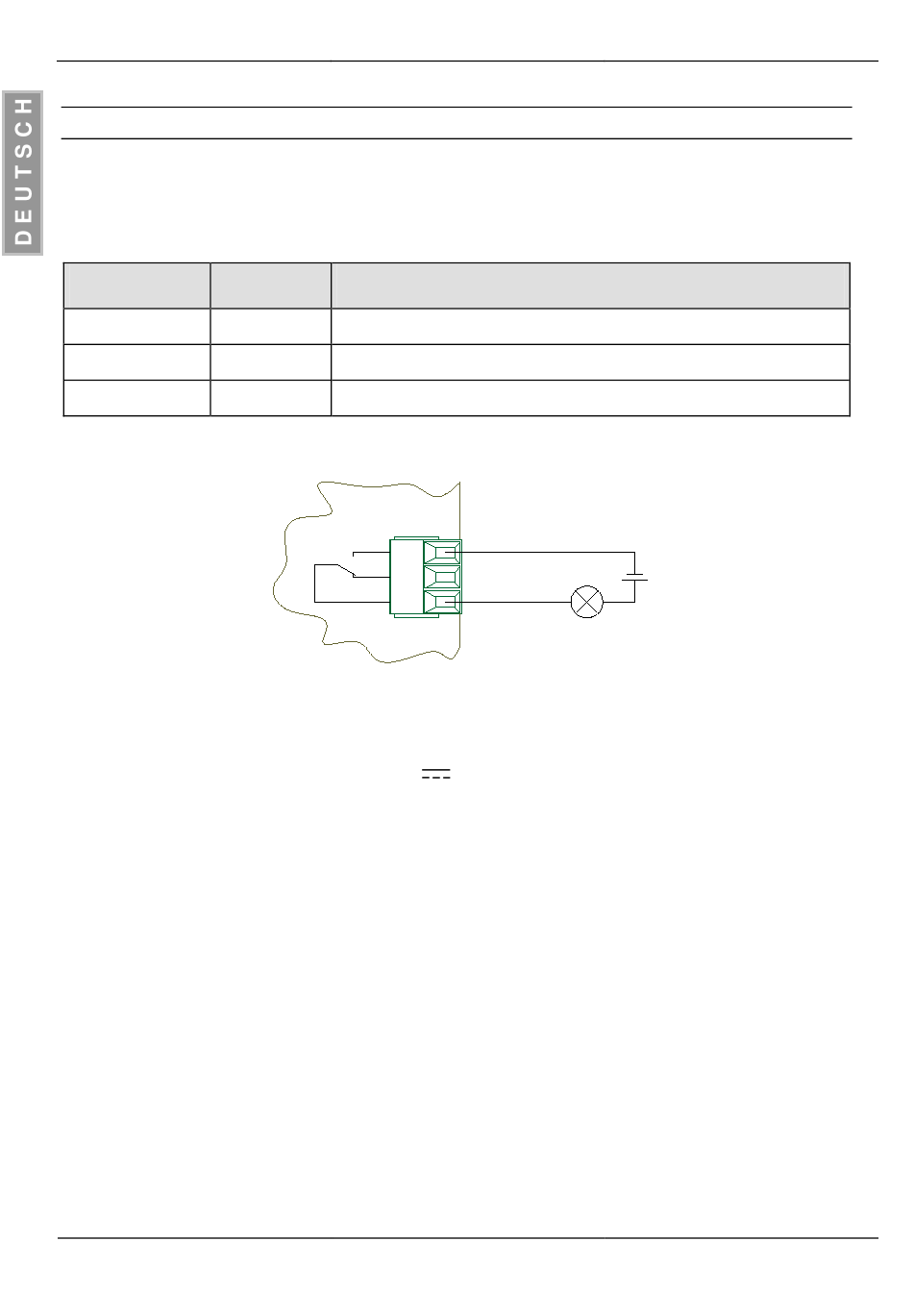

Bild 4-9: Interne und mögliche externe Beschaltung des Relaisausgangs
Hinweise:
• Der Relaisausgang ist für max. 24 VDC
• Der Relaisausgang ist nur zum Schalten ohmscher Lasten vorgesehen. Im Falle einer
induktiven Last sind die Relaiskontakte durch eine externe Schutzbeschaltung zu schüt-
zen.
FEIG ELECTRONIC GmbH
COM
Arbeitskontakt
NC
Öffner
NO
Schließer
X6
N0
NC
COM
Seite 20 von 52
Montage
Beschreibung
/ 2 A ausgelegt.
ID ISC.MRU200
Uext
M70201-4de-ID-B.doc
