OBID i-scan
Montage
ID ISC.MRU200
3
Montage
Der Reader ist für die Montage auf Wänden konzipiert. Zur Wandmontage befinden sich vier im
Gehäuse vorgesehene Löcher (d=7mm, Maß 60mmx182mm). Dazu muss das Gehäuse nicht ge-
öffnet werden. (siehe Bild 3-1). Die Größe und Art der Schrauben und Befestigungsdübel hängt
stark von der Festigkeit des Untergrundes ab. Die Dübel und Schrauben sollten mindestens eine
zulässige Last von 1.5 kN für alle Belastungsrichtungen aushalten (Untergrund Stahl z.B. Zylinder-
schraube M5 Stahl verzinkt DIN 84 / ISO 1207, Festigkeitskasse 8.8 oder Beton, Stein z.B. Kunst-
stoffdübel 6mm mit Holzschraube DIN96 d=4mm). Der maximale Schraubenkopfdurchmesser be-
trägt 8,5 mm
200 (7.87)
182 (7.16)
6
4
5
1
2
3

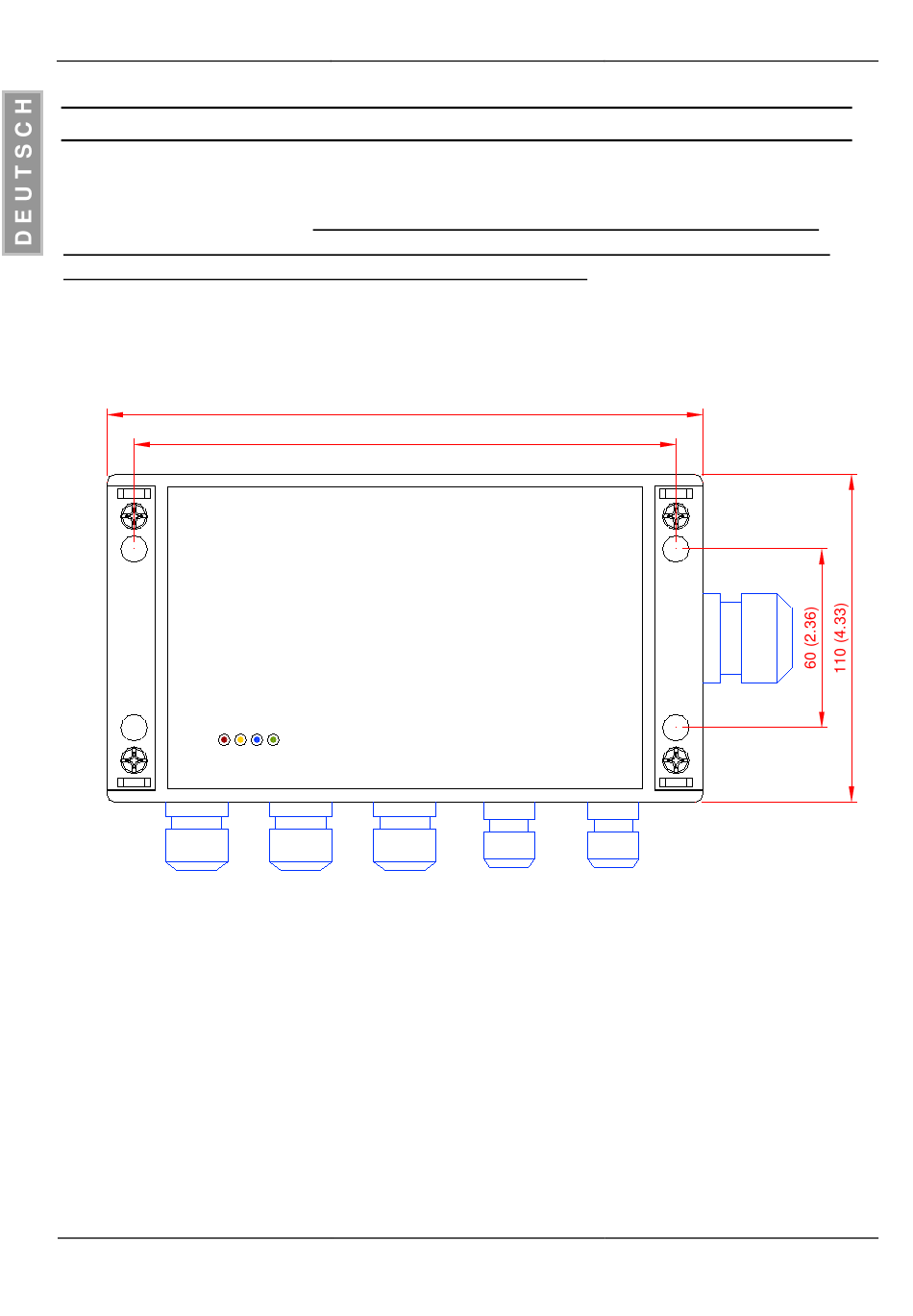

Bild 3-1: Gehäuse ID ISC.MRU200 (alle Maße in mm (inch))
FEIG ELECTRONIC GmbH
Seite 8 von 52
M70201-4de-ID-B.doc
