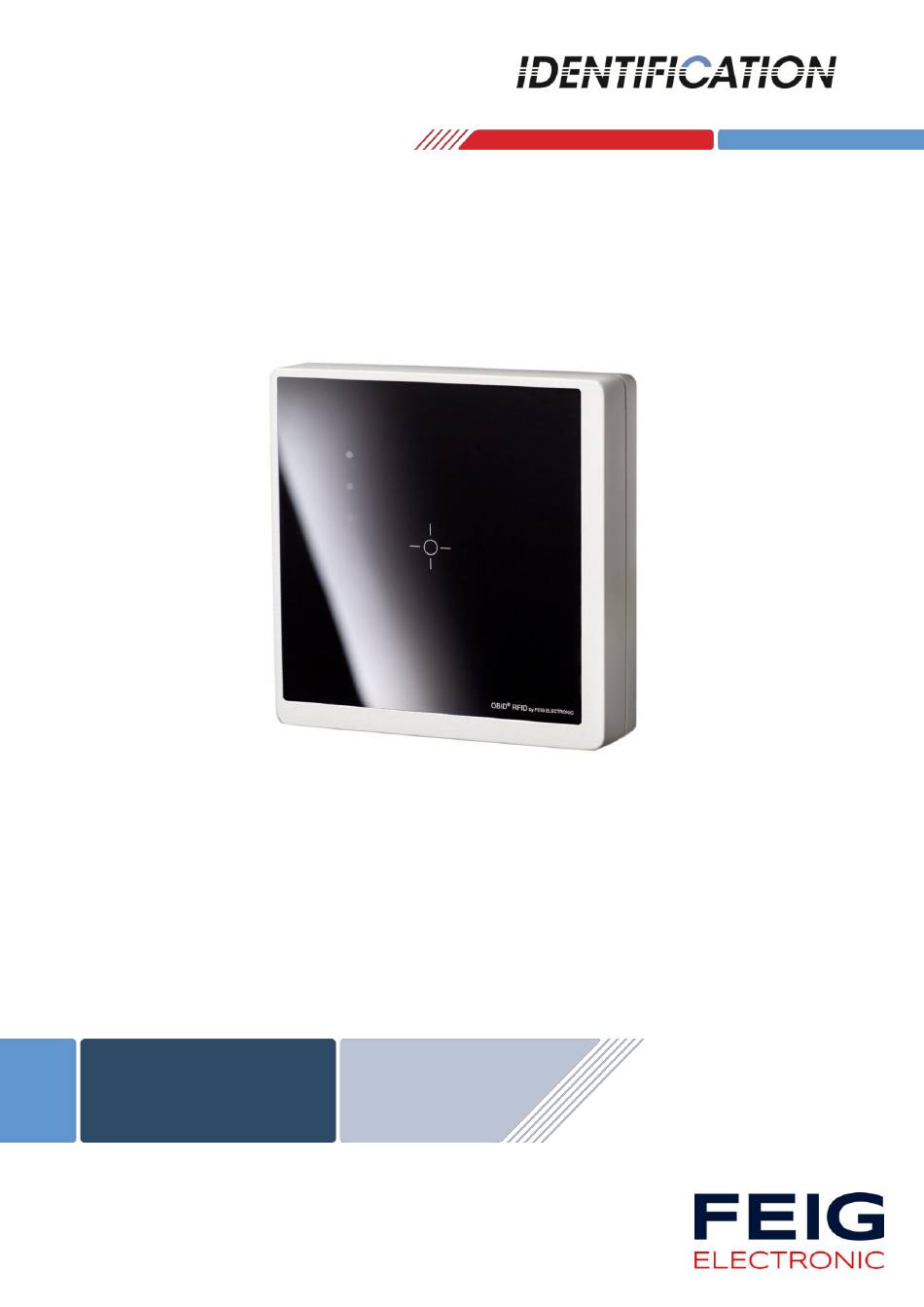

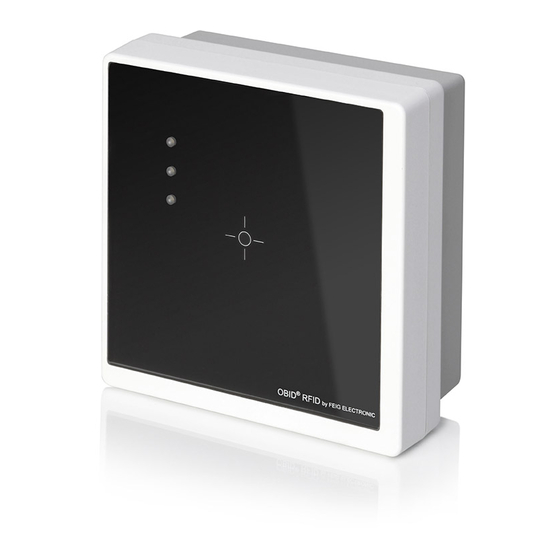

INSTALLATION
ID CPR50.10-E
RFID Reader for ISO/IEC14443-A & -B, NFC and ISO/IEC15693
with Ethernet Interface
RFID Access Control Terminal with Ethernet Interface
(deutsch / english)
final - public (B)
2018-09-05 M90701-7de-ID-B.doc

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Feig Electronic ID CPR50.10-E

Inhaltszusammenfassung für Feig Electronic ID CPR50.10-E

  • Seite 1 INSTALLATION ID CPR50.10-E RFID Reader for ISO/IEC14443-A & -B, NFC and ISO/IEC15693 with Ethernet Interface RFID Access Control Terminal with Ethernet Interface (deutsch / english) final - public (B) 2018-09-05 M90701-7de-ID-B.doc...
  • Seite 2 Identification Montage ID CPR50.10-E deutsche Version ab Seite 3 english version from page 18 FEIG ELECTRONIC GmbH Seite 2 von 31 M90701-7de-ID-B.doc...
  • Seite 3 Hinweise jederzeit dankbar. Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingun- gen aus. FEIG ELECTRONIC GmbH übernimmt weder Gewähr für die einwandfreie Funktion in system- fremden Umgebungen, noch für die Funktion eines Gesamtsystems, welches die in diesem Dokument be- schriebenen Geräte enthält.

  • Seite 4: Inhaltsverzeichnis

    3.1.3. Anschluss einer externe Spannungsversorgung ............11 3.1.4. Anschluss des I/O Extension Board ID CPR.I/O-B ............12 3.1.4.1. Technische Daten ID CPR.I/O-B ..............12 4. Technisch Daten ID CPR50.10-E 4.1. Abmessungen ........................14 5. Konformität 5.1. Europa (CE) ........................15 6.
  • Seite 5 Identification Montage ID CPR50.10-E 1. Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen  Das Gerät darf nur für den vom Hersteller vorgesehenen Zweck verwendet werden.  Die Bedienungsanleitung ist zugriffsfähig aufzubewahren und jedem Benutzer auszu- händigen.  Unzulässige Veränderungen und die Verwendung von Ersatzteilen und Zusatzeinrich- tungen, die nicht vom Hersteller des Gerätes verkauft oder empfohlen werden, können...

  • Seite 6: Beschreibung Id Cpr50.10-E

    Im Notification-Mode sendet der Reader automatisch die gelesenen Transponderdaten an den Host PC, dieser kann dann einen weiteren Datenaustausch initiieren, falls notwendig. An den ID CPR50.10-E kann das externe I/O Extension Board (ID CPR.I/O-B) angeschlossen werden, mit dem 2 digitale Eingänge und ein Relais zur Verfügung stehen.

  • Seite 7: Montage Und Anschluss

    Identification Montage ID CPR50.10-E 3. Montage und Anschluss Der Reader ist für die Wandmontage auf 60 mm Unterputzdosen oder für Aufputzmontage vorge- sehen. HINWEISE:  Der Reader sollte nicht direkt auf leitende Materialien wie Metallflächen, Metallgitter (Armierung) oder metallisierte Oberflächen montiert werden, da diese Flächen eine Re- duzierung der Lesereichweite bewirken.
  • Seite 8 Identification Montage ID CPR50.10-E 1. Montageort auswählen: Die Montage sollte auf einem möglichst ebenen Untergrund erfolgen. 2. Anschluss: siehe Kapitel: 3.1. Anschluss des Adapter Board 3. Wandmontage:  Anschlussplatine von hinten in das Gehäuseunterteil einrasten (siehe: Abbildung  Gehäuseunterteil auf der Wand verschrauben.

  • Seite 9: Anschluss Des Adapter Board

    Abbildung 6: ID CPR50.10-E Adapter Platine mit LSA Anschlussleiste X2 3.1.1. LSA Anschluss X2 für TCP/IP Verbindung Der Anschluss des ID CPR50.10-E an das Ethernet und das PoE Netzteil erfolgt über den LSA Anschluss X2. Für das Auflegen der CAT-5 Kabel auf der LSA Anschlussleiste ist ein entspre- chendes LSA-Auflegewerkzeug (punch down tool) zu verwenden.

  • Seite 10: Versorgung Über Ein Poe Netzteil

    ID CPR50.10-E Ethernet PoE Power Supply (IEEE802.3af) Ethernet Abbildung 7: ID CPR50.10-E mit ID CPR.I/O-B und PoE Versorgung HINWEIS:  Das PoE-Netzteil oder der PoE-Switch müssen die IEEE802.3af erfüllen.  Versorgungsspannungen außerhalb der Spezifikation können zur Zerstörung des Gerätes führen.

  • Seite 11: Anschluss Einer Externe Spannungsversorgung

    Verdrillte Paare: - GND / VCC - RxD / TxD ID CPR50.10-E Ethernet Abbildung 8: ID CPR50.10-E mit ID CPR.I/O-B und 24 VDC Versorgung ID CPR50.10-E Externe +24 V DC Externe (-) GND Tabelle 2 Anschluss für externe Spannungsversorgung an X3 HINWEIS: ...

  • Seite 12: Anschluss Des I/O Extension Board Id Cpr.i/O-B

    -40 °C bis +85 °C relative Luftfeuchte 95 % (nicht betauend) max. 5 m (paarweise verdrillte Leitung) Kabel zum ID CPR50.10-E CY PiDY / LiYCY (TP) 2 x 2 x 0,25 mm 1 x Wechselkontakt Relais (Kontaktbelastbarkeit: 24 V AC/DC 1,5 A) Digitale Eingänge...

  • Seite 13: Technisch Daten Id Cpr50.10-E

    Identification Montage ID CPR50.10-E 4. Technisch Daten ID CPR50.10-E Unterputzgehäuse 84 mm x 84 mm x 22 mm Abmessungen (L x B x H) Korpus: weiß / Frontscheibe: schwarz Farbe Aufputzadapter 77,7 mm x 77,7 mm x 18,0 mm Abmessungen (L x B x H)

  • Seite 14: Abmessungen

    Identification Montage ID CPR50.10-E 4.1. Abmessungen 84,2 mm 77,7 mm 56,8 mm 60,0 mm 60,0 mm Abbildung 10: Unterputzgehäuse Abbildung 11: Aufputzadapter Befestigungsmasse Befestigungsmasse 22 mm 84,2 mm 40 mm 14,0 mm Abbildung 12: Gehäuseabmessungen FEIG ELECTRONIC GmbH Seite 14 von 31...

  • Seite 15: Konformität

    EN 50364 Umwelt RoHS - 2002/95/EC WEEE - 2002/96/EC 5.1. Europa (CE) Hiermit erklärt FEIG ELECTRONIC GmbH, dass der Funkanlagentyp ID CPR50.10 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse ver- fügbar: https://www.feig.de/service/eu-konformitaetserklaerung/ Performance Classification gemäß ETSI EN 301 489: Class 2...

  • Seite 16: Konfigurations-Reset (Werkseinstellung)

    Identification Montage ID CPR50.10-E 6. Konfigurations-Reset (Werkseinstellung) Mit Hilfe des Jumpers B2 kann der Reader wieder auf Werkseinstellung zurück gesetzt werden. 1. Dazu das Gehäuseoberteil demontieren (siehe Kapitel: 3. Montage und Anschluss) 2. Einen 2 mm Jumper auf die Steckkontakte „B2“ stecken und den Reader wieder mit Spannung versorgen (Gehäuseoberteil wieder auf die Adapter-Platine stecken).
  • Seite 17 Identification Montage ID CPR50.10-E FEIG ELECTRONIC GmbH Seite 17 von 31 M90701-7de-ID-B.doc...
  • Seite 18 FEIG ELECTRONIC call explicit attention that devices which are subject of this document are not designed with components and testing methods for a level of reliability suitable for use in or in connection with surgical implants or as critical components in any life support systems whose failure to perform can reasonably be expected to cause significant injury to a human.
  • Seite 19 9.1.3. Connection with External Powered Supply ..............26 9.1.4. Connection of the extension I/O-Board ID CPR.I/O-B ..........27 9.1.4.1. Technical Data ID CPR.I/O-B ................. 27 10. Technical Data of the Reader Family ID CPR50.10-E 10.1. Dimensions ........................29 11. Compliance 11.1.

  • Seite 20: Characterization Id Cpr50.10-E

    DC power supply can be used. The ID CPR50.10-E can work in ISO-Host mode (polling) or in notification mode which reduces the necessary data traffic with the reader to a minimum. In notification mode the host will be informed by a notification message if a transponder was detected by the reader and can start the further data exchange with this transponder if required.The remote I/O-board (ID CPR.I/O-B) can be con-...

  • Seite 21: System Delivery Contents

    Identification Installation ID CPR50.10-E 8.1. System delivery contents Bottom part of housing (concealed housing) Housing upper part with Reader electronic Surface mounting adapter Connection board Screw Torx 3 x 8 mm, Torx T10 for closing the housing Thread cutting screws 3,2 x 15 mm for mounting the surface adapter...

  • Seite 22: Installation

    Identification Installation ID CPR50.10-E 9. Installation The Reader has been designed for wall installation on 60 mm flush-mounting box. For surface in- stallation you can use the surface adapter. NOTES:  The device must not be installed directly upon conductive materials as e.g. metal surfac- es, metal grids (reinforcements) or metalized surfaces, as these surfaces reduce the de- tection range of the Reader.
  • Seite 23 Identification Installation ID CPR50.10-E 1. Select installation place: The installation should be executed always on a surface as even as possible. 2. Connection: see chapter 9.1. Connections 4. Wall installation:  Snap in the connection board from the back side into the lower casing (see Fig. 3) ...

  • Seite 24: Connections

    Installation ID CPR50.10-E 9.1. Connections The connection of the ID CPR50.10-E is carried out via a connection board which will be snapped into the housing. Fig. 6: ID CPR50.10-E connection board with LSA terminal X2 9.1.1. LSA Connection X2 for TCP/IP Interface The connection of the ID CPR50.10-E with the Ethernet and PoE power supply will be carried out...

  • Seite 25: Connection With Poe Supply

    Ethernet PoE Power Supply (IEEE802.3af) Ethernet Fig. 7 ID CPR50.10-E with ID CPR.I/O-B and PoE HINWEIS:  The PoE-power supply or a PoE Switch must comply to the IEEE802.3af.  Supply voltages outside the specifications may destroy the device. FEIG ELECTRONIC GmbH Page 25 of 31 M90701-7de-ID-B.doc...

  • Seite 26: Connection With External Powered Supply

    - GND / VCC - RxD / TxD ID CPR50.10-E Ethernet Fig. 8 ID CPR50.10-E with ID CPR.I/O-B and external 24 VDC power supply ID CPR50.10-E External + 24 V DC External (-) GND Table 2 Connection for the external power supply on X3 NOTICE: ...

  • Seite 27: Connection Of The Extension I/O-Board Id Cpr.i/O-B

    -40 °C bis +85 °C Relative air humidity 95 % (non-condensing) max. 5 m (twisted paired wire) Cable length to ID CPR50.10-E CY PiDY / LiYCY (TP) 2 x 2 x 0,25 mm 1 x switch over Relay (contacts capacity: 24 V AC/DC 1,5 A) Digital inputs 2 x activated against GND only (max.

  • Seite 28: Technical Data Of The Reader Family Id Cpr50.10-E

    Identification Installation ID CPR50.10-E 10. Technical Data of the Reader Family ID CPR50.10-E Housing for flush-mounting box 84 mm x 84 mm x 22 mm (3.31" x 3.31" x 0.87") Dimensions (W x H x D) Corpus: white / Face plate: black...

  • Seite 29: Dimensions

    Identification Installation ID CPR50.10-E 10.1. Dimensions 84,2 mm 77,7 mm 56,8 mm 60,0 mm 60,0 mm Fig. 10 Concealed casing Fig. 11 Surface adapter Fixing dimensions dimensions 22 mm 84,2 mm 40 mm 14,0 mm Fig. 12 Housing dimensions FEIG ELECTRONIC GmbH Page 29 of 31 M90701-7de-ID-B.doc...

  • Seite 30: Compliance

    WEEE - 2002/96/EC 11.1. Europe (CE) Hereby, FEIG ELECTRONIC GmbH declares that the radio equipment type ID CPR50.10 is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: https://www.feig.de/en/service/eu-declarations-of-conformity/...

  • Seite 31: Declaration Of Conformity For Canada

    Identification Installation ID CPR50.10-E 11.3. Declaration of Conformity for CANADA Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, in- cluding interference that may cause undesired operation of the device.
