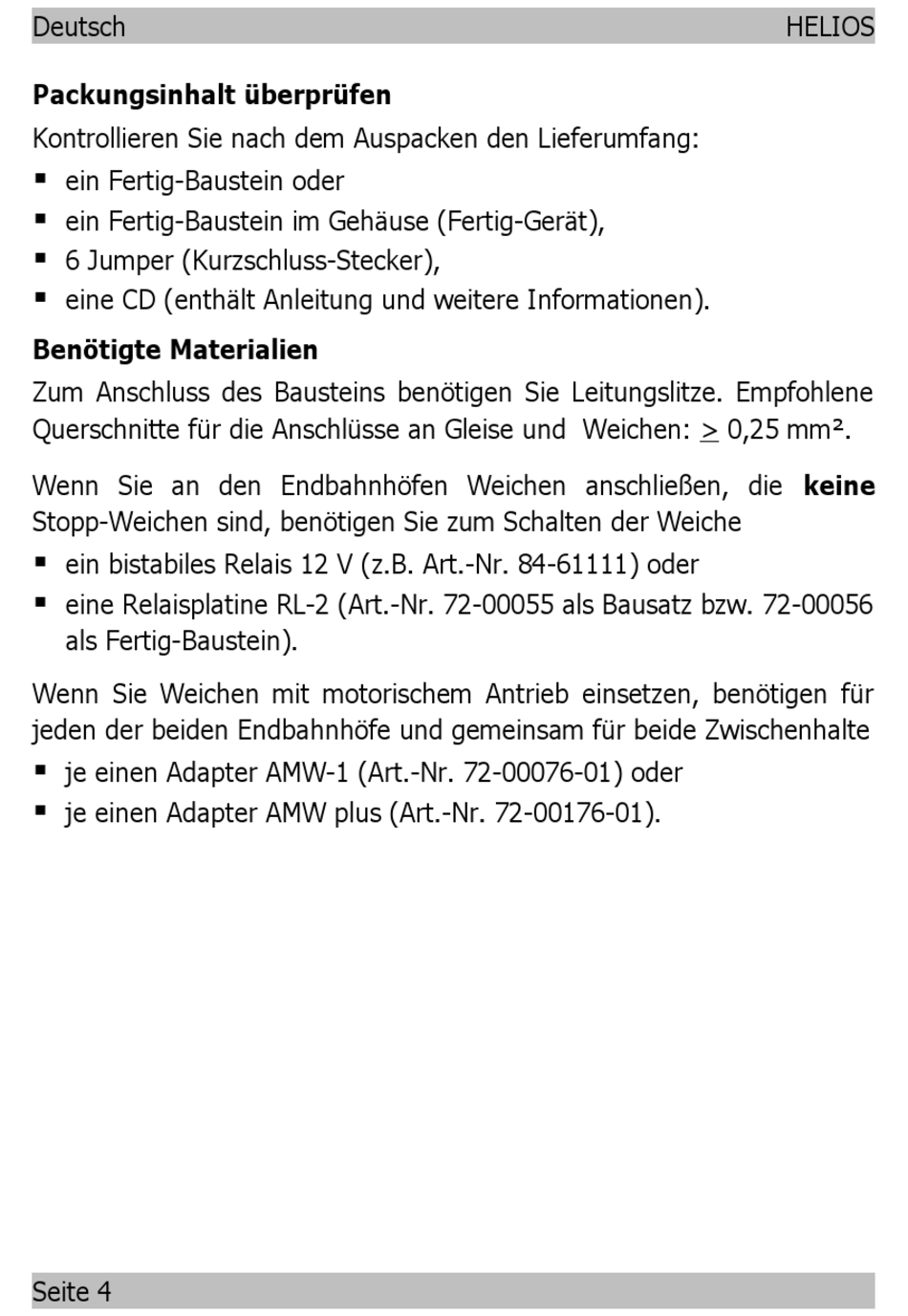

Tams Elektronik HELIOS Anleitung Seite 4

Deutsch
Packungsinhalt überprüfen
Kontrollieren Sie nach dem Auspacken den Lieferumfang:

ein Fertig-Baustein oder

ein Fertig-Baustein im Gehäuse (Fertig-Gerät),

6 Jumper (Kurzschluss-Stecker),

eine CD (enthält Anleitung und weitere Informationen).
Benötigte Materialien
Zum Anschluss des Bausteins benötigen Sie Leitungslitze. Empfohlene
Querschnitte für die Anschlüsse an Gleise und Weichen: > 0,25 mm².
Wenn Sie an den Endbahnhöfen Weichen anschließen, die keine
Stopp-Weichen sind, benötigen Sie zum Schalten der Weiche

ein bistabiles Relais 12 V (z.B. Art.-Nr. 84-61111) oder

eine Relaisplatine RL-2 (Art.-Nr. 72-00055 als Bausatz bzw. 72-00056
als Fertig-Baustein).
Wenn Sie Weichen mit motorischem Antrieb einsetzen, benötigen für
jeden der beiden Endbahnhöfe und gemeinsam für beide Zwischenhalte

je einen Adapter AMW-1 (Art.-Nr. 72-00076-01) oder

je einen Adapter AMW plus (Art.-Nr. 72-00176-01).
