Motorische Weichen anschließen
Wenn Sie motorische Weichen verwenden, benötigen Sie zusätzliche
Adapter für motorische Weichen AMW-1 oder AMW plus zwischen
Weichen und Pendelzugsteuerung.
Weichen an den beiden Endbahnhöfen: Sie benötigen für jede der
beiden Weichen an den Endbahnhöfen einen Adapter AMW-1 oder
AMW plus und ein bistabiles Relais oder eine Relaisplatine RL-2.
Hinweis: Die Abbildung gilt auch für 2-Leiter-Anlagen, die nicht NEM
631 entsprechen (z.B. LGB-Anlagen). Bei 3-Leiteranlagen müssen statt
der Schiene der Mittelleiter unterbrochen werden und das Relais oder
die Relaisplatine am Mittelleiter angeschlossen werden.
Weichen an den Zwischenhalten: Für die beiden Weichen an den
Zwischenhalten benötigen Sie einen gemeinsamen Adapter AMW-1 oder
AMW plus, da diese gemeinsam geschaltet werden. Ein zusätzliches
bistabiles Relais oder eine Relaisplatine ist für den Anschluss dieser
Weichen nicht erforderlich.
Seite 16
HELIOS

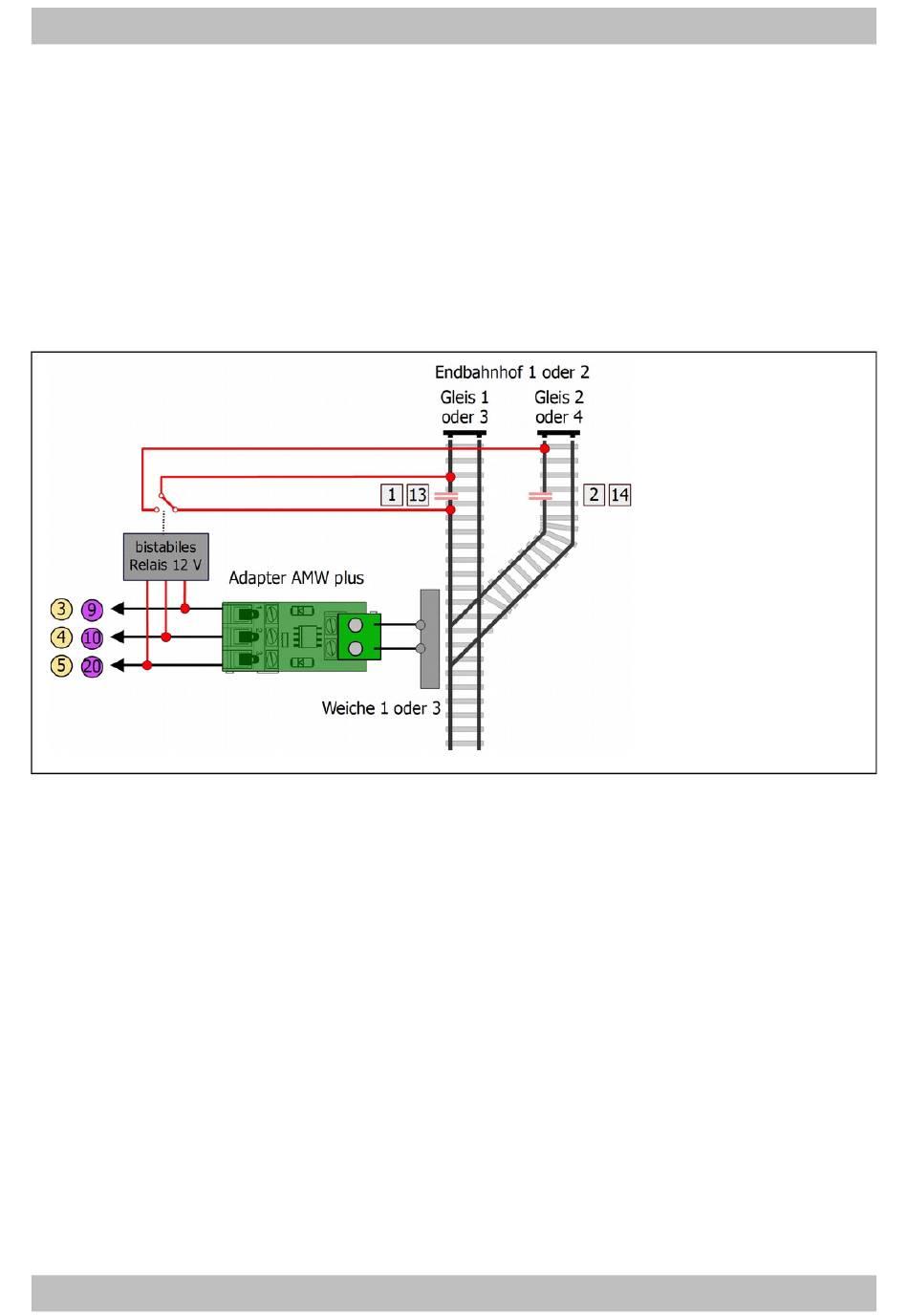

Anschluss eines
Adapter AMW
plus und eines
bistabilen Relais
an Endbahnhöfen
1 und 2.
