HELIOS
5.3. Weichen anschließen
Weichen mit Doppelspulenantrieb anschließen
Wenn Sie an den Endbahnhöfen keine Stopp-Weichen verwenden,
müssen Sie an die Weichen zusätzlich bistabile Relais 12 V (oder
Relaisplatinen RL-2) anschließen. Das bistabile Relais schaltet jeweils
die Spannungsversorgung für das eine Gleis im Endbahnhof ein und das
andere aus. Werden weder Stopp-Weichen noch bistabile Relais
eingesetzt, werden beide Gleise in den Endbahnhöfen dauerhaft mit
Strom versorgt.

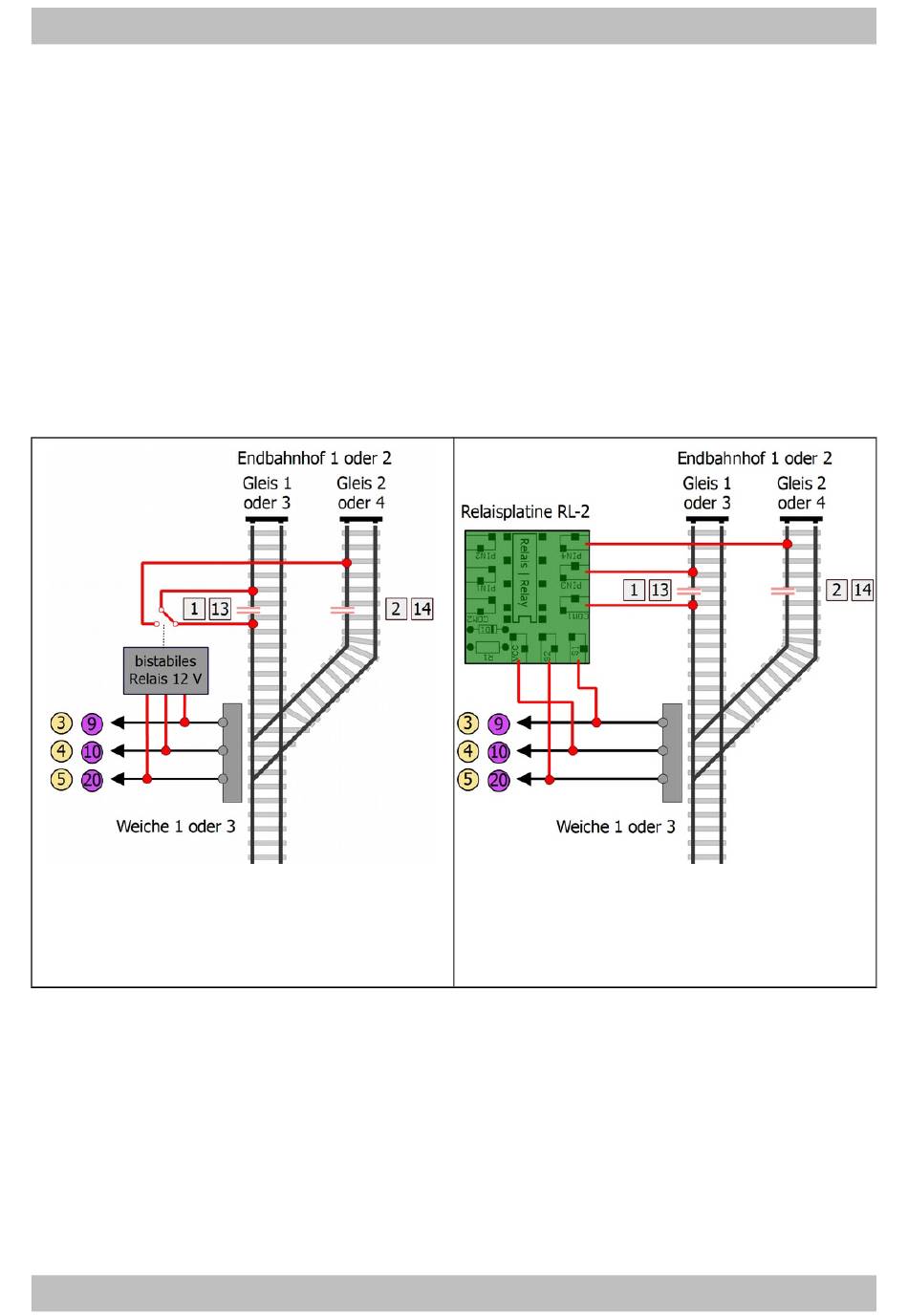

Anschluss eines bistabilen Relais
an Endbahnhöfen 1 und 2
Hinweis: Die Abbildungen gelten auch für 2-Leiter-Anlagen, die nicht
NEM 631 entsprechen (z.B. LGB-Anlagen). Bei 3-Leiteranlagen müssen
statt der Schiene der Mittelleiter unterbrochen werden und das Relais
oder die Relaisplatine am Mittelleiter angeschlossen werden.
Anschluss einer Relaisplatine RL-2
an Endbahnhöfen 1 und 2
Deutsch
Seite 15
