Tams Elektronik HELIOS Anleitung Seite 29

HELIOS

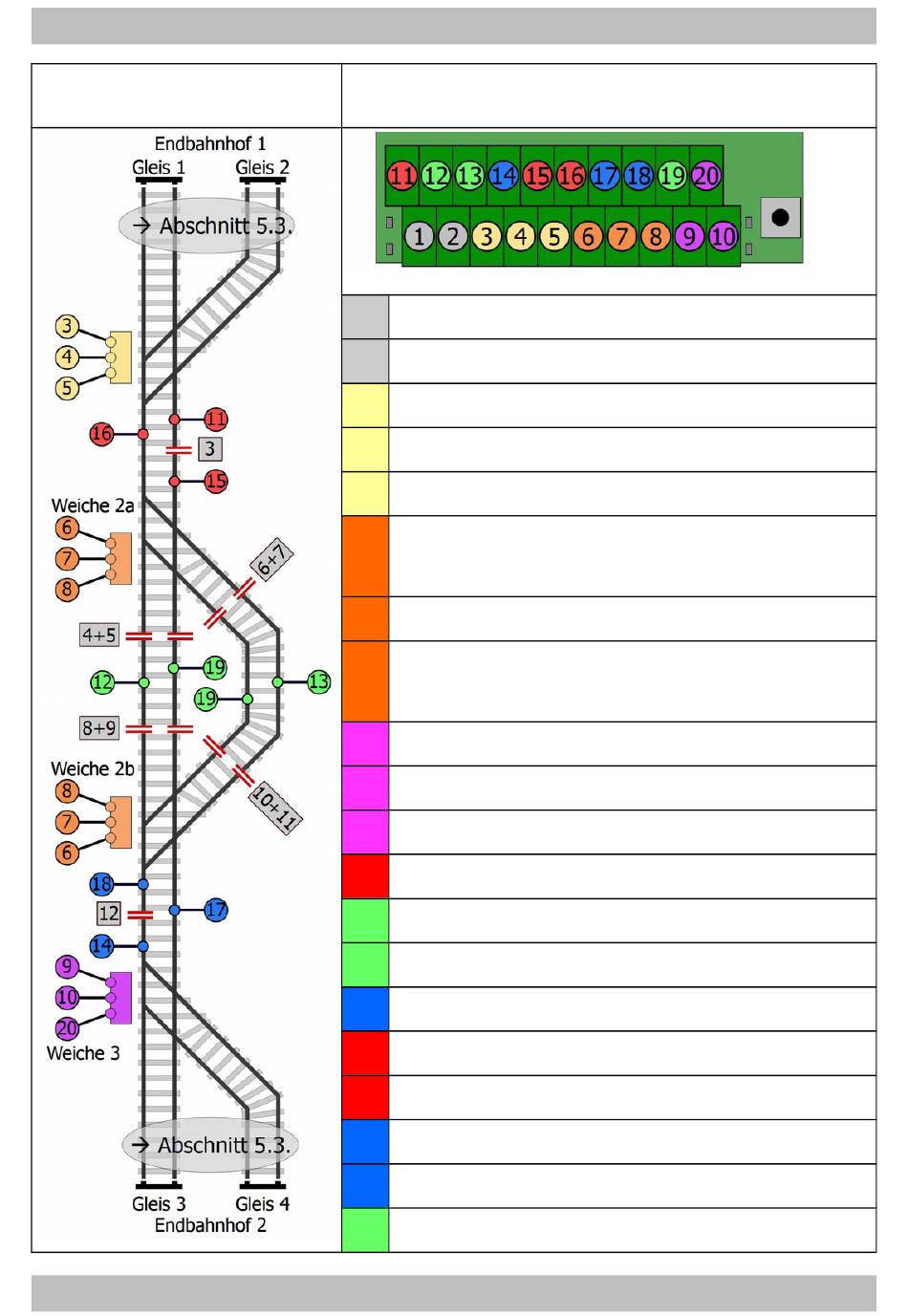

Ausbauvariante 6 2-Leiter-Anlage abweichend von NEM 631
1 Spannungsversorgung
2 Spannungsversorgung
3 Weiche 1, Schaltkontakt 1
4 Weiche 1, Rückleiter
5 Weiche 1, Schaltkontakt 2
6 Weiche 2a, Schaltkontakt 1
Weiche 2b, Schaltkontakt 2
7 Weichen 2a und 2b, Rückleiter
8 Weiche 2a, Schaltkontakt 2
Weiche 2b, Schaltkontakt 1
9 Weiche 3, Schaltkontakt 1
10 Weiche 3, Rückleiter
20 Weiche 3, Schaltkontakt 2
11 Endbahnhof 1
12 Zwischenhalt 1
13 Zwischenhalt 2
14 Endbahnhof 2
15 Freie Strecke 1
16 Freie Strecke 2
17 Freie Strecke 3
18 Freie Strecke 4
19 Rückleiter
Deutsch
Seite 29
