Exzellenter Wärmeübertragungskoeffizient
Niedrige Oberflächenspannung, gute Benetzungseigenschaften
Kein Gefahrstoff im Sinne des Arbeitsschutzes
Keinerlei chemische Aktivität
Kein Ozonschädigungspotential

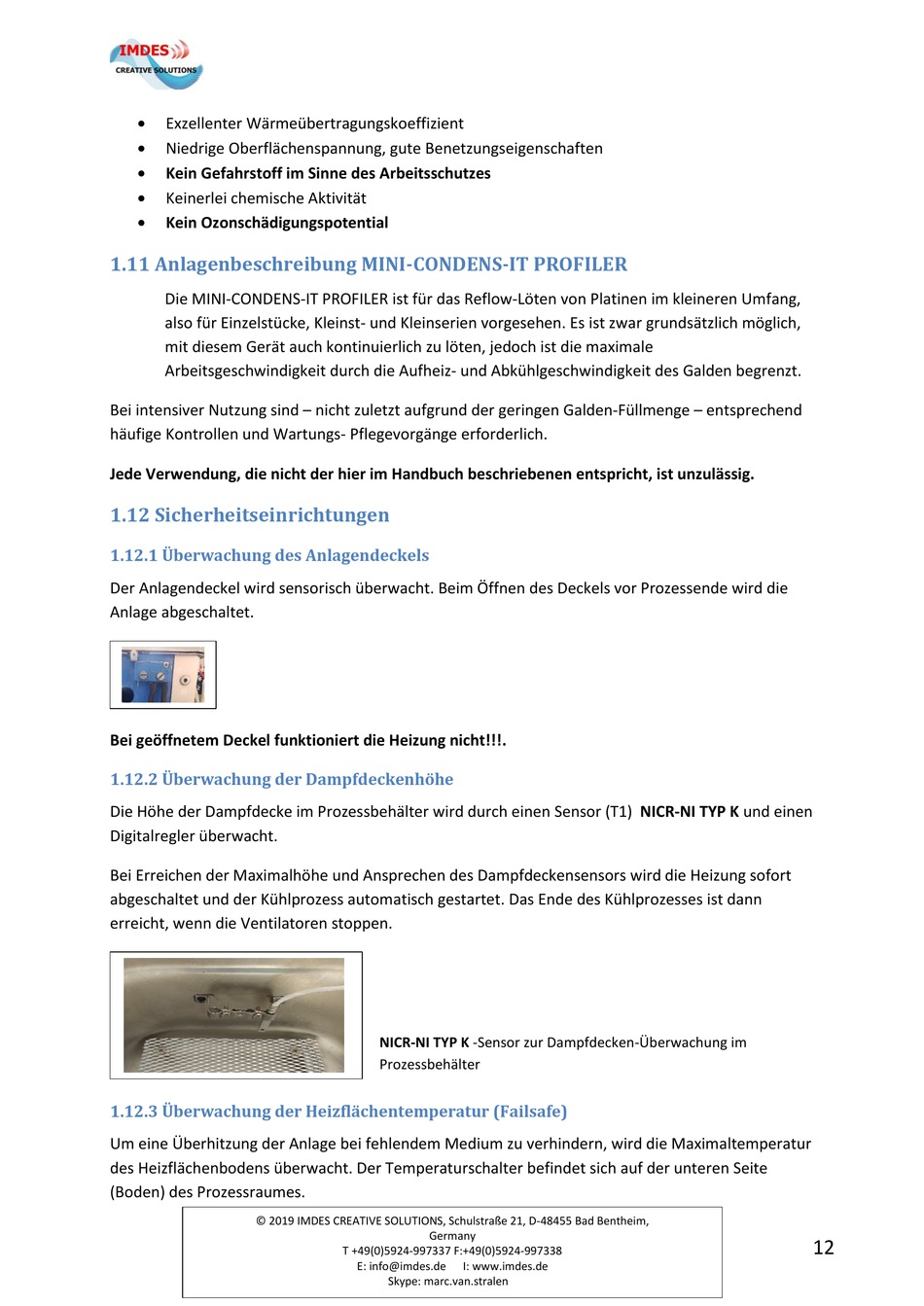

1.11 Anlagenbeschreibung MINI-CONDENS-IT PROFILER
Die MINI-CONDENS-IT PROFILER ist für das Reflow-Löten von Platinen im kleineren Umfang,
also für Einzelstücke, Kleinst- und Kleinserien vorgesehen. Es ist zwar grundsätzlich möglich,
mit diesem Gerät auch kontinuierlich zu löten, jedoch ist die maximale
Arbeitsgeschwindigkeit durch die Aufheiz- und Abkühlgeschwindigkeit des Galden begrenzt.
Bei intensiver Nutzung sind – nicht zuletzt aufgrund der geringen Galden-Füllmenge – entsprechend
häufige Kontrollen und Wartungs- Pflegevorgänge erforderlich.
Jede Verwendung, die nicht der hier im Handbuch beschriebenen entspricht, ist unzulässig.
1.12 Sicherheitseinrichtungen
1.12.1 Überwachung des Anlagendeckels
Der Anlagendeckel wird sensorisch überwacht. Beim Öffnen des Deckels vor Prozessende wird die
Anlage abgeschaltet.
Bei geöffnetem Deckel funktioniert die Heizung nicht!!!.
1.12.2 Überwachung der Dampfdeckenhöhe
Die Höhe der Dampfdecke im Prozessbehälter wird durch einen Sensor (T1) NICR-NI TYP K und einen
Digitalregler überwacht.
Bei Erreichen der Maximalhöhe und Ansprechen des Dampfdeckensensors wird die Heizung sofort
abgeschaltet und der Kühlprozess automatisch gestartet. Das Ende des Kühlprozesses ist dann
erreicht, wenn die Ventilatoren stoppen.
1.12.3 Überwachung der Heizflächentemperatur (Failsafe)
Um eine Überhitzung der Anlage bei fehlendem Medium zu verhindern, wird die Maximaltemperatur
des Heizflächenbodens überwacht. Der Temperaturschalter befindet sich auf der unteren Seite
(Boden) des Prozessraumes.
© 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim,
NICR-NI TYP K -Sensor zur Dampfdecken-Überwachung im
Prozessbehälter
Germany
T +49(0)5924-997337 F:+49(0)5924-997338
E: info@imdes.de
I: www.imdes.de
Skype: marc.van.stralen
12
