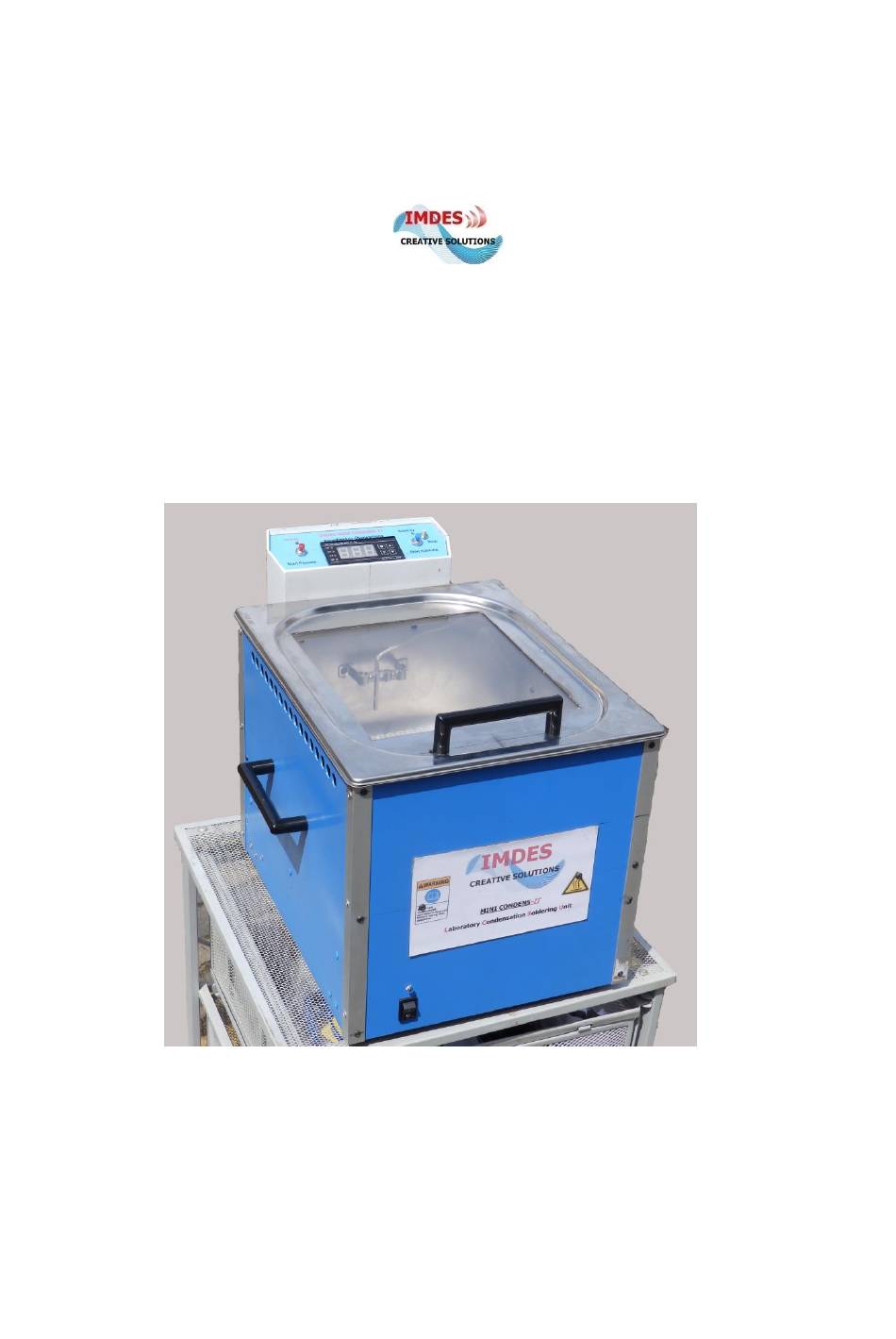

IT PROFILER
IMDES
MINI-CONDENS-
Dampfphasen-Reflow-Lötgerät für den Hobby- und Laborbereich
Einzelstücke bis Kleinserien
Benutzerhandbuch
Version 2.0
Dienstag, 15. Januar 2019
Die perfekte Methode, um SMD-Bauteile schonend zu löten
Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme der Kondensations-Lötanlage genau
durch und bewahren Sie sie als Nachschlagewerk in der Nähe Ihrer Anlage auf.
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Imdes MINI-CONDENS-IT PROFILER
- Seite 1 IT PROFILER IMDES MINI-CONDENS- Dampfphasen-Reflow-Lötgerät für den Hobby- und Laborbereich Einzelstücke bis Kleinserien Benutzerhandbuch Version 2.0 Dienstag, 15. Januar 2019 Die perfekte Methode, um SMD-Bauteile schonend zu löten Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme der Kondensations-Lötanlage genau durch und bewahren Sie sie als Nachschlagewerk in der Nähe Ihrer Anlage auf.
- Seite 2 Die Informationen in diesem Dokument können technische Ungenauigkeiten oder typografische Fehler enthalten. Informationen können ohne Ankündigung verändert oder aktualisiert werden. IMDES CREATIVE SOLUTIONS kann jederzeit ohne vorherige Ankündigung Verbesserungen und / oder Änderungen an den Geräten / der Maschinentechnik, Software und Dokumentationen vornehmen.
-
Seite 3: Inhaltsverzeichnis
1.24 Deckel öffnen ..........................17 1.25 Herausnehmen des Lötguts ....................... 17 1.26 Lötgut fällt in das heiße Galden....................17 1.27 Bedienungspaneel ........................18 © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de I: www.imdes.de... - Seite 4 2 Löten – Verwendung der MINI-CONDENS-IT PROFILER ..............19 2.1 Programmieren von Löt-Profilen ....................19 2.2 Programmierung:........................20 2.3 Profiländerung……………………………………………………………………………………………………………………….21 2.4 Der Anti-Tombstone-Modus (ATS) ist standardmäßig nicht aktiviert!........22 2.5 Wartung ............................22 2.6 Tipps aus der Praxis ........................22 2.7 Galden ablassen und Mediumfiltration ..................23 2.8 Mediumfiltration .........................
- Seite 5 © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de I: www.imdes.de Skype: marc.van.stralen...
-
Seite 6: Vor Dem Betrieb
1 Vor dem Betrieb 1.1 Vorwort Wir freuen uns sehr, dass Sie sich zum Kauf unserer MINI-CONDENS-IT PROFILER, einem kostengünstigen und kompakten Reflow-Lötgerät, entschieden haben. Dieses kompakte Gerät ist für die meisten Zwecke ausreichend und kann Platinen bis zur doppelten Europakartengröße aufnehmen. -
Seite 7: Infrarot-Löten
Die Verwendung von heißem Dampf, dessen Wärmeenergie mittels eines speziellen Wärmeübertragungsmediums durch Kondensation auf eine Leiterplatte übertragen wird. SMD- Bauteile werden so durch Aufschmelzen der Lotpaste auf die Leiterplatte gelötet. © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de... -
Seite 8: Kondensations-Löten: Verfahrensbeschreibung
Galden-Tröpfchen in den Behälter zurück, als ob es im Tank aus einer gewissen Höhe regnen würde. Galden ist ein eingetragenes Warenzeichen der Firma Solvay Solexis, Italien. www.solvayplastics.com © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de... -
Seite 9: Prozessbeschreibung: Mini-Condens-It Profiler
Baugruppe wird mit der Hand im Werkstückträger unten im Prozessraum platziert Prozessflüssigkeit wird bis zu ihrem Siedepunkt aufgeheizt (z.B. 230°C für bleifreie Anwendungen) Siedepunkt ist zugleich die Prozesstemperatur © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de I: www.imdes.de Skype: marc.van.stralen... - Seite 10 Kondensation stoppt automatisch und Dampfzone steigt weiter an Lötvorgang ist beendet Dampfzone sinkt, Baugruppe wieder außerhalb der Dampfzone © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de I: www.imdes.de Skype: marc.van.stralen...
-
Seite 11: Die Vorteile Auf Einen Blick
Exzellente Materialverträglichkeit Hohe Beständigkeit gegen reaktive Chemikalien Gute dielektrische Eigenschaften Niedriger Dampfdruck Kein Flammpunkt Hohe Dampfdichte © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de I: www.imdes.de Skype: marc.van.stralen... -
Seite 12: Anlagenbeschreibung Mini-Condens-It Profiler
Kein Ozonschädigungspotential 1.11 Anlagenbeschreibung MINI-CONDENS-IT PROFILER Die MINI-CONDENS-IT PROFILER ist für das Reflow-Löten von Platinen im kleineren Umfang, also für Einzelstücke, Kleinst- und Kleinserien vorgesehen. Es ist zwar grundsätzlich möglich, mit diesem Gerät auch kontinuierlich zu löten, jedoch ist die maximale Arbeitsgeschwindigkeit durch die Aufheiz- und Abkühlgeschwindigkeit des Galden begrenzt. -
Seite 13: Kühlsystem
Gegenständen haben, damit eine ausreichende Luftzufuhr gesichert ist. Links und rechts am Gerät befinden sich Lüftungsöffnungen, aus denen kurzzeitig (unmittelbar am Ende eines Lötvorgangs) bis zu 140 °C warme Luft ausgeblasen werden kann! © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de... -
Seite 14: Deckel
Der Anlagendeckel sollte im Hinblick auf niedrige Medienverluste nur zum Einlegen und zur Entnahme des Lötguts geöffnet werden. Das Erreichen eines Minimalstandes des Prozessmediums muss vom Bediener mit Hilfe des mitgelieferten Peilstocks (Aluminiumröhrchen, Messingröhrchen) überwacht werden. © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de I: www.imdes.de... -
Seite 15: Sicherheitshinweise
Bei Wartungsarbeiten an elektrischen oder mechanischen Teilen muss die Anlage spannungslos gemacht werden. Sicherheitseinrichtungen der Anlage dürfen nicht manipuliert werden. Die Lötanlage darf ohne vorherige Rücksprache mit IMDES CREATIVE SOLUTIONS PROFILER weder umgebaut noch in irgendwelcher Weise verändert werden! Schutzvorrichtungen dürfen nicht unwirksam gemacht werden! ... -
Seite 16: Befüllung Mit Galden
Filtermaterialien müssen als Sondermüll entsorgt werden. 1.21 Befüllung mit Galden Nehmen Sie den Edelstahl-Glasdeckel der MINI-CONDENS-IT PROFILER ab und gießen Sie so viel Galden in den Edelstahl-Tank, bis der Boden komplett bedeckt ist (in der Mitte des Bodens mindestens 3 mm Flüssigkeitsstand!) Das Gerät sollte dabei nicht heißer als 100 °C sein. Nutzen Sie dazu den mitgelieferten Galden-Peilstock (ein Messingröhrchen), der auch zur Entleerung des... -
Seite 17: Deckel Öffnen
Platine sollten also keinen Temperaturschäden erleiden. Schalten Sie das Gerät einfach aus und warten Sie, bis das Gerät ganz abgekühlt ist. Anschließend kann das Lötgut gefahrlos entnommen werden. © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de... -
Seite 18: Bedienungspaneel
1.27 Bedienungspult © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de I: www.imdes.de Skype: marc.van.stralen... -
Seite 19: Löten - Verwendung Der Mini-Condens-It Profiler
AntiTombStTime ist Standardmäßig nicht Aktiviert und ist eingestellt auf 0 Sekunden AntiTomb Temp ist eingestellt auf 200 ° C (Für bleifreie Lote ) oder auf 160 ° C (Für bleihaltige Lote) © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de... -
Seite 20: Programmierung
Voor loodvrij soldeer (voor speciale loodvrije produkten) Maximale Löttemperatur 260°C Für bleifreie Lote (spezielles Lötgut) Maximum solder temperature 260°C for lead free solder (special lead free product) © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de I: www.imdes.de... -
Seite 21: Profiländerung
Das Display zeigt dann das Boot-Menü mit den zuletzt gespeicherten Daten an. Gal 230 Pht 150 ° Prof 30s GrB=ok Durch Drücken der grünen Taste wird der Reflow-Prozess gestartet. !!! © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de I: www.imdes.de Skype: marc.van.stralen... -
Seite 22: Der Anti-Tombstone-Modus (Ats) Ist Standardmäßig Nicht Aktiviert
Reinigen Sie daher lieber öfter, dann geht dies bedeutend leichter. Speziell am Boden wird bald die Kontur der Heizschlange zu sehen sein. © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de... -
Seite 23: Galden Ablassen Und Mediumfiltration
Legen Sie unterschiedlich dicke Gegenstände (z.B. Brettchen oder Bücher, bis ca. 5 cm dick)unter die drei Standfüße der MINI-CONDENS-IT PROFILER , so dass das Galden in einer der vorderen Ecken des Tanks zusammen läuft. Achten Sie aber darauf, dass die MINI-CONDENS-IT sicher steht und nicht wackelt. -
Seite 24: Reinigung Und Pflege
Wasser befeuchtet wurde. Keinesfalls triefend nasse Tücher oder Schwämme verwenden, es könnte Wasser in das Gerät eindringen! 2.9.3 Modellvarianten Zusätzlich zur vorliegenden MINI-CONDENS-IT PROFILER gibt es auch noch die größere JUMBO- CONDENS-IT und ganz große die DINO CONDENS IT. Sollten Sie daran Interesse haben, kontaktieren Sie uns bitte. -
Seite 25: Rechtliche Hinweise
Das Gerät ist kostenfrei und gut verpackt an uns zu senden, nachdem es gründlich von Galden-Resten gesäubert wurde. 3.2 Haftungsausschluss Wir, IMDES CREATIVE SOLUTIONS, erklären ausdrücklich, dass Forderungen auf Schadenersatz selbst dann und allein auf die Instandsetzung des Gerätes und bis zu dessen aktuellem Zeitwert beschränkt sind, wenn das Gerät nachweislich bestimmungsgemäß verwendet wurde. - Seite 26 Aufgrund der vorgenommenen Messungen wird bestätigt, dass das Gerät die vorgeschriebenen Grenzwerte nicht überschreitet, somit den CE-Richtlinien entspricht, und daher das CE-Gütezeichen tragen darf. © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de I: www.imdes.de...
-
Seite 27: Tipps Zum Löten
Es erfolgt keine Lötverbindung mit dem darunter liegenden Anschlusspad. Die Ursache für den Wicking-Effekt ist meistens eine schlechte Lötbarkeit der Anschlusspads auf der Baugruppe. © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de I: www.imdes.de... -
Seite 28: Tombstone-Effekt (Grabsteineffekt)
Je weiter sich die Lötstelle unter dem Bauelement befindet, desto schlechter ist eine mögliche nachfolgende Kontrolle der Lötstelle möglich. 2. Eine weitere Rolle bei der Auslegung der Padgeometrie spielen die Metallisierungen der Lötflächen der Bauelemente. © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de I: www.imdes.de... -
Seite 29: Popcorn-Effekt (Englisch „Popcorning")
Bauelemente auf der Oberseite der Platine zu platzieren. Falls schwere Bauelemente geklebt werden müssen, sind SMD-Kleber erhältlich, die bei den Prozesstemperaturen der Dampfphase aushärten. Unterlagen zu den Klebstoffen sind bei IMDES Creative Solutions erhältlich. 4.6 Lotpaste schmilzt nicht auf Die Verweildauer im Lötbereich ist zu kurz. -
Seite 30: Lotpastenauswahl
4.9 Umweltgerechte Entsorgung Helfen Sie mit beim Umweltschutz! Bitten denken Sie an Ihre örtlichen Umweltschutzauflagen: geben Sie elektrische Geräte zur Entsorgung bei den entsprechenden Sammelstellen ab. © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de I: www.imdes.de... -
Seite 31: Löten Von Doppelseitigen Smd-Platinen
Nur größere, schwere Bauteile, die ein ungünstiges Masse-Lötoberflächenverhältnis haben, könnten abfallen. Sollte es nicht vermeidbar sein, dass sich solche Bauteile auch an der Unterseite der Platine befinden, müssen sie geklebt werden. © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de... -
Seite 32: Siebdruck Der A-Seite
Nach dem Aufbringen der Lotpaste wird nun die Seite A mit Bauteilen bestückt. Dabei sind keine Besonderheiten zu beachten. Stellen Sie sicher, dass alle Arbeitsflächen ESD-sicher oder geerdet sind. Verwenden Sie dazu Epoxy, Karton oder Holz. © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de I: www.imdes.de... -
Seite 33: Löten Der
Sie noch einige alte Platinen herumliegen, welche Sie für diesen Zweck gebrauchen können. Alternativ können Sie kleine Metallteile verwenden oder andere Materialen, welche der Ofentemperatur standhalten. Sie können dazu auch große Sammelmappenclips aus Metall benutzen. © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de I: www.imdes.de... -
Seite 34: Haltbarkeit Von Lotpasten
Oft erscheint die Paste optisch noch in gutem Zustand, aber das Ergebnis nach dem Löten ist erschreckend. Es ergeben sich schlechte Lötverbindungen, Lötbällchen oder Gaseinschlüsse. © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de... - Seite 35 Nichtbeachtung schlechte Lötstellen entstehen. Lotpaste, die nach dem Auftragen noch auf der Schablone übrig ist, darf allerdings niemals zurück in den Tiegel. © 2019 IMDES CREATIVE SOLUTIONS, Schulstraße 21, D-48455 Bad Bentheim, Germany T +49(0)5924-997337 F:+49(0)5924-997338 E: info@imdes.de...
