Installationsanleitung beachten
Die Installationsanleitung ist Teil des Produktes und ein wichtiger Baustein im
Sicherheitskonzept.
• Installationsanleitung lesen und befolgen.
• Installationsanleitung stets am Produkt verfügbar halten.
• Installationsanleitung an alle nachfolgenden Verwender des Produkts
weiter geben.
Bestimmungsgemässe Verwendung
Das Produkt ist ausschliesslich dazu bestimmt, nach Einbau in ein PE-Rohr-
leitungssystem Medien innerhalb der zugelassenen Druck- und Temperatur-
grenzen durchzuleiten.
Anwendung Muffe SDR11:
PE Rohrleitungssysteme welche Trinkwasser bis zu 16 bar oder Gas bis zu
10 bar befördern. Weitere Anwendungen nach Rücksprache mit dem Hersteller
möglich.
Anwendung Muffe SDR17:
PE Rohrleitungssysteme welche Trinkwasser bis zu 10 bar oder Gas bis zu
5 bar befördern. Weitere Anwendungen nach Rücksprache mit dem Hersteller
möglich.
Zu diesem Dokument
Dieses Dokument beinhaltet alle notwendigen Informationen, um das Produkt
zu installieren.
Beschriebene Produktvariante
Diese Installationsanleitung beschreibt Elektroschweissmuffen ELGEF Plus,
d355 bis d800 mm SDR11 sowie d355 bis d800 mm SDR17 aus PE100.
Mitgeltende Dokumente
• Technisches Handbuch für PE Rohrleitungssysteme in der Versorgung.
• Bedienungsanleitung Elektroschweissgerät.
• Georg Fischer Planungsgrundlagen Industrie.
Diese Unterlagen erhalten Sie über Ihre Georg Fischer-Vertretung oder
unter www.gfps.com.
Sicherheit und Verantwortung
Um die Sicherheit im Betrieb zu gewährleisten, ist der Betreiber für folgende
Massnahmen verantwortlich:
• Produkt wird bestimmungsgemäss verwendet.
• Montage wird von Fachpersonal durchgeführt.
• Rohrleitungssystem ist fachgerecht verlegt und wird regelmässig überprüft.
• Personal wird regelmässig in Arbeitssicherheit und Umweltschutz an druck-
führenden Rohrleitungen unterwiesen.
Das Personal ist für folgende Massnahmen verantwortlich:
• Kennen, Verstehen und Beachten der vorliegenden Installationsanleitung.
Transport und Lagerung
• Das Produkt in der Originalverpackung transportieren und lagern.
• Das Produkt vor Staub, Schmutz, Feuchtigkeit sowie Wärme- und UV-Strah-
lung schützen.
• Das Produkt muss flach gelagert und transportiert werden.
Haftungsausschluss
Die technischen Daten sind unverbindlich. Sie gelten nicht als zugesicherte Ei-
genschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Änderun-
gen vorbehalten. Es gelten unsere Allgemeinen Verkaufsbedingungen.
8
Observe installation manual
The installation manual is part of the product and an important module of
the safety concept.
• Read and observe installation manual.
• Installation manual must be available at the product.
• Pass installation manual on to further users of the product.
Intended use
The product is intended exclusively for conveying media in the allowable
pressure and temperature range in PE piping systems into which it has been
installed.
Application for couplers SDR11:
PE piping systems which transports potable water up to 16 bar or gas up to
10 bar. Further applications may be possible, please contact the manufactu-
rer for consultation.
Application for couplers SDR17:
PE piping systems which transports potable water up to 10 bar or gas up to 5
bar. Further applications may be possible, please contact the manufacturer
for consultation.
Regarding this document
This document describes all necessary information to install the product.
Described product type
This installation manual describes the installation of PE 100 electrofusion
couplers ELGEF Plus, d355 up to d800 mm SDR11 and d355 up to d800 mm
SDR17.
Related documents to this installation manual
• Technical Manual for PE Piping Systems in Utilities.
• Operating instruction of the fusion unit.
• Georg Fischer Planning Fundamentals Industry.
The documents may be obtained from your Georg Fischer sales company or
via
www.gfps.com.
Safety and responsibility
To guarantee the safety at work, the operator is responsible for following
actions:
• Product must only be used according to the specifications for which it has
been intended.
• Assembly and installation must be carried out by qualified personnel.
• Piping systems must be installed by professionals and its functionality
checked regularly.
• Personnel must be instructed on a regular basis in all aspects of work
safety and environmental protection especially those pertaining to pressu-
re–bearing piping system.
The personnel is responsible for following actions:
• Knowing, understanding and adhering to this installation manual.
Transport and storage
• The product must be transported and stored in its original packaging.
• Protect the product from dirt, dust, humidity, and especially heat and UV
radiation.
• The product must be stored and transported in flat position.
Disclaimer
The technical data are not binding. They neither constitute expressly war-
ranted characteristics nor guaranteed properties nor a guaranteed durabili-
ty. They are subject to modification. Our General Terms of Sale apply.
Georg Fischer Piping Systems Ltd.
Ebnatstrasse 111, 8201 Schaffhausen/Switzerland
Phone +41 (0)52 631 11 11, Fax +41 (0)52 631 28 00
info.ps@georgfischer.com, www.gfps.com
173 282 655
GFDO_6333_1_4 (11.13)
© Georg Fischer Piping Systems Ltd.
CH-8201 Schaffhausen/Switzerland, 2013
GF Piping Systems
Installationsanleitung
Installation manual

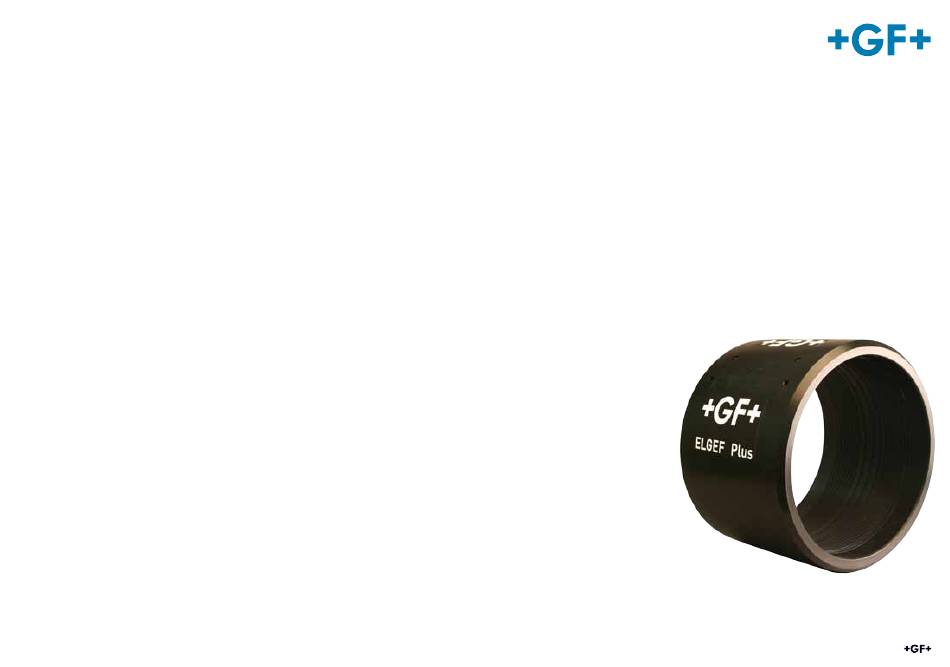

Elektroschweissmuffe ELGEF Plus
d355 bis d800mm, SDR11/ SDR17
Electrofusion couplers ELGEF Plus
d355 to d800mm, SDR11/ SDR17
