Elektroschweissmuffe Elgef Plus D75 Bis D31 Mm, Sdr11, D160 Bis D315 Mm, Sdr17 - GF ELGEF Plus Installationsanleitungen

Installationsanleitung beachten
Die Installationsanleitung ist Teil des Produktes und ein wichtiger Baustein im Sicher-
heitskonzept. Nichtbeachtung kann zu schweren Verletzungen oder Tod führen.
• Installationsanleitung lesen und befolgen.
• Installationsanleitung stets am Produkt verfügbar halten.
• Installationsanleitung an alle nachfolgenden Verwender des Produkts weiter geben.
Bestimmungsgemässe Verwendung
Das Produkt ist ausschliesslich dazu bestimmt, nach Einbau in ein Rohrleitungssystem
Medien innerhalb der zugelassenen Druck- und Temperaturgrenzen durchzuleiten oder
den Durchfluss zu regeln.
Anwendung Muffe SDR11:
PE Rohrleitungssysteme welche Trinkwasser bis zu 16 bar oder Gas bis zu 10 bar beför-
dern. Weitere Anwendungen nach Rücksprache mit dem Hersteller möglich.
Anwendung Muffe SDR17:
PE Rohrleitungssysteme welche Trinkwasser bis zu 10 bar oder Gas bis zu 5 bar beför-
dern. Weitere Anwendungen nach Rücksprache mit dem Hersteller möglich.
Zu diesem Dokument
Dieses Dokument beinhaltet alle notwendigen Informationen, um das Produkt zu instal-
lieren.
Beschriebene Produktvariante
Diese Installationsanleitung beschreibt Elektroschweissmuffen ELGEF Plus,
d75 bis d315 mm, SDR11 sowie d160 bis d315 mm, SDR17 aus PE100.
Mitgeltende Dokumente
• Technisches Handbuch für PE Rohrleitungssysteme in der Versorgung.
• Bedienungsanleitung Elektroschweissgerät.
• Georg Fischer Planungsgrundlagen Industrie.
Diese Unterlagen erhalten Sie über Ihre Georg Fischer-Vertretung oder
unter www.gfps.com.
Sicherheit und Verantwortung
Um die Sicherheit im Betrieb zu gewährleisten, ist der Betreiber für folgende Massnah-
men verantwortlich:
• Produkt wird bestimmungsgemäss verwendet.
• Montage wird von Fachpersonal durchgeführt.
• Rohrleitungssystem ist fachgerecht verlegt und wird regelmässig überprüft.
• Personal wird regelmässig in Arbeitssicherheit und Umweltschutz an druckführenden
Rohrleitungen unterwiesen.
Das Personal ist für folgende Massnahmen verantwortlich:
• Kennen, Verstehen und Beachten der vorliegenden Installationsanleitung.
Transport und Lagerung
• Das Produkt in der Originalverpackung transportieren und lagern.
• Das Produkt vor Staub, Schmutz, Feuchtigkeit sowie Wärme- und UV-Strahlung schüt-
zen.
• Das Produkt muss flach gelagert und transportiert werden.
Haftungsausschluss
Die technischen Daten sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften
oder als Beschaffenheits- oder Haltbarkeitsgarantien. Änderungen vorbehalten. Es gelten
unsere Allgemeinen Verkaufsbedingungen.
6
Observe installation manual
The installation manual is part of the product and an important module of the safety
concept. Non-observance could result in serious injury or death
• Read and observe installation manual.
• Installation manual must be available at the product.
• Pass installation manual to following users of the product.
Intended use
The product is intended exclusively for conveying media in the allowable pressure
and temperature range or for controlling flow in piping systems into which it has been
installed.
Application couplers SDR11:
PE piping system which transports drinking water up to 16 bar or gas up to 10 bar.
After consulting the manufacturer, further applications are possible.
Application couplers SDR17:
PE piping system which transports drinking water up to 10 bar or gas up to 5 bar. After
consulting the manufacturer, further applications are possible.
Regarding this document
This document describes all necessary information to install the product.
Described product type
This installation manual describes electrofusion couplers ELGEF Plus,
d75 up to d315 mm, SDR11 and d160 up to d315 mm, SDR17 made of PE100.
Related documents to this installation manual
• Technical Manual for PE Piping Systems in Utilities.
• Operating instruction fusion unit.
• Georg Fischer Planning Fundamentals Industry.
The documents may be obtained from your Georg Fischer sales company
or via www.gfps.com.
Safety and responsibility
To guarantee the safety at work, the operator is responsible for following actions:
• Product must only be used according to the specifications for which it has been
intended.
• Assembly and installation must be carried out by qualified personnel.
• Piping system must be installed by professionals and its functionality is checked
regularly.
• Personnel must be instructed on a regular basis in all aspects of work safety and
environmental protection especially those pertaining to pressure–bearing piping
system.
The personnel is responsible for following actions:
• Knowing, understanding and adhering to this installation manual.
Transport and storage
• The product must be transported and stored in its original packaging.
• Protect the product from dirt, dust, humidity, and especially heat and UV radiation.
• The product must be stored and transported in flat position.
Disclaimer
The technical data are not binding. They neither constitute expressly warranted cha-
racteristics nor guaranteed properties nor a guaranteed durability. They are subject
to modification. Our General Terms of Sale apply.
Georg Fischer Piping Systems Ltd.
Ebnatstrasse 111, 8201 Schaffhausen/Switzerland
Phone +41 (0)52 631 11 11, Fax +41 (0)52 631 28 00
info.ps@piping.georgfischer.com, www.gfps.com
173 282 625
GFDO_6295_1_4 (11.13)
© Georg Fischer Piping Systems Ltd.
CH-8201 Schaffhausen/Switzerland, 2013
GF Piping Systems
Installationsanleitung
Installation manual

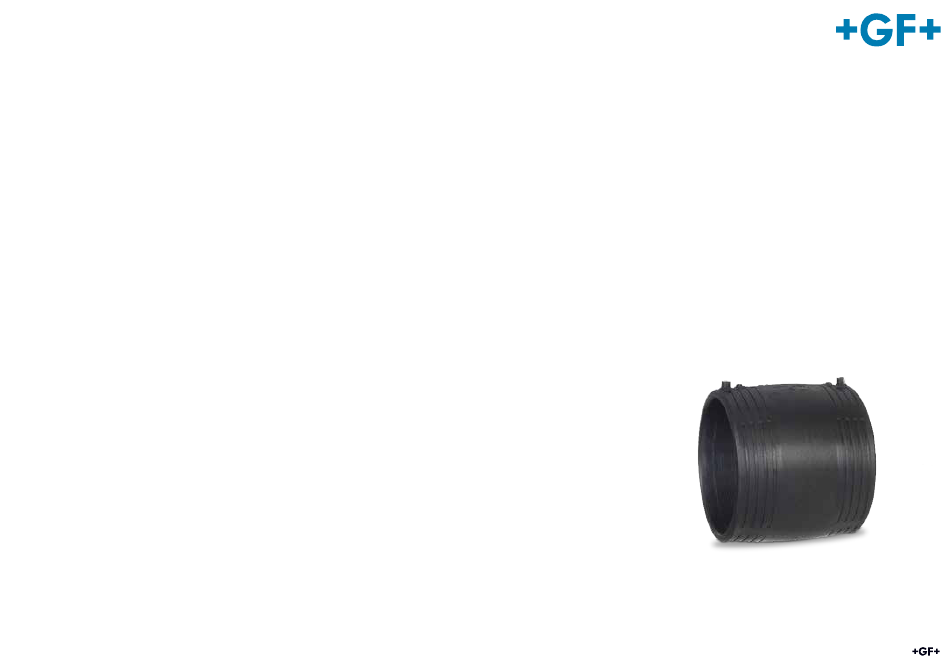

Elektroschweissmuffe ELGEF Plus
d75 bis d315mm SDR11
d160 bis d315mm SDR17
Electrofusion couplers ELGEF Plus
d75 to d315mm SDR11
d160 to d315mm SDR17
