GF ELGEF Plus Installationsanleitung

Installationsanleitung beachten
Die Installationsanleitung ist Teil des Produktes und ein wichtiger Baustein im
Sicherheitskonzept. Nichtbeachtung kann zu schweren Verletzungen oder Tod
führen.
• Installationsanleitung lesen und befolgen.
• Installationsanleitung stets am Produkt verfügbar halten.
• Installationsanleitung an alle nachfolgenden Verwender des Produkts
weiter geben.
Bestimmungsgemässe Verwendung
Das Produkt ist ausschliesslich dazu bestimmt, nach Einbau in ein Rohrlei-
tungssystem Medien innerhalb der zugelassenen Druck- und Temperaturgren-
zen durchzuleiten oder den Durchfl uss zu regeln.
Anwendung: PE-Rohrleitungssysteme, welche Trinkwasser bis zu 16 bar oder
Gas bis zu 10 bar befördern. Weitere Anwendungen nach Rücksprache mit dem
Hersteller möglich.
Zu diesem Dokument
Dieses Dokument beinhaltet alle notwendigen Informationen, um das Produkt
zu installieren.
Beschriebene Produktvariante
Diese Installationsanleitung beschreibt Anbohrschellen ELGEF Plus
d63 – d160 mm, PE100, SDR 11.
Mitgeltende Dokumente
• Technisches Handbuch für PE-Rohrleitungssysteme in der Versorgung.
• Bedienungsanleitung Elektroschweissgerät.
• Georg Fischer Planungsgrundlagen Industrie.
Diese Unterlagen erhalten Sie über Ihre Georg-Fischer-Vertretung oder
unter www.gfps.com.
Sicherheit und Verantwortung
Um die Sicherheit im Betrieb zu gewährleisten, ist der Betreiber für folgende
Massnahmen verantwortlich:
• Produkt wird bestimmungsgemäss verwendet.
• Montage wird von Fachpersonal durchgeführt.
• Rohrleitungssystem ist fachgerecht verlegt und wird regelmässig überprüft.
• Personal wird regelmässig in Arbeitssicherheit und Umweltschutz an druck-
führenden Rohrleitungen unterwiesen.
Das Personal ist für folgende Massnahmen verantwortlich:
• Kennen, Verstehen und Beachten der vorliegenden Installationsanleitung.
Transport und Lagerung
• Das Produkt in der Originalverpackung transportieren und lagern.
• Das Produkt vor Staub, Schmutz, Feuchtigkeit sowie Wärme- und UV-Strah-
lung schützen.
Haftungsausschluss
Die technischen Daten sind unverbindlich. Sie gelten nicht als zugesicherte
Eigenschaften oder als Beschaff enheits- oder Haltbarkeitsgarantien. Änderun-
gen vorbehalten. Es gelten unsere Allgemeinen Verkaufsbedingungen.
Observe installation manual
The installation manual is part of the product and an important module of the safe-
ty concept. Non-observance could result in serious injury or death
• Read and observe installation manual.
• Installation manual must be available at the product.
• Pass installation manual to following users of the product.
Intended use
The product is intended exclusively for conveying media in the allowable pressure
and temperature range or for controlling fl ow in piping systems into which it has
been installed.
Application: PE piping system which transports drinking water up to 16 bar or gas
up to 10 bar. After consulting the manufacturer, further applications are possible.
Regarding this document
This document describes all necessary information to install the product.
Described product type
This installation manual describes electrofusion tapping saddles ELGEF Plus
d63 – d160 mm, PE100, SDR 11.
Related documents to this installation manual
• Technical Manual for PE Piping Systems in Utilities.
• Operating instruction fusion unit.
• Georg Fischer Planning Fundamentals Industry.
The documents may be obtained from your Georg Fischer sales company or via
www.gfps.com.
Safety and responsibility
To guarantee the safety at work, the operator is responsible for following actions:
• Product must only be used according to the specifi cations for which it has been
intended.
• Assembly and installation must be carried out by qualifi ed personnel.
• Piping system must be installed by professionals and its functionality is checked
regularly.
• Personnel must be instructed on a regular basis in all aspects of work safety and
environmental protection especially those pertaining to pressure–bearing piping
system.
The personnel is responsible for following actions:
• Knowing, understanding and adhering to this installation manual.
Transport and storage
• The product must be transported and stored in its original packaging.
• Protect the product from dirt, dust, humidity, and especially heat and UV
radiation.
Disclaimer
The technical data are not binding. They neither constitute expressly warranted
characteristics nor guaranteed properties nor a guaranteed durability. They are
subject to modifi cation. Our General Terms of Sale apply.
Georg Fischer Piping Systems Ltd.
Ebnatstrasse 111, 8201 Schaff hausen/Switzerland
Phone +41 (0)52 631 11 11, Fax +41 (0)52 631 28 00
info.ps@georgfi scher.com, www.gfps.com
173.282.641
GFDO_6261_1f_4f (09.20)
© Georg Fischer Piping Systems Ltd.
CH-8201 Schaff hausen/Switzerland, 2020
GF Piping Systems
Installationsanleitung
Installation manual

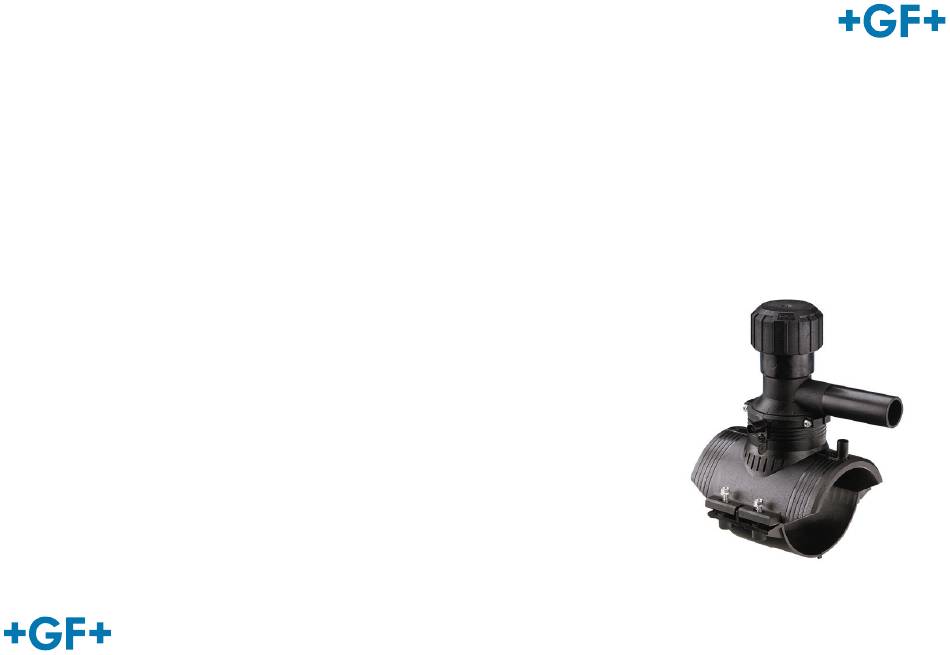

Anbohrschelle ELGEF Plus
mm
d63 – d160
Tapping saddle ELGEF Plus
mm
d63 – d160
