Aufstellen und Erstinbetriebnahme
3.13 Anschließen an den Schornstein
2 Versionen des Aufsatzes sind verfügbar:
Abgang oben
Der Abgasstutzen befi ndet sich mittig oben auf der
Guss-Abdeckung
Abgang hinten
Der Abgasstutzen befi ndet sich hinten am Ofen,
Durchmesser 150 mm.
Wird das Abgasrohr direkt nach hinten durch eine
Gebäudewand mit brennbaren Baustoffen geführt,
sind die notwendigen Abstände zwischen Abgasrohr
und brennbaren Baustoffen nach Feuerungsver-
ordnung unbedingt einzuhalten.
Der Einstellbereich der Stellfüße beträgt bis
maximal 15mm.
Die Höhe des waagerechten bzw. seitlichen Abgangs
ist maximal um diese 15mm einstellbar.
Die unterschiedliche Bauhöhe des weiß emaillierten
und des schwarzen COLONA ist zu berücksichtigen:
Als Maß für Höhe seitlicher/hinterer Abgang (Mitte)
ergibt sich:
weiß emailliert, ca. 1680mm bis 1695mm
schwarz lackiert, ca. 1670mm .bis 1685mm
Die beiden Versionen „weiß emailliert" und „schwarz lackiert" unterscheiden sich in der Höhe.
36
58

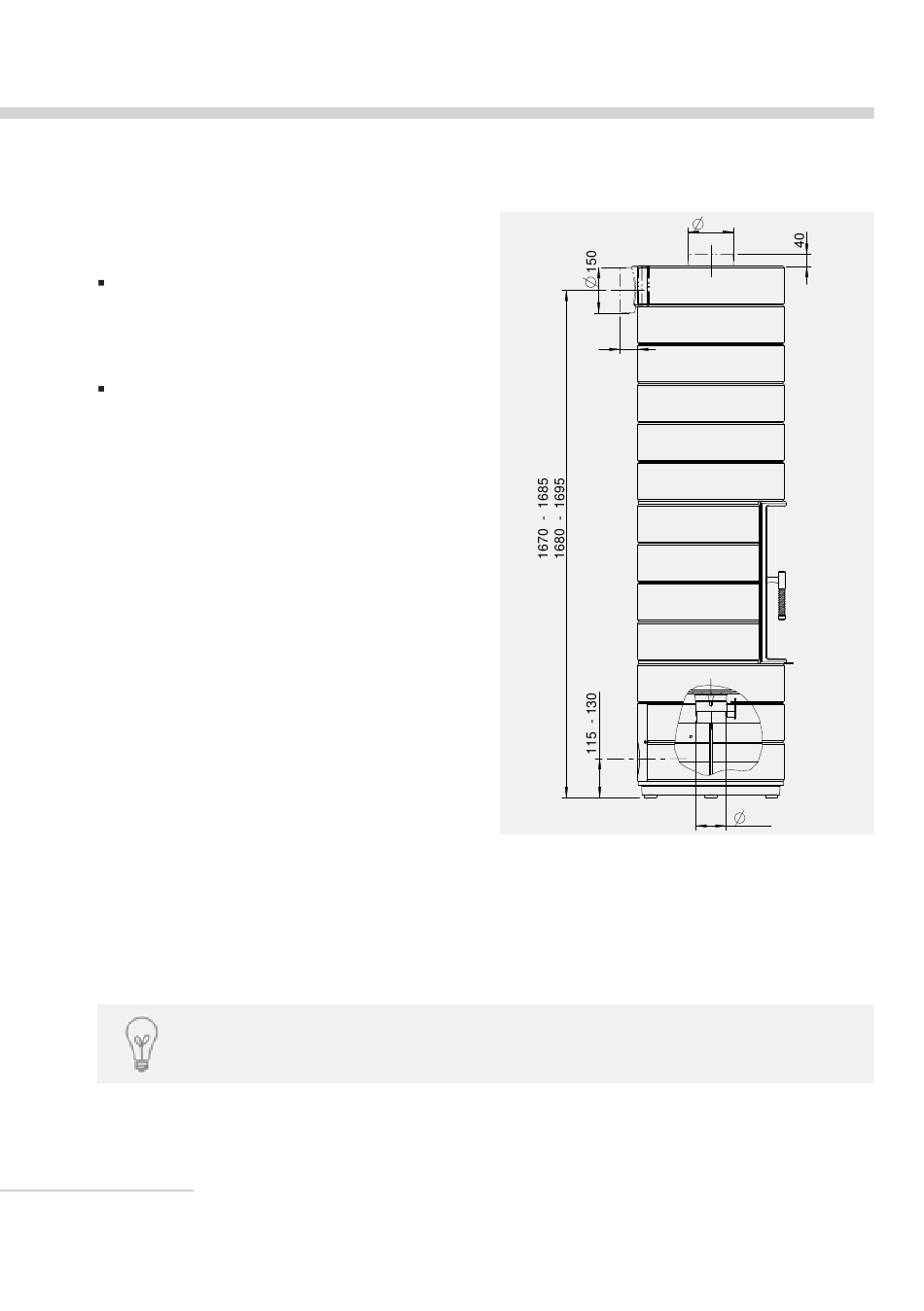

Abb. 3.33 Möglichkeiten des Abgasanschlusses
150
100
