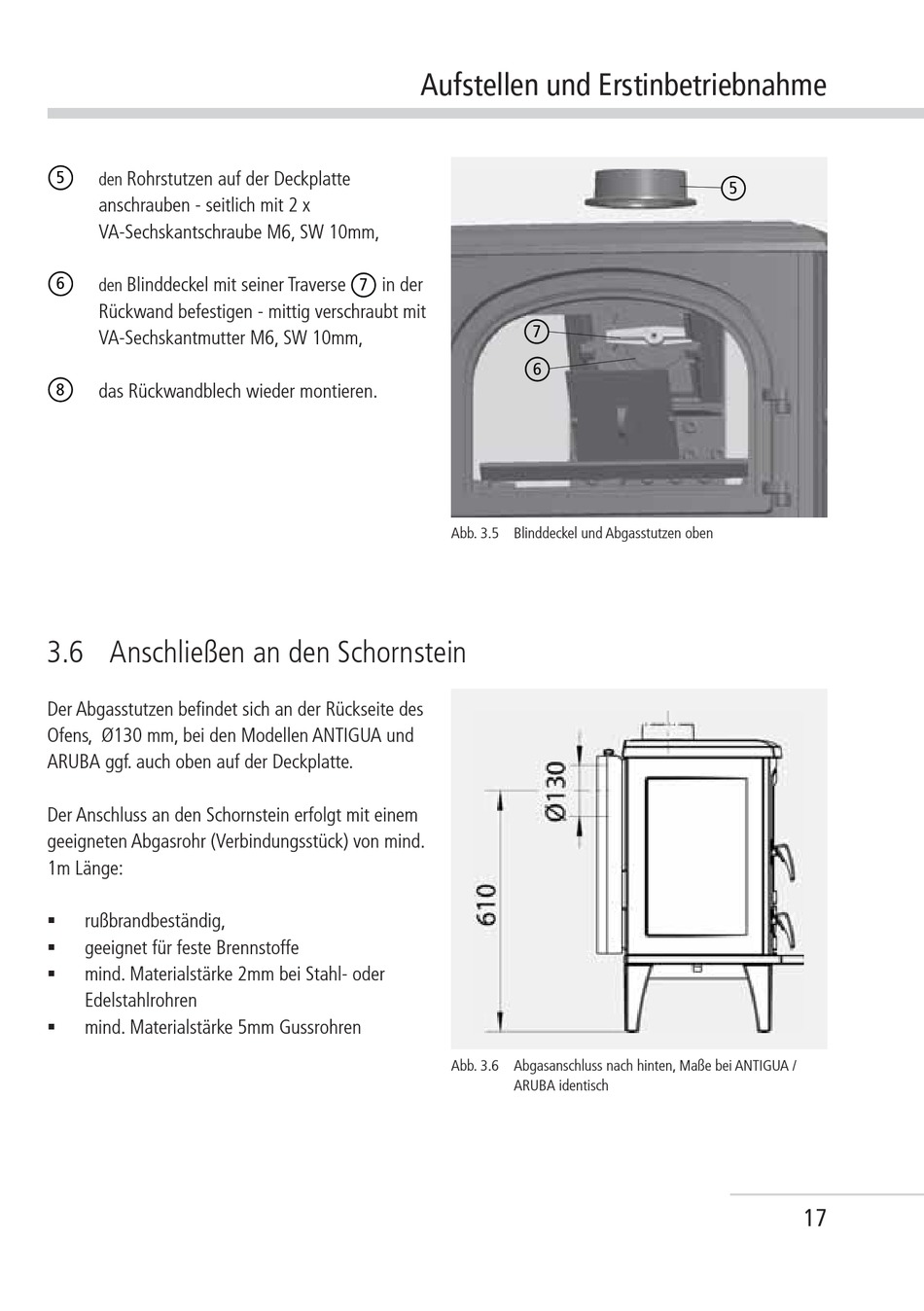

5 Rohrstutzen auf der Deckplatte
den
anschrauben - seitlich mit 2 x
VA-Sechskantschraube M6, SW 10mm,
6 Blinddeckel mit seiner Traverse
den
Rückwand befestigen - mittig verschraubt mit
VA-Sechskantmutter M6, SW 10mm,
8 das Rückwandblech wieder montieren.
3.6 Anschließen an den Schornstein
Der Abgasstutzen befi ndet sich an der Rückseite des
Ofens, Ø130 mm, bei den Modellen ANTIGUA und
ARUBA ggf. auch oben auf der Deckplatte.
Der Anschluss an den Schornstein erfolgt mit einem
geeigneten Abgasrohr (Verbindungsstück) von mind.
1m Länge:

rußbrandbeständig,

geeignet für feste Brennstoffe

mind. Materialstärke 2mm bei Stahl- oder
Edelstahlrohren

mind. Materialstärke 5mm Gussrohren
Aufstellen und Erstinbetriebnahme
in der
7
7
6
Abb. 3.5 Blinddeckel und Abgasstutzen oben
Abb. 3.6 Abgasanschluss nach hinten, Maße bei ANTIGUA /
ARUBA identisch
