Verbrennungsluftleitung anschließen
Die Drehkonsole kann an eine Verbrennungsluftleitung angeschlossen werden, wenn diese mittig unter dem
COLONA aus dem Boden (Aufstellfl äche) herausgeführt wird.
Der Anschluss der Drehkonsole an die Verbrennungsluftleitung kann vor der Montage der Drehkonsole unter
dem COLONA erfolgen.
Die Verbrennungsluftleitung kann aber auch
nachträglich angeschlossen werden.
Das Drehkonsolen-Oberteil abbauen - dazu
1
3 Schrauben
2
Innensechskant (Inbus), 3mm,
die Einstellscheibe für die seitlichen
3
Anschläge ausbauen - dazu
3 Schrauben
4
Innensechskant (Inbus), 3mm,
den Verbrennungsluftstutzen nach oben
5
herausnehmen und die Leitung anschließen.
3
4

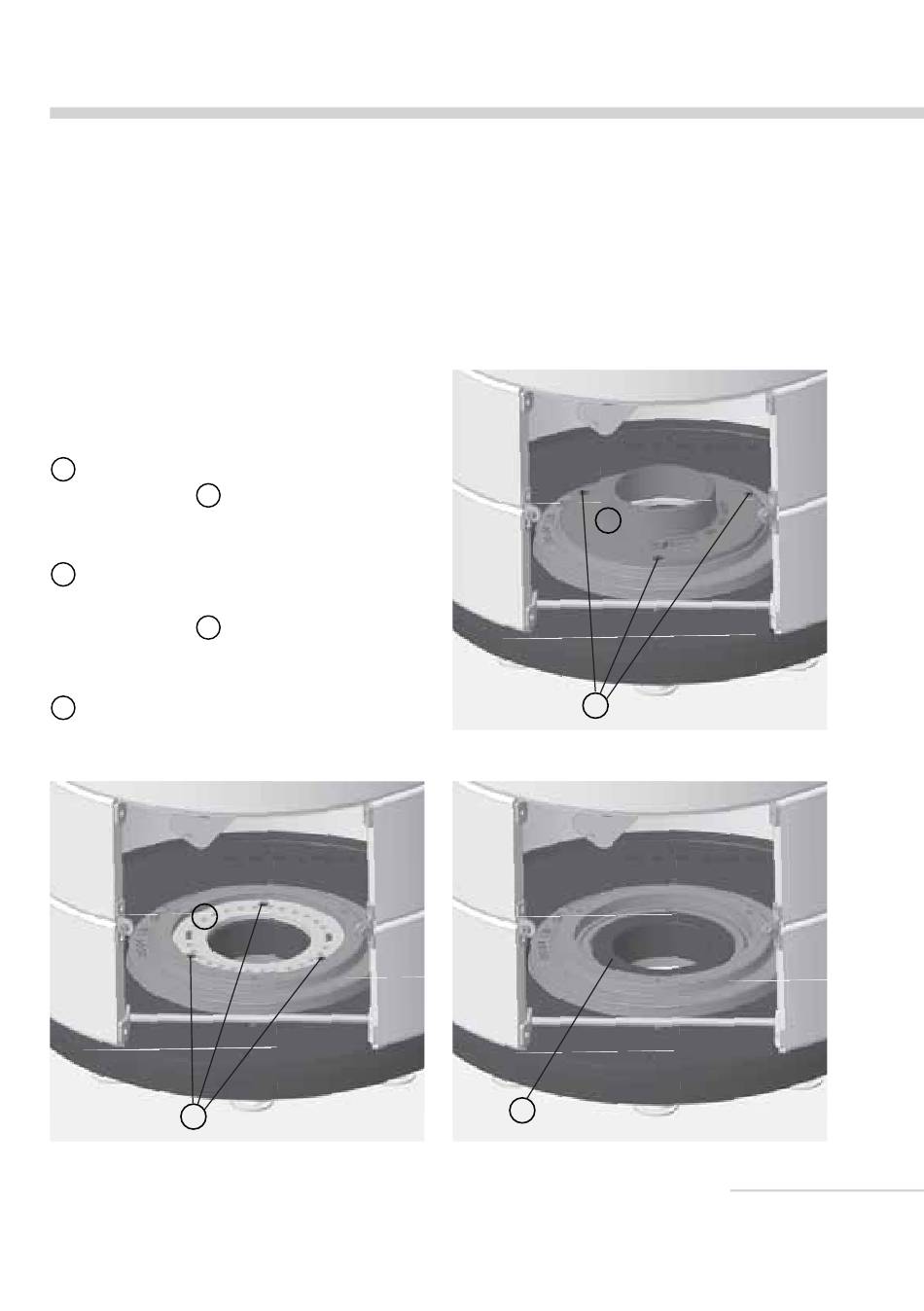

Abb. 3.28 Einstellscheibe für die seitlichen Anschläge ausbauen
lösen - M5x 13mm,
lösen - M5x 13mm,
Aufstellen und Erstinbetriebnahme
2
Abb. 3.27 Drehkonsolen-Oberteil abbauen
5
Abb. 3.29 Verbrennungsluftstutzen, nach unten
