Seitlichen Endanschlag einstellen

Die Drehkonsole besitzt jeweils einen Endanschlag für die Drehung nach links und nach rechts. Die
Endanschläge lassen sich ach nach der Montage der Drehkonsole unter dem COLONA einstellen.
Die Einstellung erfolgt über das rückseitige Revisionsblech.
Der COLONA kann zur Einstellung der Endanschläge mit seiner Rückseite nach vorne gedreht
werden, bis die Revisionsöffnung gut zugänglich ist
Das Drehkonsolen-Oberteil abbauen,
1
dazu 3 Schrauben lösen - M5x 13mm, Innensechskant (Inbus), 3mm,
2
die Anschlagschraube lösen - Sechskant, SW 13mm,
3
3
1
2

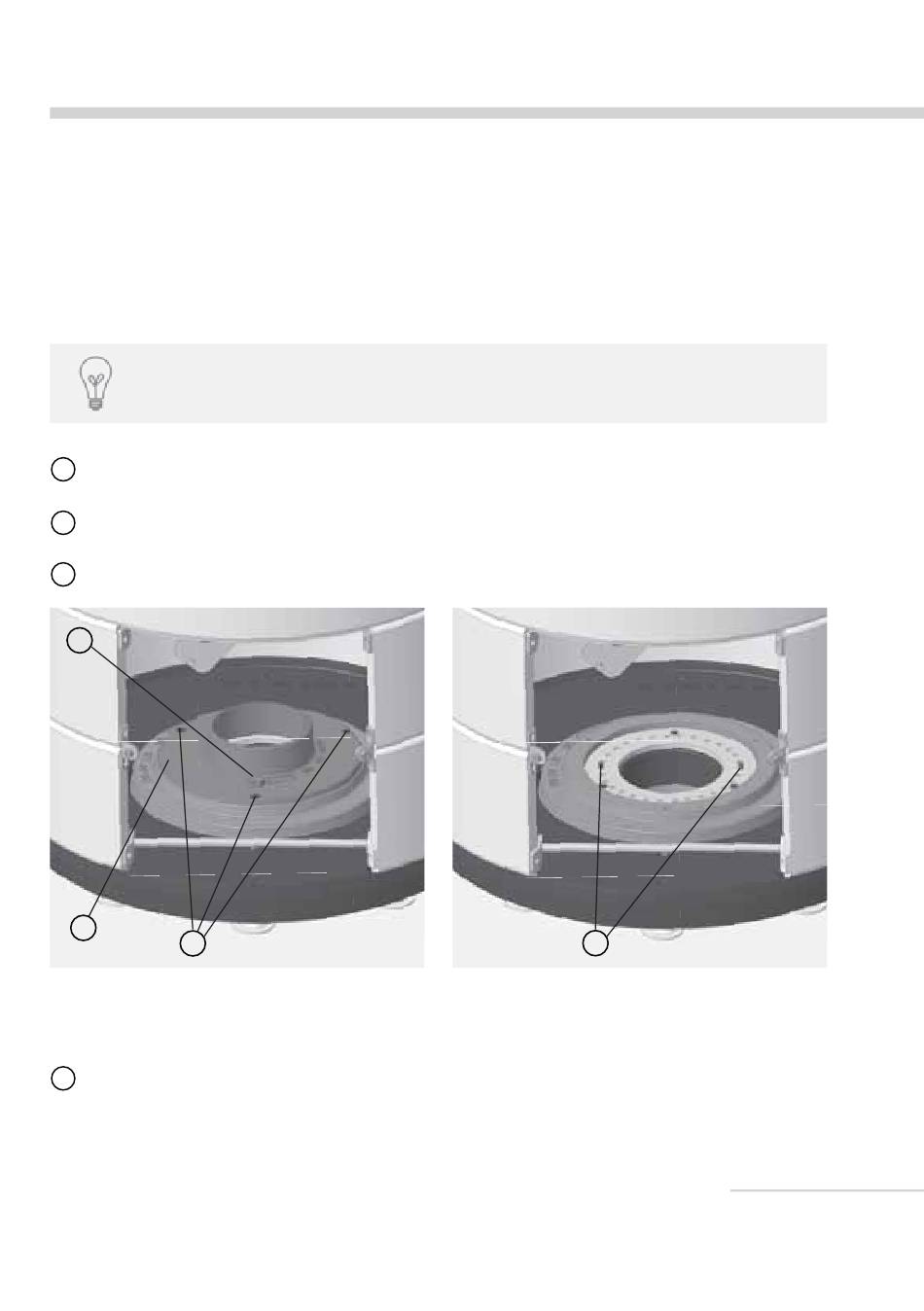

Abb. 3.23 Drehkonsolen-Oberteil
die 2 Gewindestifte je nach gewünschtem seitlichen Dreh-Anschlag in eine der vorgesehenen
4
Bohrungen einschrauben - M5x 10, Innensechskant (Inbus) 2,5mm,
die Gewindestifte nur leicht anziehen, es müssen ca. 4mm des Gewindestifts herausstehen.
Aufstellen und Erstinbetriebnahme
4
Abb. 3.24 Anschlag-Stifte, Einstellen des linken und rechten
Endanschlags
