Leda CORNA Aufstell- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für CORNA:

Werbung

Quicklinks

Diese Anleitung herunterladen
AUFSTELL- UND
BEDIENUNGSANLEITUNG

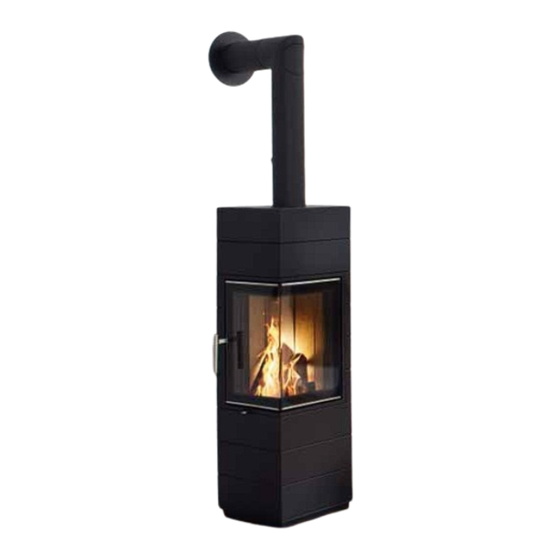

Kaminofen CORNA

Werbung

loading

Verwandte Anleitungen für Leda CORNA

Inhaltszusammenfassung für Leda CORNA

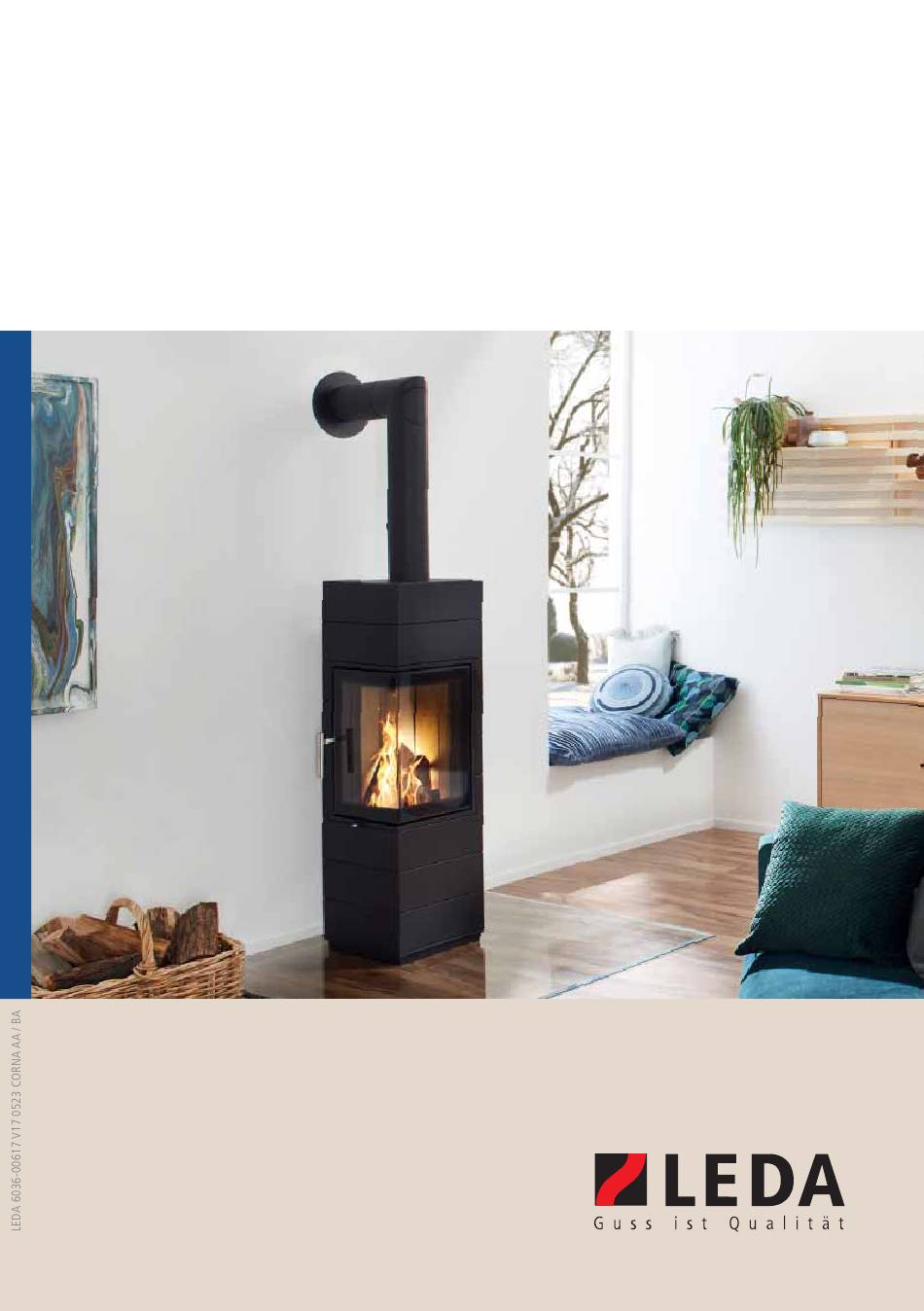

  • Seite 1 AUFSTELL- UND BEDIENUNGSANLEITUNG Kaminofen CORNA...
  • Seite 2 Ecksicht links, weiß emailliert, Anschluss oben 1003-02284 CORNA ES L Ecksicht links, weiß emailliert, Anschluss hinten 1003-02288 CORNA hoch ES L Ecksicht links, schwarz lackiert, Anschluss oben 1003-02290 CORNA hoch ES L Ecksicht links, schwarz lackiert, Anschluss hinten 1003-02291 CORNA ES R...
  • Seite 3 Inbetriebnahmeprotokoll für den Anlagenersteller LEDA Kaminofen CORNA CORNA, CORNA ES, CORNA hoch, CORNA hoch ES, CORNA PS Ausführung CORNA tec (mit Emissionsminderungsset „tec“), ggf. mit entspr. zus. Zubehör: CORNA mit elektronischer Heizhilfe schwarz lackiert weiß emailliert Farbe: Anschluss-Stutzen oben hinten...
  • Seite 5 Anlagenbetreiber (verbleibt in dieser Anleitung) LEDA Kaminofen CORNA CORNA, CORNA ES, CORNA hoch, CORNA hoch ES, CORNA PS Ausführung CORNA tec (mit Emissionsminderungsset „tec“), ggf. mit entspr. zus. Zubehör: CORNA mit elektronischer Heizhilfe schwarz lackiert weiß emailliert Farbe: Anschluss-Stutzen oben...
  • Seite 7 Brandschutz- und Sicherheitsabstände Erforderliche Mindestabstände Eignung der Aufstellfl äche Anschließen einer Verbrennungsluftleitung Abgasstutzen Ausbauen der Feuertür bei CORNA und CORNA ES Einstellen des Türverschlusses bei CORNA und CORNA ES Umbau abnehmbarer Türgriff (CORNA PS) 3.10 Einbau der Türsicherung (CORNA PS) 3.11...
  • Seite 8 Ersatz- und Verschleißteile CORNA / CORNA tec Übersicht Ersatz- und Verschleißteile - CORNA ES Übersicht Ersatz- und Verschleißteile - CORNA ES tec Ersatz- und Verschleißteile CORNA ES / CORNA ES tec Übersicht Ersatz- und Verschleißteile - CORNA PS Übersicht Ersatz- und Verschleißteile - CORNA PS tec Ersatz- und Verschleißteile CORNA PS / CORNA PS tec...
  • Seite 9 Wichtige Benutzerinformation Herzlichen Glückwunsch! Mit dem CORNA haben Sie sich für einen technisch und optisch modernen und ganz besonderen Kaminofen entschieden. Neben dem Design legen wir besonderen Wert auf ausgereifte Verbrennungstechnik, hochwertiges Material und gute Verarbeitung. Der CORNA wurde nach heutigem Stand der Technik entwickelt und gebaut und wurde nach den geltenden gesetzlichen Vorgaben und technischen Regeln geprüft.
  • Seite 10 Ein Exemplar verbleibt in dieser Anleitung und hilft später bei auftretenden Fragen zu Ihrer Feuerstätte. Bei Nichtbeachtung der Aufstell- und Bedienungsanleitung erlischt die Gewährleistung. Jede bauliche Veränderung des CORNA durch den Anlagenbetreiber ist unzulässig! Beachten und befolgen Sie beim Aufstellen und Anschließen des Kaminofens und bei Betrieb die Angaben dieser Anleitung.
  • Seite 11 Bauteilen mit brennbaren Bestand- teilen einhalten. CORNA Abb. 1.1 Mindestabstände zu brennbaren Baustoffen oder Bauteilen bei CORNA, CORNA hoch, CORNA tec und CORNA hoch tec Die angegebenen Sicherheitsabstände zu brennbaren Baustoffen, Bauteilen, Möbeln usw. sind Mindestangaben. Bei besonders temperaturempfi ndlichen Materialien, bei besonders...
  • Seite 12 Sicherheitshinweise CORNA ES Abb. 1.2 Mindestabstände zu brennbaren Baustoffen oder Bauteilen bei CORNA ES, CORNA hoch ES, CORNA ES tec und CORNA hoch ES tec außerhalb des Strahlungsbereichs der Sichtscheibe seitlich/hinten CORNA PS Abb. 1.3 Mindestabstände zu brennbaren Baustoffen oder Bauteilen bei CORNA PS und CORNA PS tec außerhalb des Strahlungsbereichs der Sichtscheibe...
  • Seite 13 Brennstoff gelagert oder abgestellt werden. CORNA Abb. 1.4 Nicht brennbarer Belag vor der Feuerraumöffnung bei CORNA, CORNA hoch, CORNA tec und CORNA hoch tec Ein ausreichend großer nicht brennbarer Bereich vor und neben der Feuertür Ihres Kaminofens ist auch bereits für die Abnahme der Feuerstätte durch den zuständigen Schornsteinfeger unerlässlich.
  • Seite 14 Sicherheitshinweise CORNA ES Abb. 1.5 Nicht brennbarer Belag vor der Feuerraumöffnung bei CORNA ES, CORNA hoch ES, CORNA ES tec und CORNA hoch ES tec...
  • Seite 15 Sicherheitshinweise CORNA PS Beim CORNA PS lassen sich die beiden seitlichen Türen öffnen. Mit einem entsprechenden Verschluss-Stück (Türsicherung, 1004-01388, als optionales Zubehör erhältlich) kann eine der Türseiten für die Bedienung verriegelt werden. Mit eingesetztem Verschluss-Stück / Türsicherung ist ein nicht-brennbarer Belag nur vor der einen Bedienseite erforderlich.
  • Seite 16 Abb. 1.7 Nicht brennbarer Belag vor der Feuerraumöffnung auf der Bedienseite bei CORNA PS und CORNA PS tec (mit eingesetzter Türsicherung links) Abb. 1.8 Nicht brennbarer Belag vor beiden Feuerraumöffnungen bei CORNA PS und CORNA PS tec (mit zwei gleichwertigen Bedienseiten, ohne eingesetzte Türsicherung)
  • Seite 17 Schutz der Aufstellfl äche Unter dem Kaminofen ist kein besonderer Schutz des Boden zwingend erforderlich, aber empfehlenswert. Bei Aufstellfl ächen aus oder mit brennbaren Baustoffen darf der CORNA nicht direkt mit dem Geräteboden auf den Boden gestellt werden. Zu brennbaren Aufstellfl ächen muss der CORNA mindestens leicht angehoben werden (mit den Stellfüßen), sodass kein direkter Kontakt des Gerätebodens mit der Aufstellfl...
  • Seite 18 Sicherheitshinweise Abb. 1.10 Mindestabstände im Bereich der Sichtscheibe bei CORNA ES, CORNA hoch ES, CORNA ES tec und CORNA hoch ES tec...
  • Seite 19 Sicherheitshinweise Abb. 1.11 Mindestabstände im Bereich der Sichtscheibe bei CORNA PS und CORNA PS tec...
  • Seite 20 Sicherheitshinweise 1.2 Verbrennungsgefahr Heiße Teile, heiße Bereiche, Verbrennungsgefahr! Der Kaminofen, vor allem seine Tür und Front, die Ofenoberfl äche und die Abgasrohre erwärmen sich bei Betrieb sehr stark. Über die Sichtscheibe der Feuertür wird ebenfalls ein erheblicher Leistungsanteil abgegeben. Zur gefahrlosen Bedienung des Gerätes benutzen Sie bitte den mitgelieferten Schutzhandschuh. Bitte achten Sie darauf, dass besonders Kinder während und nach dem Heizbetrieb einen ausreichenden Sicherheitsabstand halten.
  • Seite 21 Verbrennungsluftversorgung und die Abgasabführung empfi ndlich stören. Für einen trotzdem sicheren Betrieb der Feuerstätte empfehlen wir unsere allgemein bauaufsichtlich zugelassene Sicherheitseinrichtung LEDA-Unterdruck-Controller LUC. Dieses Gerät überwacht ständig die vorhandenen Druckverhältnisse und würde bei Bedarf die Lüftungsanlage abschalten, bevor gefährlich viel Abgas in den Wohnraum austreten könnte.
  • Seite 22 Das Verbrennen von Abfällen oder ungeeigneten Brennstoffen ist nicht zulässig, umweltschädlich und gefährlich. Der CORNA ist ausschließlich für die Brennstoffe Scheitholz und Holzbriketts vorgesehen. Ausführliche Informationen zu den vorgesehenen Brennstoffen fi nden Sie unter „4.1 Brennstoffe“ auf Seite 68. 1.6 Gefahren durch Schließen des Luftschiebers Die Verbrennungsluft darf keinesfalls komplett geschlossen werden, solange noch überwiegend gelbliche...
  • Seite 23 Bei Frost können sehr kalte Abgase an der Schornsteinmündung kondensieren und einfrieren. Dies gilt im Besonderen bei Abgasen von Gasfeuerstätten. Achten Sie bei der Inbetriebnahme des CORNA daher darauf, dass die Schornsteinmündung frei ist und die Abgase ausreichend gut abziehen können.
  • Seite 24 Sicherheitshinweise 1.8 Richtiges Verhalten bei einem Schornsteinbrand Befolgen Sie das richtige Verhalten im Falle eines Schornsteinbrands und prägen Sie sich die folgenden Punkte ein! Schließen Sie die Verbrennungsluft! Rufen Sie die Feuerwehr und den zuständigen Schornsteinfeger (bevollmächtigter Bezirksschorn- steinfeger)! Ermöglichen Sie den Zugang zu den Reinigungsöffnungen (z.B. Keller und Dachboden)! Entfernen Sie alle brennbaren Materialien (z.B.
  • Seite 25 2.1 Lieferumfang + Zubehör Lieferumfang Kaminofen mit eingesetzter Feuerraum-Auskleidung Umlenkungen aus Vermiculit (2 Stück bei CORNA oder CORNA ES, 3 Stück bei CORNA PS), Abgasstutzen, Türfeder-Set (Türfeder mit zugeh. Befestigungsschraube, bei CORNA oder CORNA ES), Bedienungs- und Montageanleitung ( 6036-00617),...
  • Seite 26 Ein entsprechender Nachweis kann vom Fachbetrieb über eine Heizlastberechnung nach DIN EN 12831 oder einem vereinfachten Tabellenverfahren (z.B. LEDA BImSchV-Rechner oder überschlägiges Verfahren nach TROL) erbracht werden. Der CORNA kann nur dann gut und wirtschaftlich betrieben werden, wenn seine Wärmeleistung an die gegebenen Wärmebedarfsverhältnisse (Heizlast) und die Bedürfnisse des Betreibers angepasst ist.
  • Seite 27 Deshalb ist eine Heizlastberechnung vom Anlagenersteller durchzuführen, bzw. auf eine bestehende Berechnung zurückzugreifen. Neben der ausführlichen Berechnung nach DIN EN 12831 kann auch mit dem LEDA BImSchV-Rechner (Berechnungs-Tool) eine ausreichend genaue Aussage zur benötigten Heizlast gemacht werden. Ebenso kann die Leistung unabhängig von der tatsächlichen Heizlast auch mit dem Auftraggeber vereinbart werden.
  • Seite 28 Planung und Vorbereitung Der CORNA ist grundsätzlich für eine Mehrfachbelegung geeignet. Dafür muss der Schornstein sowie alle daran angeschlossenen Feuerstätten technisch und formell für die Mehrfachbelegung geeignet sein. In den Schornstein darf keine ungewollte Falschluft eintreten können. Rohrverbindungen und Schornsteinanschlüsse sind ausreichend dicht herzustellen, untere und ggf. weitere Reinigungsöff- nungen müssen funktionstüchtig und dicht geschlossen sein!
  • Seite 29 Zur Auslegung der Verbrennungsluftleitung können einfache Arbeitstabellen verwendet werden (siehe LEDA Produktkatalog auf www.leda.de im Serviceportal). Alle Varianten des CORNA sind mit einem Volumenstromregler (VSR) ausgestattet. Darüber kann dieser Kaminofen an die tatsächlichen Schornsteinbedingungen angepasst werden. Eine entsprechende Einstellung des VSR wird bei höheren Arbeitsdrücken empfohlen...
  • Seite 30 Der gemeinsame Betrieb von Lüftungsanlagen und Feuerstätten ist deshalb nicht ohne entsprechend geeignete Maßnahmen zulässig, siehe unbedingt „1. Sicherheitshinweise“ auf Seite 3. Luftabsaugende Anlagen können die Verbrennungsluftversorgung stören! Gemäß Feuerungsverordnung sind zusätzliche Sicherheitseinrichtungen vorzusehen. Zur Überwachung empfehlen wir als bauaufsichtlich zugelassene Sicherheitseinrichtung den LEDA-Unterdruck-Controller LUC.
  • Seite 31 – Verbrennungsluftversorgung ausschließlich über angeschlossene externe Verbren- extern nungsluftleitung aus dem Freien. Die Verbrennungsluftleitung ist am Verbrennungs- luftstutzen des CORNA angeschlossen. Es fi ndet kein nennenswerter Austausch von Verbrennungsluft und Raumluft statt. Verbrennungsluftversorgung über direkte Leitung von außen Die Leitung wird unten im Sockelbereich innerhalb der Feuerstätte angeschlossen. Die Verbrennungsluft- leitung kann nach hinten oder nach unten aus der Feuerstätte geführt werden.
  • Seite 32 Aufstellen und Erstinbetriebnahme Aufstellen und Erstinbetriebnahme 3.1 Benötigte Werkzeuge Innensechskantschlüssel (Inbus), 2,5 mm, 3 mm, 4 mm, 5 mm Schraubenschlüssel, Sechskant, als Maulschlüssel, SW 8 und 17 Schraubenschlüssel, Sechskant, als Maul- oder Ringschlüssel, SW 10 (nur für Drehkonsole) 3.2 Brandschutz- und Sicherheitsabstände Brandschutz- und Sicherheitsabstände müssen unbedingt eingehalten werden! Der Fußboden vor und neben der Feuerraumöffnung der Feuerstätte muss aus nicht brennbarem Material bestehen.
  • Seite 33 Die statischen Eigenschaften der Aufstellfl äche müssen ausreichend dimensioniert und geeignet sein. Bei Bedarf müssen geeignete Maßnahmen zur Lastenverteilung getroffen werden. Die Stellfüße des CORNA sind in geringem Maße (um max. 1,5 cm) einstellbar. Die Aufstellfl äche muss daher nach Möglichkeit weitgehend eben und waagerecht sein.
  • Seite 34 Die Leitung wird direkt im Sockelbereich mittig an der Feuerstätte angeschlossen. Hierfür steht ein entsprechender Verbrennungsluftstutzen Ø 100 mm zur Verfügung. Der CORNA bezieht die gesamte Verbrennungsluft über diesen Stutzen. Ist keine Drehkonsole montiert, kann die Verbren- nungsluftleitung im Bodenbereich des Sockels nach unten oder nach hinten aus dem Gerät...
  • Seite 35 Aufstellen und Erstinbetriebnahme 3.6 Abgasstutzen Je nach Geräteversion befi ndet sich der Abgasstutzen mittig oben auf der Deckplatte (Abgang oben) oder an der Rückwand (Abgang hinten). Die Drehkonsole kann nur bei der Geräteversion mit oberem Abgasstutzen montiert werden. Im Lieferumfang des Zubehör-Sets Drehkonsole ist ein drehbarer Abgasstutzen enthalten. Abb.
  • Seite 36 Aufstellen und Erstinbetriebnahme 3.7 Ausbauen der Feuertür bei CORNA und CORNA ES Die Feuertür öffnen und auf der Scharnierseite ein Stück anheben - bei selbstschließender Feuertür vorher die Türfeder entspannen, siehe Abb. 3.13 und Abb. 3.14, Feuertür unten nach vorne aus dem Scharnier heraus schwenken - Feuertür dabei von unten festhalten, Feuertür nach unten entnehmen.
  • Seite 37 Aufstellen und Erstinbetriebnahme 3.9 Umbau abnehmbarer Türgriff (CORNA PS) Der CORNA PS besitzt einen abnehmbaren Türgriff, der sowohl auf der einen, wie auf der anderen Seite verwendet werden kann. Serienmäßig ist der Türgriff auf der linken Türseite eingesetzt. Als optionales Zubehör steht ebenfalls ein zusätzlicher Türgriff zur Verfügung.
  • Seite 38 Aufstellen und Erstinbetriebnahme 3.10 Einbau der Türsicherung (CORNA PS) Der CORNA PS besitzt zwei für die Bedienung verwendbare Türen. Ist nur eine Seite als Bedienseite vorgesehen, kann die andere Tür als reine Wartungs- und Reinigungsöffnung verwendet werden. Um auf der Wartungs- oder Reinigungsseite auf einen nicht-brennbaren Bereich vor der Feuerraumöffnung verzichten...
  • Seite 39 Aufstellen und Erstinbetriebnahme 3.11 Einbau der Türfeder, Umbau auf selbstschließende Feuertür CORNA und CORNA ES Der CORNA wird serienmäßig mit nicht selbstschlie- ßender Feuertür ausgeliefert. Im Lieferumfang ist eine Türfeder und die zugehörigen Befestigungs- schrauben enthalten. Die Feuertür kann auf selbstschließend umgebaut werden: Die Feuertür ausbauen (siehe vorheriger...
  • Seite 40 Aufstellen und Erstinbetriebnahme den Scharnierstift und die beiden Distanzhülsen herausnehmen, die Türfeder in die Bohrung einsetzen, dabei die Türfeder leicht drehen, bis der gerade Federdraht am Ende der Türfeder in die dafür vorgesehene kleine Bohrung eingesteckt und die Türfeder fast ganz eingeschoben werden kann, Abb.
  • Seite 41 Aufstellen und Erstinbetriebnahme die Türfeder mit der zweiten Madenschraube sichern, den festen Sitz der Türfeder prüfen. Den Scharnierstift in der Mitte der Türfeder bis Anschlag einsetzen - die Türfeder darf dabei nicht auf dem umlaufenden Steg des Scharnierstifts aufl iegen, den Scharnierstift wieder mit der zugehörigen Madenschraube sichern, die Feuertür wieder einsetzen - zuerst oben,...
  • Seite 42 Abb. 3.14 Spannen der Türfeder bei CORNA Bei den Geräten CORNA wird die Befestigungs- schraube der Türfeder an einem Gussnocken angeschraubt, bei den Geräten CORNA ES wird die Befesti- gungsschraube der Türfeder in eine Gewindehülse eingeschraubt. Abb. 3.15 Spannen der Türfeder bei CORNA ES...
  • Seite 43 Anschlagseite jeweils eine Türfeder eingebaut und gespannt. 3.12 Einsetzen der Umlenkplatten Der CORNA und der CORNA ES besitzen jeweils 2 Ebenen mit Umlenkungen, der CORNA PS besitzt 3 Ebenen mit Umlenkungen. Wird das Emissionsminderungsset „tec“ (optionales Zubehör) eingebaut, wird jeweils eine Umlenkung durch den Katalysator ersetzt (siehe Abschnitt „3.14 Emissionsminderungsset „tec“...
  • Seite 44 ES von oben leicht eingelegt werden. Dafür lässt sich die Guss-Abdeckplatte einfach vom oberen Gusssegment abheben. Auch vom Brennraum aus lassen sich Umlenkungen einsetzen, bzw. zur Wartung entnehmen. Die beiden Umlenkungen auf die integrierten Abb. 3.18 Lage der Umlenkungen beim CORNA ES Guss-Aufl agerahmen aufl egen,...
  • Seite 45 Auch vom Brennraum aus lassen sich Umlenkungen einsetzen, bzw. zur Wartung entnehmen. Die Umlenkungen jeweils auf die integrierten Abb. 3.19 Lage der Umlenkungen beim CORNA PS Guss-Aufl agerahmen aufl egen, die untere Umlenkung nach hinten schieben, die Durchbrandöffnung ist vorne,...
  • Seite 46 Durchbrandöffnung ist vorne. Abb. 3.20 Lage der Umlenkungen beim CORNA PS 3.13 Elektronische Heizhilfe, Einbau Elektronische Heizhilfe ist für den CORNA (alle Varianten) als optionales Zubehör verfügbar (1004-01039). Set, bzw. Nachrüst-Set bestehend aus LED-Element, Steuerung, Batteriegehäuse, Montagematerial.
  • Seite 47 Aufstellen und Erstinbetriebnahme Die hintere Blende abziehen und entnehmen, Abb. 3.21 hintere Blende entnehmen Einbau des LED-Elements LED-Element mit Befestigungsklammer von oben in die entsprechende Nut im Guss-Sockel einstecken - dabei zeigt (mit Blickrichtung von hinten auf den Kaminofen) die Griffl asche der Befestigungsklammer nach links und das Anschlusskabel nach rechts, Abb.
  • Seite 48 Aufstellen und Erstinbetriebnahme Einbau der Steuerung die Steuerung, schwarzes Gehäuse mit 3 Steckerbuchsen, und das Batterie-Gehäuse, schwarzes Gehäuse mit einer Steckerbuchse und einem AN/AUS-Schalter, in das Steuerungsfach einsetzen, Steuerungsfach in den Kaminofen einsetzen Abb. 3.24 Steuerung und Batteriegehäuse, elektronische Heizhilfe auf dem Gerätesockel anschrauben.
  • Seite 49 Die Einstellung der Steuerung auf die jeweilige Anwendung erfolgt über DIP-Schalter an der Steuerung (Seite gegenüber Steckbuchsen) Einstellung und Auswahl der Steuerungsfunktionen, Einstellung der DIP-Schalter DIP-Schalter-Einstellung Funktion der Steuerung elektronische Heizhilfe für den CORNA elektronische Heizhilfe für den CORNA tec mit Überwachungsfunktion für den Katalysators...
  • Seite 50 Über die Dip-Schalter kann die Steuerung in einen Demo-Modus versetzt werden. Dabei leuchtet die LED abwechselnd in den 3 verschiedenen Farben rot - grün - blau. DIP-Schalter-Einstellung Funktion der Steuerung normaler Betriebsmodus der elektronischen Heizhilfe für den CORNA Demomodus der elektronische Heizhilfe...
  • Seite 51 Aufstellen und Erstinbetriebnahme 3.14 Emissionsminderungsset „tec“ (Zubehör) Um die jeweilige Variante des CORNA aufzurüsten zum CORNA tec, CORNA ES tec oder CORNA PS tec ist ein Emissionsminderungsset „tec“ als optionales Zubehör verfügbar, es besteht aus dem Aufnahmerahmen für den Katalysator (Stahlblech), den Katalysator-Elementen, einem kleinen Umlenkstein und der elektro- nischen Heizhilfe.
  • Seite 52 Aufnahmerahmen werden die beiden Katalysator-Elemente nebeneinander aufgelegt, hinter den Aufnahmerahmen aus Stahlblech wird der kleinere obere Umlenkstein hinten eingelegt. Abb. 3.27 Lage des Katalysators beim CORNA tec, Blick von oben Abb. 3.26 Lage des Katalysators beim CORNA tec, bei abgenommener Deckplatte Schnittdarstellung...
  • Seite 53 Dafür lässt sich die Guss-Abdeckplatte einfach vom oberen Gusssegment abheben. Auch vom Brennraum aus lassen sich Umlenkung und Katalysator-Elemente einsetzen, bzw. zur Wartung entnehmen. Zu Beachten: Bei CORNA ES tec lässt sich der Aufnahmerahmen aus Stahlblech für die Katalysatorplatten nur von oben einsetzen! Umlenkung und Aufnahmerahmen für den Katalysator auf die integrierten Guss-Aufl...
  • Seite 54 Katalysator-Elemente nebenei- nander aufgelegt, vor den Aufnahmerahmen aus Stahlblech wird der kleinere obere Umlenkstein vorne eingelegt. Abb. 3.29 Lage des Katalysators beim CORNA ES tec, Schnittdarstellung CORNA PS Untere Umlenkplatte , mittlere Umlenkplatte und obere Umlenkplatte liegen im Auslieferungszustand dem Gerät bei (im Brennraum, eingepackt) - die mittlere Umlenkung wird nicht benötigt und kann als Ersatz für eine der anderen...
  • Seite 55 Bypasskanal einsetzen, Abb. 3.31 Lage der Umlenkungen und der Katalysator-Elemente den Aufnahmerahmen aus Stahlblech beim CORNA PS tec aufl egen - die Abkantungen zeigen nach oben, der Aufnahmerahmen wird nach hinten geschoben, auf den Aufnahmerahmen werden die beiden Katalysator-Elemente...
  • Seite 56 Aufstellen und Erstinbetriebnahme 3.15 Drehkonsole und drehbarer Abgasstutzen Für den CORNA und den CORNA ES ist ein Drehkonsolen-Set als optionales Zubehör verfügbar, es besteht aus der eigentlichen Drehkonsole (Gerätesockel) und dem drehbaren Abgasstutzen. Die Drehkonsole kann nur bei den Gerätemodellen mit oberem Abgang montiert werden.
  • Seite 57 Aufstellen und Erstinbetriebnahme Drehkonsole Die Drehkonsole besteht aus Drehkonsole Beipack: — 2 Gewindestifte — 2 U-Scheiben und Muttern M5 Die Drehkonsole wird ansonsten vormontiert geliefert. Abb. 3.33 Drehkonsole Zur Vorbereitung hintere Blende abziehen, Abb. 3.34 hintere Blende Gewindestifte (links und rechts) in den äußeren Ring der Drehkonsole einschrauben - M5 x 25 mm, Innensechskant (Inbus) 2,5 mm -...
  • Seite 58 Aufstellen und Erstinbetriebnahme den CORNA an der vorgesehenen Aufstellposition vorsichtig ankippen - diese Arbeitsschritte sind empfohlenerweise zu Zweit durchzuführen - und die 4 Stellfüße aus dem Geräteboden herausdrehen oder komplett eindrehen, die montierte Drehkonsole unter dem Geräteboden mit den Gewindestiften...
  • Seite 59 Seitlichen Endanschlag einstellen Die Drehkonsole besitzt jeweils einen Endanschlag für die Drehung nach links und nach rechts. Die Endanschläge lassen sich ach nach der Montage der Drehkonsole unter dem CORNA einstellen. Die Einstellung erfolgt über das rückseitige Revisionsblech. Der CORNA kann zur Einstellung der Endanschläge mit seiner Rückseite nach vorne gedreht werden, bis die Revisionsöffnung gut zugänglich ist...
  • Seite 60 Abschnitt „Verbrennungsluftleitung anschließen“ auf Seite 53. die Anschlagschraube (M8, SW 13 mm) ganz hineinschrauben, um den seitlichen Anschlag der Drehkonsole zu aktivieren - ist die Anschlagschraube ein Stück herausgedreht, kann der CORNA ohne seitlichen Anschlag gedreht werden (z.B. zu Wartungszwecken), ist die Anschlagsschraube...
  • Seite 61 Verbrennungsluftleitung anschließen Die Drehkonsole kann an eine Verbrennungsluftleitung angeschlossen werden, wenn diese mittig unter dem CORNA aus dem Boden (Aufstellfl äche) herausgeführt wird. Der Anschluss der Drehkonsole an die Verbrennungsluftleitung kann vor der Montage der Drehkonsole unter dem CORNA erfolgen.
  • Seite 62 Die Stellfüße des CORNA sind in geringem Maße (um max. 1,5 cm) einstellbar. Die Drehkonsole des CORNA ist nicht höhenverstellbar. Bei Aufstellfl ächen aus oder mit brennbaren Baustoffen darf der CORNA nicht direkt mit dem Geräteboden auf den Boden gestellt werden.
  • Seite 63 Aufstellen und Erstinbetriebnahme CORNA und CORNA ES - Anschluss nach oben Abb. 3.45 Abgasanschluss, Maße bei Anschlussstutzen nach oben - CORNA, CORNA tec oder CORNA ES, CORNA ES tec Die angegebenen Höhenmaße sind jeweils abhängig von der Einstellung der Stellfüße.
  • Seite 64 Aufstellen und Erstinbetriebnahme CORNA und CORNA ES - Anschluss nach hinten Abb. 3.46 Abgasanschluss, Maße bei Anschlussstutzen nach hinten - CORNA, CORNA tec oder CORNA ES, CORNA ES tec...
  • Seite 65 Aufstellen und Erstinbetriebnahme CORNA hoch und CORNA hoch ES - Anschluss nach oben Abb. 3.47 Abgasanschluss, Maße bei Anschlussstutzen nach oben - CORNA hoch, CORNA hoch tec oder CORNA hoch ES, CORNA hoch ES tec...
  • Seite 66 Aufstellen und Erstinbetriebnahme CORNA hoch und CORNA hoch ES - Anschluss nach hinten Abb. 3.48 Abgasanschluss, Maße bei Anschlussstutzen nach hinten - CORNA hoch, CORNA hoch tec oder CORNA hoch ES, CORNA hoch ES tec...
  • Seite 67 Aufstellen und Erstinbetriebnahme CORNA PS - Anschluss nach oben Abb. 3.49 Abgasanschluss, Maße bei Anschlussstutzen nach oben - CORNA PS oder CORNA PS tec...
  • Seite 68 Schornstein weiter an, was die Situation weiter verschlechtert. Um diesem Problem entgegenzuwirken, kann der Volumenstromregler einmalig vor der Inbetriebnahme so eingestellt, dass auch ein höherer Arbeitsdruck des Schornsteins durch den Kaminofen CORNA kompensiert werden kann. Der Volumenstromregler und das Bodenluftventil befi ndet sich unterhalb des Brennraums.
  • Seite 69 Aufstellen und Erstinbetriebnahme Erstellen einer Schornsteinberechnung nach DIN EN 13384, Ermitteln des Arbeitsdrucks des Schornsteins – bei der Schornsteinberechnung wird unter anderem der Druck-Überschuss ermittelt, z.B. laut Berechnung angegebener Überschuss des Arbeitsdrucks: PZ - PZe: 8,28 Pa (der errechnete Arbeitsdruck liegt also im Mittel um 8,28 Pa höher als notwendig).
  • Seite 70 Aufstellen und Erstinbetriebnahme Entnehmen des Bodenblechs, Abb. 3.52 eingebauter VSR auf dem Luftventil 3 Feststellmuttern der oberen Einstellscheibe des VSR lösen – 3 Sechskant-Muttern M5, SW 8 mm, Abb. 3.53 eingebauter VSR auf dem Luftventil Lösen der Feststellmuttern...
  • Seite 71 Aufstellen und Erstinbetriebnahme Zeiger der Einstellscheibe auf den entsprechenden Wert der Skala einstellen – Einstellbereich Druck-Überschuss 0 und 18 Pa – bzw. Einstellwerte 0 bis 10 Abb. 3.54 Einstell-Skala des VSR auf dem Luftventil Einstellung anhand folgender Tabelle: nach DIN EN 13384 errechneter Einstellung des VSR Druck-Überschuss (PZ - PZe) in Pa bis 1,6...
  • Seite 72 Aufstellen und Erstinbetriebnahme Für eine exakte Einstellung sind die jeweiligen Einstellmarken „D“ unterhalb der Zahlen-Skala zu verwenden, für die Einstellung auf das Ergebnis der Schornsteinberechnung (aus dem Beispiel PZ - PZe = 8,3 Pa, Einstellwert des VSR: 5) wird der Zeiger der Einstellscheibe auf die „D-Marke“...
  • Seite 73 Die Dichtung bzw. Einstecktiefe im Doppelwandfutter ist entsprechend zu auszuführen, eine kraftschlüssige Verbindung des Verbindungsstücks im Schornstein ist zu vermeiden. Insbesondere beim CORNA PS ist zu beachten, dass sich der Kaminofen im oberen Bereich bei Betrieb etwas nach hinten neigt, dadurch erhöht sich der erforderliche Bewegungsspielraum für das Verbindungsstück!
  • Seite 74 Aufstellen und Erstinbetriebnahme Dem Schornstein darf nicht unbeabsichtigt Falschluft zuströmen. Rohrverbindungen, Reinigungsöff- nungen und Schornsteinanschlüsse sind ausreichend und dauerhaft dicht herzustellen, alle Reinigungs- öffnungen in den Abgasrohren und im Schornstein müssen funktionstüchtig und dicht geschlossen sein! Die geforderten bzw. vorgeschriebenen Abstände zwischen Abgasrohr und brennbaren Bauteilen müssen eingehalten sein.
  • Seite 75 Aufstellen und Erstinbetriebnahme Bei den ersten Abbränden kann es durch Einbrennprozesse der Lackierung zu leichten Ausgasungen im Brennraum aus Schamotten, Dichtungen, Lacken und den Umlenkungen kommen. Dadurch kann sich möglicherweise ein weißlicher Belag im Brennraum - auf den Steinen, auf Gussteilen oder auf der Sichtscheibe - bilden.
  • Seite 76 Der empfohlene (bevorzugte) Brennstoff ist Scheitholz. Beste Verbrennungsergebnisse zeigt der CORNA bei Verwendung von zwei ungefähr gleich großen Holzscheiten mit ca. 17 cm Länge, beim CORNA tec mit ca. 14 cm Länge. Diese werden in der Mitte nebeneinander, also einlagig längs in den Brennraum gelegt.
  • Seite 77 Bedienung Die richtige Brennstoffmenge und -größe Entnehmen Sie bitte folgender Tabelle die jeweils korrekten Brennstoffmengen. Kaminofen CORNA CORNA CORNA CORNA CORNA CORNA ES tec PS tec 4 kW 6 kW 3 kW 6 kW 6 kW 6 kW 6 kW Brennstoff-Füllmenge bei...
  • Seite 78 Verbrennung und das Heizen verloren. Ausreichend trockenes Holz erreicht man in der Regel durch eine zwei- bis drei-jährige Lagerung von gespaltenem Holz an gut gelüfteter Stelle. Optimales Brennholz für den Kaminofen CORNA Scheitholzlänge: optimal ca. 14 bis knapp 20 cm maximaler Umfang: ca.
  • Seite 79 Um einen effi zienten und emissionsarmen Abbrand bei der vorgesehenen Leistung zu erhalten, beachten Sie neben der jeweils korrekten eingelegten Brennstoffmenge unbedingt auch die Abbranddauer, bzw. den vorgesehenen Brennstoffdurchsatz. Optimale Holzbriketts für den Kaminofen CORNA: Stücklänge: optimal ca. 15 cm, max. knapp 20 cm empfohlener Durchmesser: ca.
  • Seite 80 Bedienung Unzulässige Brennstoffe Das Verbrennen von Abfällen ist unzulässig und schädlich für Umwelt und Feuerstätte. Beim Verbrennen ungeeigneter Brennstoffe oder von Abfällen erlischt die Gewährleistung! Das Bundesimmissionsschutzgesetz stellt das Verfeuern von Abfällen und Reststoffen in häuslichen Feuerstätten ausdrücklich unter Strafe. Abfälle, Hackschnitzel, Hobel- und Sägespäne, Rinden- und Spanplattenabfälle, beschichtetes, lackiertes, imprägniertes oder oberfl...
  • Seite 81 Bedienung Anzündhilfen Zum Anzünden empfehlen wir Reisig, Kleinholz und unsere praktischen Anzündwürfel LEDA FeuerFit! Spalten Sie Brennholz zum Anzünden entsprechend klein (keine Rundlinge). Schmale Holzscheite, vor allem aus Weichholz, haben zwar eine kurze Brenndauer, eignen sich aber sehr gut zum Anzünden.
  • Seite 82 Die schadstoffarme Verbrennung erfolgt in einer Hauptverbrennungs- und einer Nachverbrennungszone. Der Brennstoff und die Brenngase durchlaufen dabei 3 physikalisch-chemische Phasen oder Stufen, die im CORNA speziell für den Brennstoff Holz optimiert wurden. Dazu wird die notwendige Verbrennungsluft aufgeteilt und dem Brennstoff passend zugeführt - genau an den richtigen Stellen, in den jeweils richtigen Mengen und Geschwindigkeiten und bei ausreichend hohen Temperaturen.
  • Seite 83 Die technischen Voraussetzungen für eine schadstoffarme Verbrennung sind beim CORNA bei Betrieb mit 4 kW oder 6 kW, bzw. beim CORNA ES und beim CORNA PS jeweils bei 6 kW ohne eine zusätzliche Maßnahme (wie z.B. Staubfilter) gegeben. Durch die Konstruktion von Brennraum und Nachverbrennungszone können so die bestehenden gesetzlichen Grenzwertanforderungen (2.
  • Seite 84 Vorderseite des Gerätes, mittig unterhalb der Feuertür. Zur gefahrlosen Einstellung der Verbrennungsluft sollte der mitgelieferte Schutzhandschuh verwendet werden. Bei Betrieb des CORNA wird der Bediengriff heiß. Daher sollte für Einstellungen bei Betrieb der mitgelieferte Handschuh verwendet werden. Abb. 4.2 Verbrennungslufthebel...
  • Seite 85 Bedienung Einstellungen der Verbrennungsluft Der Bediengriff lässt sich von links (komplett geschlossen) nach rechts (komplett geöffnet) schwenken. Beim Anheizen kann die Verbrennungsluftmenge gesteigert werden. Hierzu besitzt das Luftventil eine besondere größere Öffnung. Für die Anheizstellung wird der Verbrennungs- lufthebel ganz rechts über einen kleinen Anschlag hinaus bewegt.
  • Seite 86 Ofen angeheizt werden. Ist zur Überwachung des gemeinsamen Betriebs von Feuerstätte und Lüftungsanlage ein LEDA Unterdruck-Controller (LUC) installiert, kann der Unterdruck des Schornsteins direkt abgelesen werden. Verwenden Sie bei jedem Betrieb Ihres Ofens nur die geeigneten Brennstoffe, achten Sie auf gute Qualität,...
  • Seite 87 Sie Scheitholz in mehrere Streifen auf, legen Sie diese Streifen auf den Feuerraumboden, legen Sie 2 bis 3 kleine Stücke einer passenden Anzündhilfe (z.B. LEDA FeuerFit) zwischen die Streifen und entzünden Sie diese, legen Sie zwei weitere, etwas größere Holzstücke auf die Streifen - Abb.
  • Seite 88 Bedienung Nachlegen („Fortheizen“) Beim Nachlegen und Anheizen ist die Drosselklappe im Abgasrohr immer komplett zu öffnen. Die Verbrennungsluft-Einstellung und die Drossel- klappe im Abgasrohr ist noch komplett geöffnet. Legen Sie nicht zu frühzeitig nach, solange noch Flammen im Brennraum zu sehen sind. Warten Sie so lange, bis keine gelblich-weißen Flammen mehr sichtbar sind.
  • Seite 89 Bedienung Öffnen Sie - nur bei Bedarf wenn der nachgelegte Brennstoff schwer anbrennt - die Feuertür minimal lassen Sie die Feuerraumtür eine kurze Zeit lang leicht angelehnt. ist der aufgelegte Brennstoff gut angebrannt, schließen Sie die Feuerraumtür unbedingt. Ist der aufgelegte Brennstoff gut angebrannt, schieben Sie den Lufthebel ein kleines Stück weiter zur Mitte - ca.
  • Seite 90 Bedienung Weiterheizen und Leistungsregelung Holz ist ein lang-fl ammiger, stark gasender Brennstoff, der zügig und unter ständiger Sauerstoffzufuhr abgebrannt werden muss. Der Abbrand darf nicht gedrosselt werden. Der Brennstoff Holz ist daher nur bedingt über die Verbrennungsluftmenge regulierbar. In gewissem Umfang kann die Leistung nur über Aufgabehäufi gkeit und Brennstoffmenge beeinfl usst werden.
  • Seite 91 Bedienung Abbrandende Falls kein Brennstoff mehr nachgelegt werden soll und keine gelblich-weißen Flammen mehr sichtbar sind, kann die Verbrennungsluft komplett geschlossen werden, um ein unnötiges Durchströmen mit Verbren- nungsluft und damit Auskühlen des Kaminofens zu vermeiden. Hierzu wird der Lufthebel ganz nach links geschoben. Wird die Verbrennungsluft rechtzeitig geschlossen, bleiben in der Regel Reste der letzten aufgelegten Holzmenge als Holzkohlestücke zurück.
  • Seite 92 Bedienung Außerbetriebnahme im Störfall Im Falle eines größeren Problems kann es möglicherweise notwendig werden, den Kaminofen außer Betrieb zu nehmen. Verschließen Sie die Verbrennungsluft nicht komplett. Entnehmen Sie gegebenenfalls den größten Teil des Brennstoffs und der Glut und füllen Sie diese Reste in einen geeigneten - nicht brennbaren - Metalleimer. Stellen Sie diesen Metalleimer unbedingt ins Freie, achten Sie auf eine ausreichende Entfernung zu brennbaren Gegenständen, stellen Sie den Eimer auf eine nicht brennbare Unterlage, z.B.
  • Seite 93 Bedienung 4.5 Elektronische Heizhilfe (optionales Zubehör) Der CORNA / CORNA ES kann mit einer elektro- nischen Heizhilfe ausgestattet werden (optionales Zubehör). Mit eingebauter Heizhilfe erhalten Sie während des Betriebs der Feuerstätte über eine dezente, indirekte Leuchtanzeige (LED-Leuchte) ständig Information, ob sich die Verbrennung im gewünschten, richtigen, d.h.
  • Seite 94 Bedienung Läuft der Verbrennungsprozess zu heftig, zu stark oder zu schnell ab, oder wurde deutlich zu viel Brennstoff aufgelegt, erfolgt ebenfalls eine entspre- chende Information durch die elektronische Heizhilfe (Anzeige leuchtet rot). Abb. 4.15 LED-Lichtsignal „ROT“ LED leuchtet rot - Abbrand ist zu schnell oder zu stark! Abbrandinformationen und sinnvolle Maßnahmen LED leuchtet grün - alles ist in Ordnung! LED-Anzeige leuchtet dauerhaft grün...
  • Seite 95 Bedienung LED leuchtet grün - alles ist in Ordnung! LED-Anzeige leuchtet bis zum Abbrandende dauerhaft grün — Ofen ist in Betrieb, — die elektronische Heizhilfe ist in Ordnung, — der Abbrand bewegte sich über die gesamte Zeit „im grünen Abb. 4.17 LED-Lichtsignal „GRÜN“ Bereich“.
  • Seite 96 Bedienung durch etwas mehr Brennstoff oder kleineren Brennstoff, durch besser aufgespaltenes Brennholz, oder trockeneres Holz. — ggf. ist die Brennraumtemperatur auch durch ungenügende Schornsteinbedingungen, durch schlechtes Wetter, warme Außentemperaturen oder sonstige Störungen nicht ausreichend gestiegen. LED leuchtet zunächst grün dann rot Anzeige leuchtet zunächst grün, dann dauerhaft rot —...
  • Seite 97 Seite 69, verwenden Sie keinen zu klein gespaltenen Brennstoff, maximale Brennstoffaufl age bei CORNA: 1,2 kg bei CORNA ES: 1,3 kg bei CORNA PS: 1,4 kg, ein zu intensiver Abbrand kann auch ggf. durch einen zu starken Unterdruck im Schornstein hervorgerufen werden.
  • Seite 98 Bedienung 4.6 Elektronische Heizhilfe (CORNA tec) Mit eingebautem Emissionsminderungsset ist der CORNA tec / CORNA ES tec / CORNA PS tec mit einer elektronischen Heizhilfe ausgestattet. Sie erhalten dabei während des Betriebs der Feuerstätte über eine kleine LED-Leuchte ständig die Information, ob sich die Verbrennung im gewünschten, richtigen Bereich...
  • Seite 99 Bedienung Abbrandinformationen und sinnvolle Maßnahmen LED leuchtet grün - alles ist in Ordnung! LED-Anzeige leuchtet dauerhaft grün — Ofen ist in Betrieb, — die elektronische Heizhilfe ist in Ordnung, — eine Anfangstemperatur im Brennraum wurde festgestellt, — die Brennraumtemperatur ist zu dem Abb.
  • Seite 100 Bedienung LED leuchtet zunächst grün dann blau LED-Anzeige leuchtet zunächst grün, leuchtet dann dauerhaft blau (bis zum Abbrandende) — Ofen ist in Betrieb, — die elektronische Heizhilfe ist in Ordnung, — die Brennraumtemperatur erreicht nicht die erforderliche Mindest- temperatur. Die Abbrandtemperatur muss erhöht werden, z.B.
  • Seite 101 Bedienung LED leuchtet zunächst grün dann blau, dann blau blinkend Anzeige leuchtet zunächst grün, wechselt dann in blau und anschließend blau-blinkend (auch nach Abbrandende) — Ofen ist oder war in Betrieb, — die elektronische Heizhilfe ist in Ordnung, — es wurden mehrere aufeinander folgende Abbrände festgestellt mit jeweils zu niedrigen Abbrandtemperaturen,...
  • Seite 102 Sie die Brennstoffmenge und vermeiden Sie zu große Brennstoffmengen - beachten Sie hierzu: „Die richtige Brennstoffmenge und -größe“ auf Seite 69, maximale Brennstoffaufl age bei CORNA tec: 0,7 kg bei CORNA ES tec: 1,3 kg bei CORNA PS tec: 1,4 kg, verwenden Sie keinen zu klein gespaltenen Brennstoff, ein zu intensiver Abbrand kann auch ggf.
  • Seite 103 Bedienung LED leuchtet rot dann wieder grün Bewegt sich die Temperatur nach entsprechender Zeit wieder in einen normalen Bereich zurück, wechselt auch die LED-Anzeige wieder in „grün“. Abb. 4.26 LED-Lichtsignal bei Betrieb „ROT“ dann wieder „GRÜN“ LED leuchtet rot, dann auch nach Abbrandende rot blinkend Anzeige blinkt rot (auch nach Abbrandende) —...
  • Seite 104 Die Reinigung und Wartung kann nur bei einem kalten Gerät vorgenommen werden! Neben der täglichen Bedienung und Reinigung Ihres CORNA muss der Kaminofen mindestens einmal im Jahr oder bei Bedarf auch öfter gereinigt werden, um einen wirtschaftlichen und einwandfreien Betrieb zu gewährleisten.
  • Seite 105 Bedienung Reinigen des Bodenbereichs unter dem Brennraum Zum Reinigen und Warten des Luftventils kann der Brennraumboden entnommen werden. Entfernen Sie dazu die Asche im Brennraum, entnehmen Sie den Bodenstein - den Stein dafür zuerst an der Hinterkante anheben - z.B. mit einem dünnen abgewinkelten Inbus-Schlüssel oder Metallstreifen und entnehmen Sie das Bodenblech.
  • Seite 106 Hierzu öffnen Sie die Feuertür und entnehmen Sie die eingelegten Umlenkungen. Bei der „tec“-Variante des CORNA ist anstelle der oberen Umlenkung (bzw. mittleren Umlenkung beim Abb. 4.30 Entnehmen der Umlenkungen (CORNA, CORNA PS tec) der Aufnahmerahmen für die beiden Heizgasführung)
  • Seite 107 Bedienung Abb. 4.32 Lage der Umlenkungen beim CORNA PS Abb. 4.33 Lage der Umlenkungen beim CORNA PS Reinigen und Austausch der Katalysator-Elemente Anstelle der oberen Umlenkung (bzw. mittleren Umlenkung beim CORNA PS tec) ist beim CORNA tec der Aufnahmerahmen für die beiden Katalysator- platten eingelegt.
  • Seite 108 Im Bereich der Heizgasführung lagert sich Flugasche und Ruß ab. Diese Rückstände sollten am besten mit einem entsprechend geeigneten Aschesauger entfernt werden. Beim CORNA tec mit Abgasanschluss hinten lässt sich bei Bedarf die Deckplatte oben abheben und die Heizgasführung von oben reinigen.
  • Seite 109 Bedienung Reinigen der Sichtscheibe Ein Beschlagen der Scheibe lässt sich auf Dauer nicht vollständig vermeiden. Der CORNA besitzt jedoch eine Scheibenspülung, die eine schnelle Verunreinigung der Glaskeramikscheibe verhindert. Beim Anheizen und bei Verwendung von feuchtem Holz, von zu großen Holzstücken oder bei ungenügenden Schornsteinbedingungen schlägt sich Kondensat aus den Brenngasen auf der Scheibe ab und Rußpartikel...
  • Seite 110 Bedienung Reinigen des Scheiben-Zwischenraums Durch Kondensat oder Ausdünstungen können sich auch zwischen den beiden Sichtscheiben des CORNA Verunreinigungen auf dem Glas niederschlagen. Zur Reinigung dieses Bereichs lässt sich die äußere Scheibe ausbauen. Der CORNA ES und der CORNA PS besitzen keine Doppelverglasung.
  • Seite 111 Bedienung 4.8 Checkliste bei Störungen Störung Ursache Abhilfe Überprüfen; max. Restfeuchte 20% Das Feuer brennt Holz zu feucht schlecht oder Nur den Brennstoff verwenden, der für Falscher Brennstoff oder zu die Sichtscheibe wenig Brennstoff das Gerät geeignet und zugelassen ist verschmutzt schnell Brennstoffmenge nach Angabe in dieser Anleitung (siehe „4.1 Brennstoffe“...
  • Seite 112 Bedienung Störung Ursache Abhilfe Probebetrieb durchführen und Das Feuer brennt Schornsteinzug zu stark, insbes. schlecht beim Anheizen bereits zu stark: anliegenden Unterdruck messen. oder (Maximalförderdruck für Feuer- Zugbegrenzung im Schornstein Sichtscheibe ver- stätte und Verbrennungsluftver- einbauen lassen, z.B. schmutzt schnell sorgung berücksichtigen) Nebenluftvorrichtung Drosselklappe vor Schornsteineintritt...
  • Seite 113 Brennstoff / weniger Leistung LED leuchtet Annähern an den Überlastbe- reich zuführen, siehe „4.6 Elektronische (nur bei CORNA tec) Heizhilfe (CORNA tec)“ auf Seite 90 Katalysator überprüfen, ggf. LED blinkt zu starkes oder zu häufi ges Heizen im Überlastbereich Katalysator austauschen,...
  • Seite 114 Ersatz- und Verschleißteile Ersatz- und Verschleißteile Es dürfen nur Original-Bauteile bzw. Ersatzteile des Herstellers verwendet werden! Benötigtes Zubehör und Ersatzteile bekommen Sie über Ihren Fachgroßhandel. 5.1 Übersicht Ersatz- und Verschleißteile - CORNA Abb. 5.1 Ersatzteilübersicht für CORNA...
  • Seite 115 Ersatz- und Verschleißteile 5.2 Übersicht Ersatz- und Verschleißteile - CORNA tec Abb. 5.2 Ersatzteilübersicht für CORNA tec...
  • Seite 116 Ersatz- und Verschleißteile 5.3 Ersatz- und Verschleißteile CORNA / CORNA tec Kaminofen Typ CORNA CORNA tec CORNA hoch CORNA hoch tec Bezeichnung der Ersatz-/Verschleißteile Anzahl Ident- Anzahl Ident- pro Gerät Nummer pro Gerät Nummer Türgriff für Feuertür komplett 1005-04323 1005-04323 Verschlusswinkel, kompl.
  • Seite 117 Ersatz- und Verschleißteile 5.4 Übersicht Ersatz- und Verschleißteile - CORNA ES Abb. 5.3 Ersatzteilübersicht für CORNA ES...
  • Seite 118 Ersatz- und Verschleißteile 5.5 Übersicht Ersatz- und Verschleißteile - CORNA ES tec Abb. 5.4 Ersatzteilübersicht für CORNA ES tec...
  • Seite 119 Ersatz- und Verschleißteile 5.6 Ersatz- und Verschleißteile CORNA ES / CORNA ES tec Kaminofen Typ CORNA ES CORNA ES tec CORNA hoch ES CORNA hoch ES tec Bezeichnung der Ersatz-/Verschleißteile Anzahl Ident- Anzahl Ident- pro Gerät Nummer pro Gerät Nummer Türgriff für Feuertür komplett...
  • Seite 120 Ersatz- und Verschleißteile 5.7 Übersicht Ersatz- und Verschleißteile - CORNA PS Abb. 5.5 Ersatzteilübersicht für CORNA PS...
  • Seite 121 Ersatz- und Verschleißteile 5.8 Übersicht Ersatz- und Verschleißteile - CORNA PS tec Abb. 5.6 Ersatzteilübersicht für CORNA PS...
  • Seite 122 Ersatz- und Verschleißteile 5.9 Ersatz- und Verschleißteile CORNA PS / CORNA PS tec Kaminofen Typ CORNA PS CORNA PS tec Bezeichnung der Ersatz-/Verschleißteile Anzahl Ident- Anzahl Ident- pro Gerät Nummer pro Gerät Nummer abnehmbarer Türgriff für Feuertür 1005-04677 1005-04677 Einsatzstück / Verschlusseinsatz nicht zu...
  • Seite 123 1 x 1005-04451 1005-04451 Steuerung (elektrische Heizhilfe) ggf. 1 x 1005-04452 1005-04452 Batteriegehäuse (elektr. Heizhilfe) ggf. 1 x 1005-04453 1005-04453 LED-Anzeige (elektr. Heizhilfe) ggf. 1 x 1005-04454 1005-04454 Tür- und Scheibendichtungsset CORNA 1005-04768 1005-04768 Türfeder-Set CORNA PS 1005-04769 1005-04769...
  • Seite 124 Technische Daten Technische Daten Kaminofen CORNA CORNA ES CORNA PS jeweils als CORNA oder CORNA hoch CORNA CORNA CORNA CORNA CORNA CORNA CORNA bei 4 bei 6 ES tec PS tec Zulassungsgrundlage, bauaufsichtliche Verwend- CE-Kennzeichnung gem. DIN EN 13240 barkeit Energieeffi...
  • Seite 125 Technische Daten Kaminofen CORNA CORNA ES CORNA PS jeweils als CORNA oder CORNA hoch CORNA CORNA CORNA CORNA CORNA CORNA CORNA bei 4 bei 6 ES tec PS tec II. Angaben zum Brand- und Wärmeschutz Mindestabstand zum Boden aus [cm]...
  • Seite 126 Hinweise zur Prüfung: Geprüft wurde der CORNA ES mit einem 90°-Rundbogen, Höhe 700 mm x Breite 500 mm. Geprüft wurden alle Varianten des CORNA mit dem Prüfbrennstoff Scheitholz. Damit können die handelsüblichen Brennstoffe Scheit- holz und Holzbriketts als geeignete Brennstoffe verwendet werden.
  • Seite 127 Sachmängel 24 Monate ab Gefahrübergang. Der durch den Betrieb bedingte Verschleiß ist kein anfänglicher Sachmangel und dementsprechend auch kein Gewährleistungsfall. Neben diesen gesetzlichen Vorgaben übernimmt LEDA zusätzlich eine Garantie von 10 Jahren ab Herstellung auf alle Gussteile für einwandfreie, dem Zweck entsprechende Werkstoffbeschaffenheit. Die Garantie erstreckt sich auf unentgeltliche Instandsetzung des Gerätes bzw.
