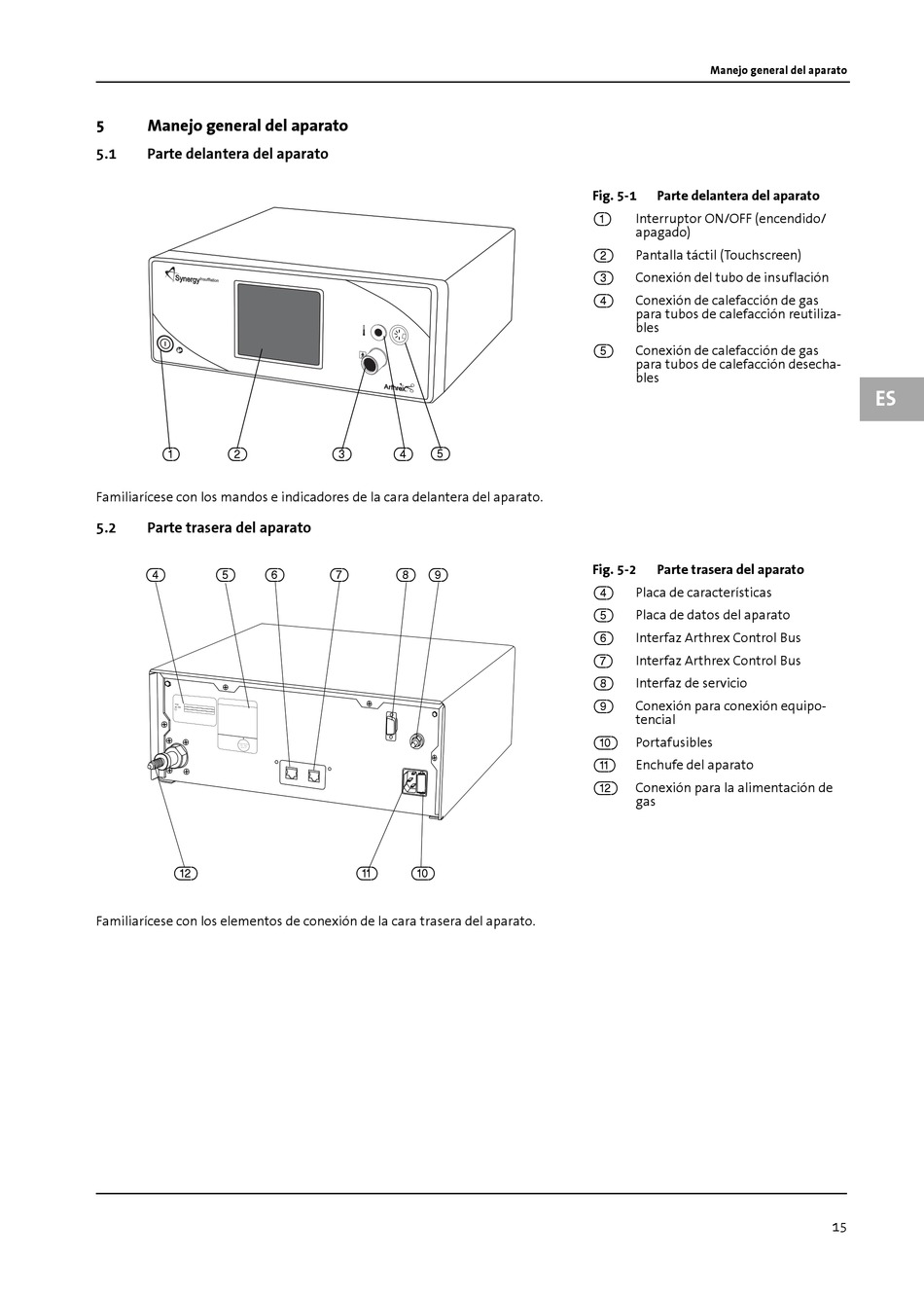

Manejo general del aparato

5.1

Parte delantera del aparato

(1) (2)
Familiarícese con los mandos e indicadores de la cara delantera del aparato.
5.2

Parte trasera del aparato

(4) (5) (6)
(12)
Familiarícese con los elementos de conexión de la cara trasera del aparato.
(5)
(3) (4)
(7) (8) (9)
(11) (10)
Manejo general del aparato
Fig. 5-1 Parte delantera del aparato
Interruptor ON/OFF (encendido/
(1)
apagado)
Pantalla táctil (Touchscreen)
(2)
Conexión del tubo de insuflación
(3)
Conexión de calefacción de gas
(4)
para tubos de calefacción reutiliza-
bles
Conexión de calefacción de gas
(5)
para tubos de calefacción desecha-
bles
Fig. 5-2 Parte trasera del aparato
Placa de características
(4)
(5) Placa de datos del aparato
Interfaz Arthrex Control Bus
(6)
Interfaz Arthrex Control Bus
(7)
Interfaz de servicio
(8)
Conexión para conexión equipo-
(9)
tencial
Portafusibles
(10)
Enchufe del aparato
(11)
(12) Conexión para la alimentación de
gas
