dormakaba Montage- und Inbetriebnahmeanleitung

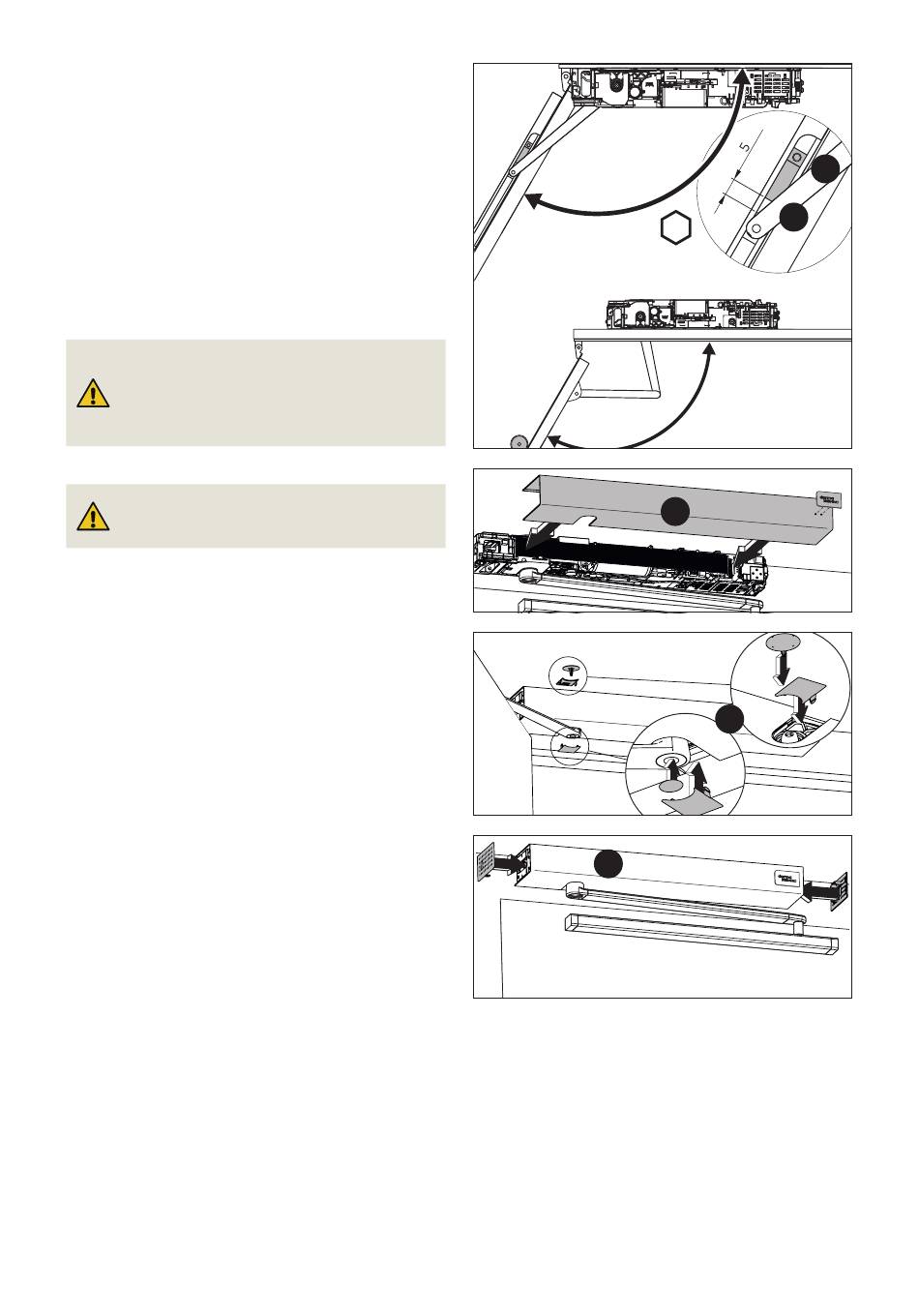

5.18 Endanschlag an der Gleitschiene
einstellen
Der Endanschlag muss eingestellt werden, damit der
eingestellte Öffnungswinkel nicht durch manuelles
Drücken überschritten werden kann.
1. Schalten Sie den Programmschalter in Stellung
DAUERAUF.
‣ Die Tür fährt bis zur eingestellten
Öffnungsweite auf.
2. Schieben Sie den Puffer und den Endanschlag bis
auf 5 mm an das Gleitstück heran.
3. Schrauben Sie den Endanschlag fest.
ACHTUNG!
dormakaba empfiehlt den Einsatz
eines Türstoppers.Bei Einsatz des
Normalgestänges muss ein Türstopper
verwendet werden.

5.19 Verkleidung montieren

ACHTUNG!
Keine Leitungen einklemmen
1. Stecken Sie die Abdeckhaube auf den Antrieb und
drücken Sie sie an, bis sie hörbar einrastet.
2. Stecken Sie die Achsabdeckungen auf.
3. Stecken Sie die Seitenabdeckungen auf.
Auf der Seite mit dem Programmschalter ist die
Einstecktiefe durch Rasten variabel, um leichte
Längenunterschiede der Abdeckhaube auszugleichen.
ED 100, ED 250 WN 059798 45532
Antrieb montieren
2,5
1.
2.
3.
2019-07
3.
2.
27
