dormakaba Montage- und Inbetriebnahmeanleitung
7.5 Inbetriebnahme einer 2-flügeligen
Anlage
1.
Nehmen Sie den Gangflügel in Betrieb.
2. Schalten Sie den Programmschalter nach
der Lernfahrt auf DAUERAUF.
3. Nehmen Sie den Standflügel in Betrieb.
Zusätzliche Parametrierung
• Am Gangflügel:
Parameter >dL< (Türtyp) auf "1" stellen.
Parameter >Ad< (Nachlaufwinkel) auf den
gewünschten Wert einstellen.
• Am Standflügel:
Parameter >dL< auf "2" einstellen.
7.6

Nullpunktfindung nach Netzreset

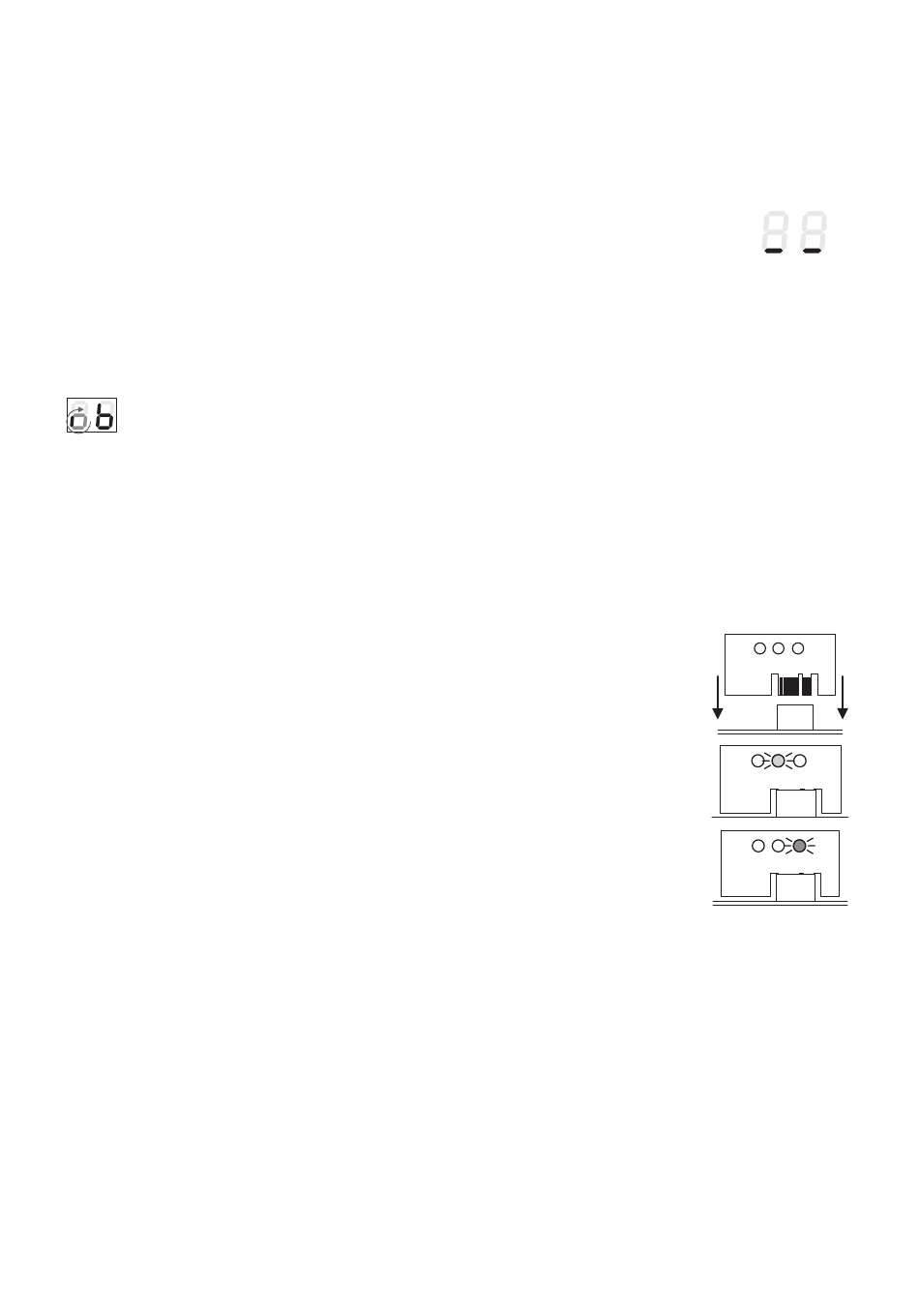

Während der Nullpunktfindung zeigt das
Display das kleine kreiselnde "o" und "b" an.
7.7 Inbetriebnahme mit integriertem
Rauchmelder
Siehe Montageanleitung ED Cover Basic RM,
ED Cover VARIO RM.
34 ED 100, ED 250
8

Upgrade-Cards installieren

8.1 Voraussetzungen:
• Der Antrieb ist vollständig montiert.
• Die Lernfahrt ist erfolgreich abgeschlossen.
• Die Netzspannung ist eingeschaltet.
• Der Programmschalter steht in Stellung AUS.
• Das Informationsdisplay zeigt
den Ruhezustand an.
8.2 Verwendung in 2-flügeligen Anlagen
Full-Energy:
Die Upgrade-Card Full-Energy kann an einem oder an
beiden Antrieben installiert werden.
Brandschutz:
Die Upgrade-Card Brandschutz muss an beiden
Antrieben installiert werden.
Professional:
Die Upgrade-Card Professional wird nur am Antrieb
für den Gangflügel installiert.
DCW:
Die Upgrade-Card DCW wird nur an jeweils
dem Antrieb installiert, an dem DCW-Produkte
angeschlossen werden.
8.3

Erste Upgrade-Card installieren

1.
Stecken Sie die Upgrade-
Card in den Steckplatz
(siehe Seite 4 Position 9).
‣ Während des
Einsteckens blinkt die
gelbe LED einmal.
‣ Die Daten werden
übertragen. Die
Kommunikation zwischen
den Modulen wird durch
langsames Blinken der
grünen LED angezeigt.
‣ Die entsprechende Funktion ist jetzt
freigeschaltet und kann aktiviert werden
(siehe Seite 39, Parameter F1 – F8).
‣ Die Anlage ist betriebsbereit.
WN 059798 45532
Upgrade-Cards installieren
2019-07
