dormakaba Montage- und Inbetriebnahmeanleitung
5

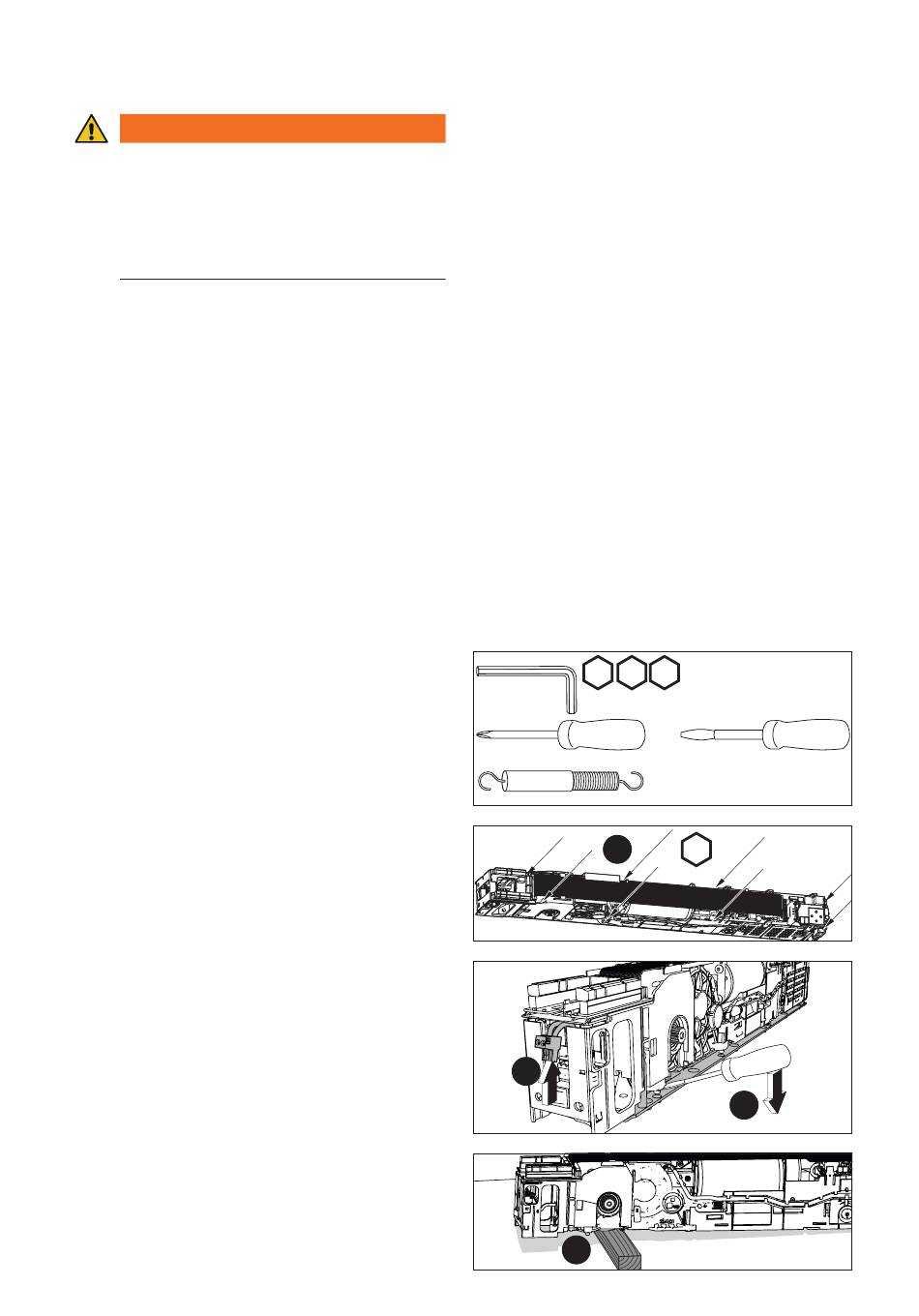

Antrieb montieren

WARNUNG
Verletzungsgefahr durch herabfallende
Gegenstände.
Herunterfallende Teile oder Werkzeuge
können zu Verletzungen führen.
• Arbeitsplatz gegen unbefugtes Betreten
sichern.
Die hier beschriebene Vorgehensweise ist ein Beispiel.
Bauliche oder örtliche Gegebenheiten, vorhandene
Hilfsmittel oder andere Umstände können eine andere
Vorgehensweise sinnvoll machen.
5.1

Voraussetzungen

• Am Einbauort ist ein 230 V/50-60 Hz Anschluss mit
einer Absicherung von 16 A vorhanden.
• Der Türflügel muss in einwandfreien mechanischen
Zustand und leichtgängig sein.
5.2

Standardanzugsmomente

M 5 ....... 5 Nm
M 6 .... 9,5 Nm
M 8 ..... 23 Nm
M 10 .... 46 Nm
M 12 ... 79 Nm
5.3 Benötigte Werkzeuge
5.4 Antrieb von der Montageplatte
demontieren
1.
Lösen Sie die 8 Befestigungsschrauben.
2. Ziehen Sie den 230 V Stecker ab.
3. Trennen Sie den Antrieb von der Montageplatte.
Benutzen Sie dazu einen Schraubendreher als
Hebel zwischen Antrieb und Grundplatte.
4. Legen Sie ein Stück Holz oder Ähnliches unter den
Antrieb, damit sich das Anschlussteil nicht lösen
kann.
20 ED 100, ED 250
1 / 2 / 3
2.
WN 059798 45532
5 2,5 6
2,5 mm isoliert
6 mm
1.
5
3.
4.
Antrieb montieren
