dormakaba Montage- und Inbetriebnahmeanleitung
5.6

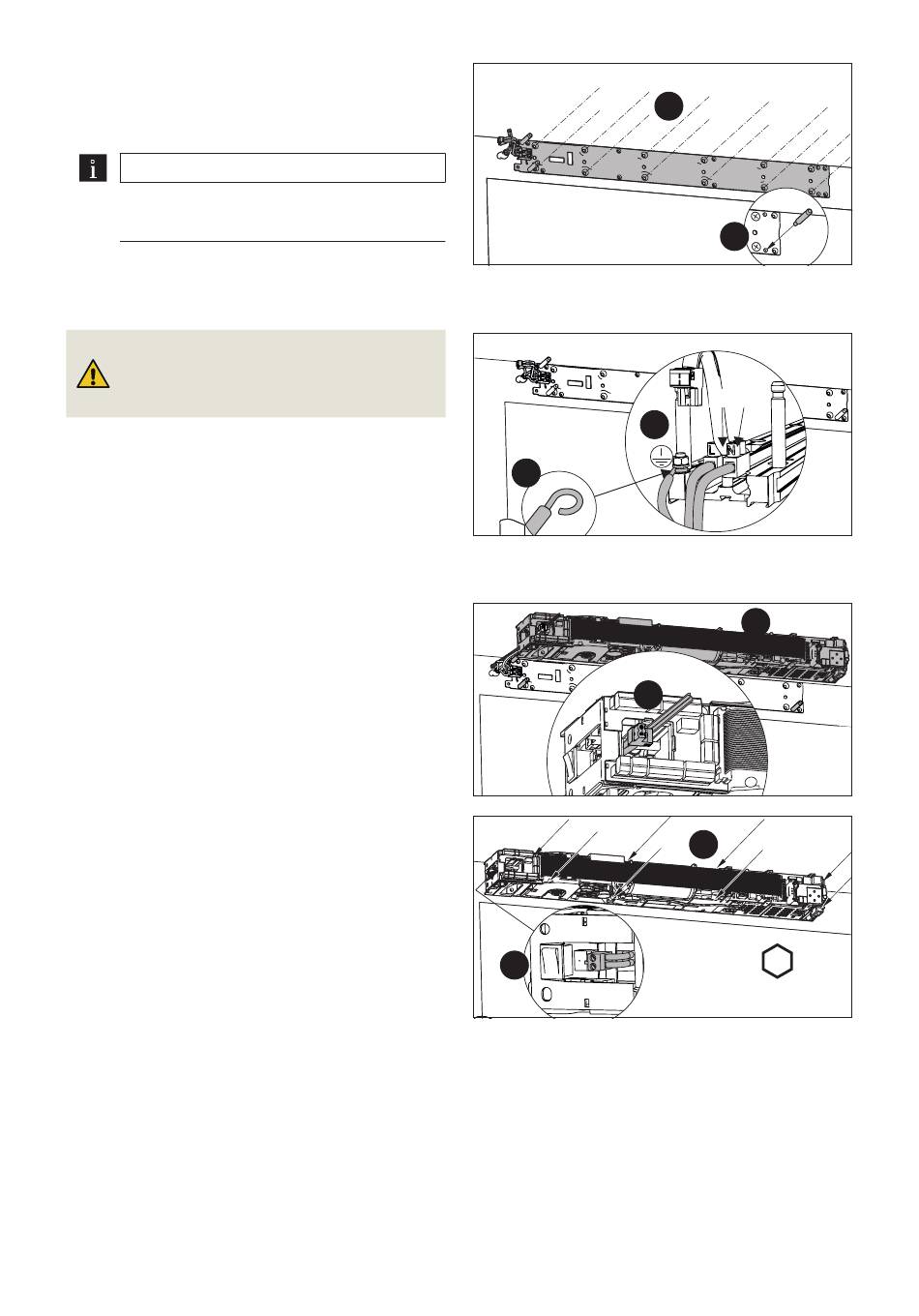

Montageplatte montieren

1. Schrauben Sie die Montageplatte mit 12
Schrauben in den vorbereiteten Löchern fest.
TIPPS UND EMPFEHLUNGEN
Dübel und Schrauben verwenden, die dem
Untergrund angepasst sind.
2. Schlagen Sie den mitgelieferten Haltebolzen mit
einem Hammer in das untere der beiden Löcher
ein.
Gefahr!
Lebensgefahr durch elektrischen Strom.
Arbeiten an der elektrischen Anlage nur von
Elektrofachkräften ausführen lassen.
3. Klemmen Sie die 230 V Anschlussleitung an.
4. Biegen Sie das Kabelende der Erdungsleitung
zu einer Öse und schrauben Sie es an der
Erdungsschraube fest.
5.7 Antrieb an der Montageplatte
befestigen
1. Führen Sie die Anschlussleitungen durch das
Gehäuse und stecken Sie den Antrieb auf die
Bolzen an der Grundplatte.
2. Drücken Sie den Antrieb an, bis er hörbar
einrastet.
3. Ziehen Sie die 8 Schrauben fest an.
4. Stecken Sie den Netzanschlussstecker ein.
22 ED 100, ED 250
4.
4.
WN 059798 45532
Antrieb montieren
1.
2.
L1 N
3.
2.
1.
3.
5
2019-07
