dormakaba Montage- und Inbetriebnahmeanleitung

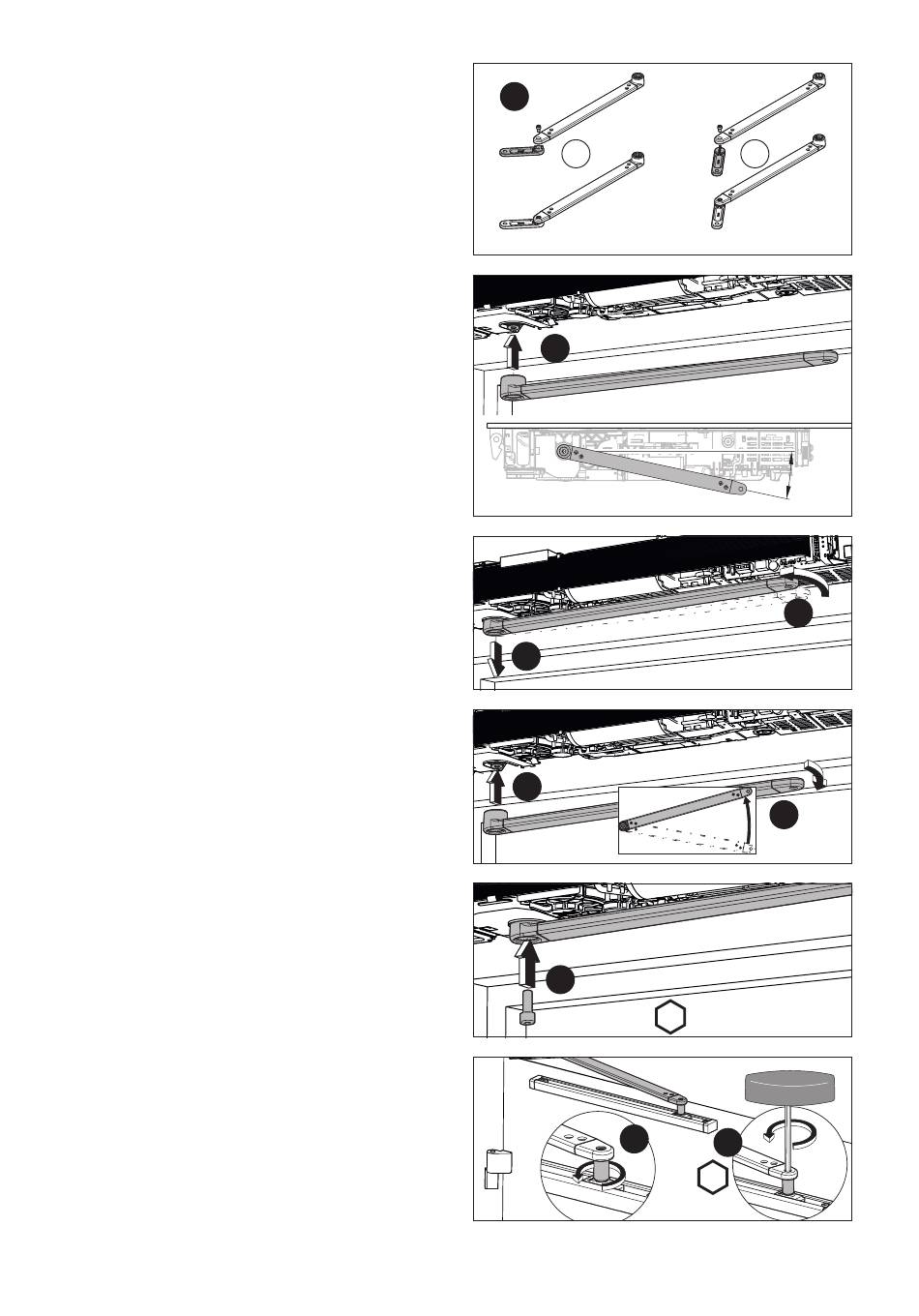

5.11 Gleitschienenhebel CPD montieren

Bei Verwendung des Gleitschienenhebels CPD muss
dieser zusammengebaut werden.
1.
Schrauben Sie den Hebel passend zur
Einbausituation zusammen.
(1) Bandseite DIN Rechts und
Bandgegenseite DIN Links
(2) Bandseite DIN Links und
Bandgegenseite DIN Rechts

5.12 Hebel montieren

Um den Hebel in der richtigen Position montieren zu
können, muss die Achse in Nullage gebracht werden.
1. Stellen Sie die Federvorspannung auf
ca. 10 Umdrehungen ein, siehe „Federspannung
einstellen" auf Seite 26.
‣ Die Achse dreht sich in die Nulllage.
2. Drehen Sie die Federvorspannung wieder auf
0 Umdrehungen zurück.
3. Stecken Sie den Hebel im Winkel von ca. 12° zum
Antrieb auf die Achse.
4. Drehen Sie den Hebel mit der Antriebsachse
ca. 10° in Richtung Tür-Auf.
5. Nehmen Sie den Hebel von der Achse.
6. Drehen Sie den Hebel um einen Zahn in Richtung
Tür-Zu.
7. Stecken Sie den Hebel auf die Achse.
8. Schrauben Sie den Hebel mit 23 Nm fest.
9. Schrauben Sie Sie den Hebelbolzen in den Hebel.
10. Schrauben Sie den Hebelbolzen mit 8–10 Nm fest.
24 ED 100, ED 250
1.
3.
5.
7.
8.
WN 059798 45532
1
23 Nm
6
9.
10.
5
8 – 10 Nm
Antrieb montieren
2
12°
4.
6.
2019-07
