dormakaba Montage- und Inbetriebnahmeanleitung

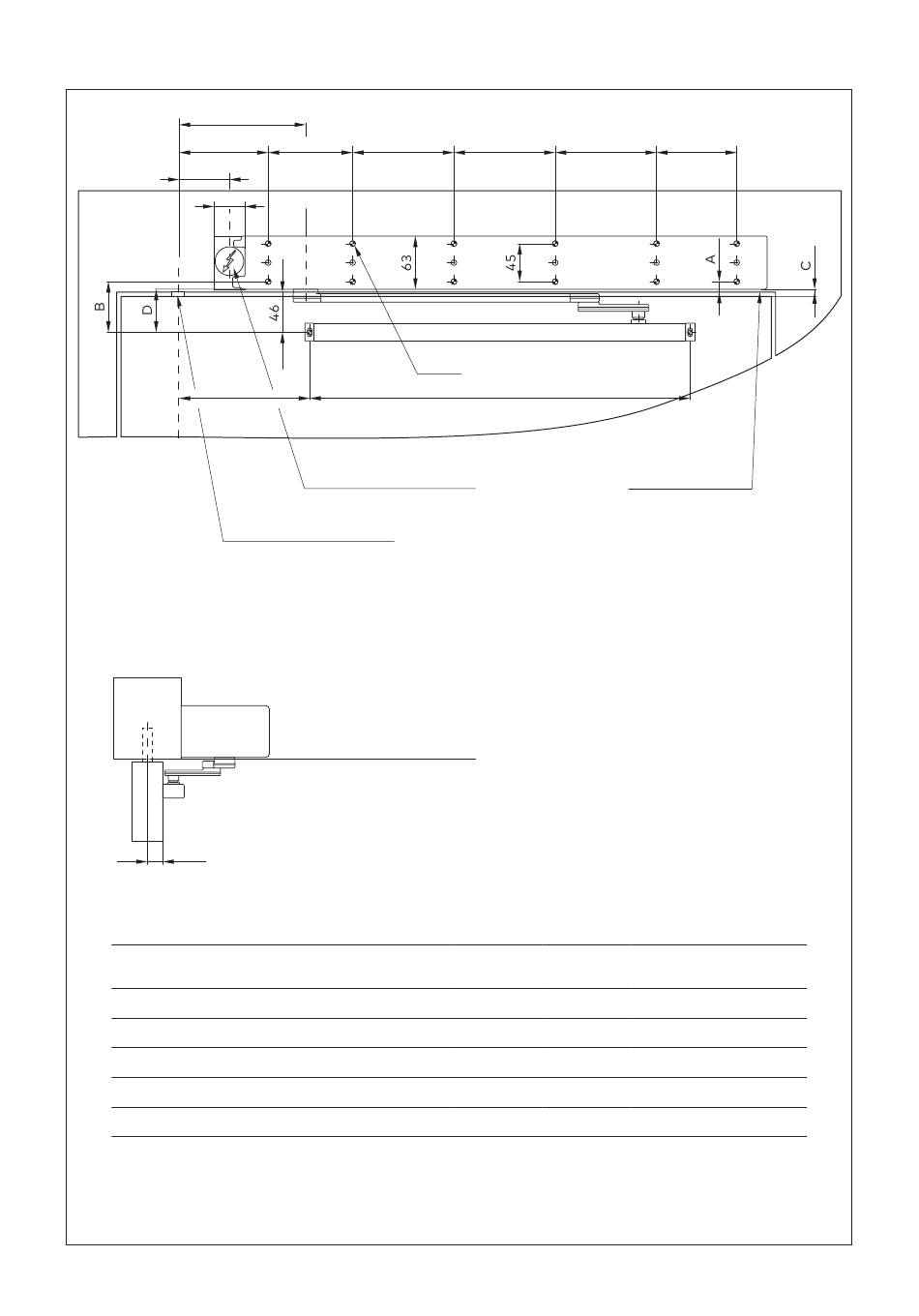

Montage an einer mittig gelagerten Tür drückend mit Gleitschiene CPD und Hebelbolzen kurz
150
106
45
32
195
Drehpunkt
-HS
Der Parameter HS (Bandabstand) muss in den
negativen Bereich verändert werden.
Achsverlängerung
Standard
20 mm
30 mm
60 mm
90 mm
18 ED 100, ED 250
100 120
Ø 6,6
Raum für Kabelzuführung
Unterkante Zarge
ED 100 ED 250
● ●
● ●
● ●
● ●
--- ●
WN 059798 45532
120 120
451
Unterkante Zarge
A B
15 mm 61 mm
35 mm 81 mm
45 mm 91 mm
75 mm 121 mm
105 mm 151 mm
Montage vorbereiten
95
C D
6 mm 52 mm
26 mm 72 mm
36 mm 82 mm
66 mm 112 mm
96 mm 142 mm
2019-07
