dormakaba Montage- und Inbetriebnahmeanleitung
Störung
Während der Installation:
Die Tür kann nur
sehr schwer manuell
geöffnet werden, und die
Schließfahrt erfolgt mit
hoher Geschwindigkeit.
Die Lernfahrt kann nicht
gestartet werden.
Der interne/externe
Programmschalter
funktioniert nicht
oder nur fehlerhaft
Die Tür öffnet
automatisch, schließt
aber erst nach langer Zeit
oder gar nicht.
Die Fahrgschwindigkeiten
weichen stark von den
eingestellten Parametern
ab.
ED 100, ED 250
Mögliche Ursache
Der Stecker der Bremsschaltung
ist in der falschen Position.
Der Programmschalter ist in der
falschen Position.
Das Signal Abschaltung
Antriebsfunktion (4/4a) ist aktiv.
Der Parameter
Programmschalterart ist falsch
eingestellt.
Das Kabel des internen
Programm schalters ist nicht
aufgesteckt.
Anschlussfehler oder
Schalterdefekt.
Der Parameter Offenhaltezeit
ist zu lange eingestellt.
Der Programmschalter ist in der
Position Dauerauf.
Es liegt ein Signal vom
Sicherheits senor an der
Bandgegenseite an, dass das
Schließen verhindert.
Es liegt ein Signal von einem
angeschlossenen Impulsgeber
an, das das Schließen verhindert.
Die Lernfahrt wurde bei
warmem Motor durchgeführt,
und das Türflügelgewicht wurde
dadurch falsch ermittelt.
WN 059798 45532
Abhilfe
Der Stecker muss je nach verwendetem Gestänge
positioniert werden.
Siehe Seite 23 Punkt 5.11.
Programmschalter in Position AUS schalten.
Verdrahtung des Rauchmelder oder Stopp-Signal
an 4/4a prüfen.
Der verwendete Typ muss als Parameter
Programmschalterart korrekt eingestellt sein.
Kabel prüfen und ggf. aufstecken.
Die Verdrahtung und Funktion des Schalters
müssen geprüft werde.
Offenhaltezeit reduzieren.
Programmschalter umstellen.
Die Signale der Sicherheitssensoren werden zur
Diagnose direkt mit den 2 Dezimal-
punkten der LED Anzeige an der
Bedienschnittstelle angezeigt.
Bei Erfassung leuchtet der jeweilige Dezimalpunkt.
Die Verdrahtung und Funktion des Sensors müssen
geprüft werden. Wenn die LED oben links blinkt, ist
die Wandausblendung aktiv. Es liegt kein Fehler vor.
Die Verdrahtung der angeschlossenen Impulsgeber
muss geprüft werden. Es ist in allen Fällen ein
Schließerkontakt zu verwenden. Der Signaleingang
57/57a darf mit einer Fremd spannung betrieben
werden. Zur Lokalisierung des Fehlers sind die
Signalleitungen 35, 57, 42 und 41 der Reihe nach zu
entfernen.
Lernfahrt bei kaltem Motor erneut durchführen.

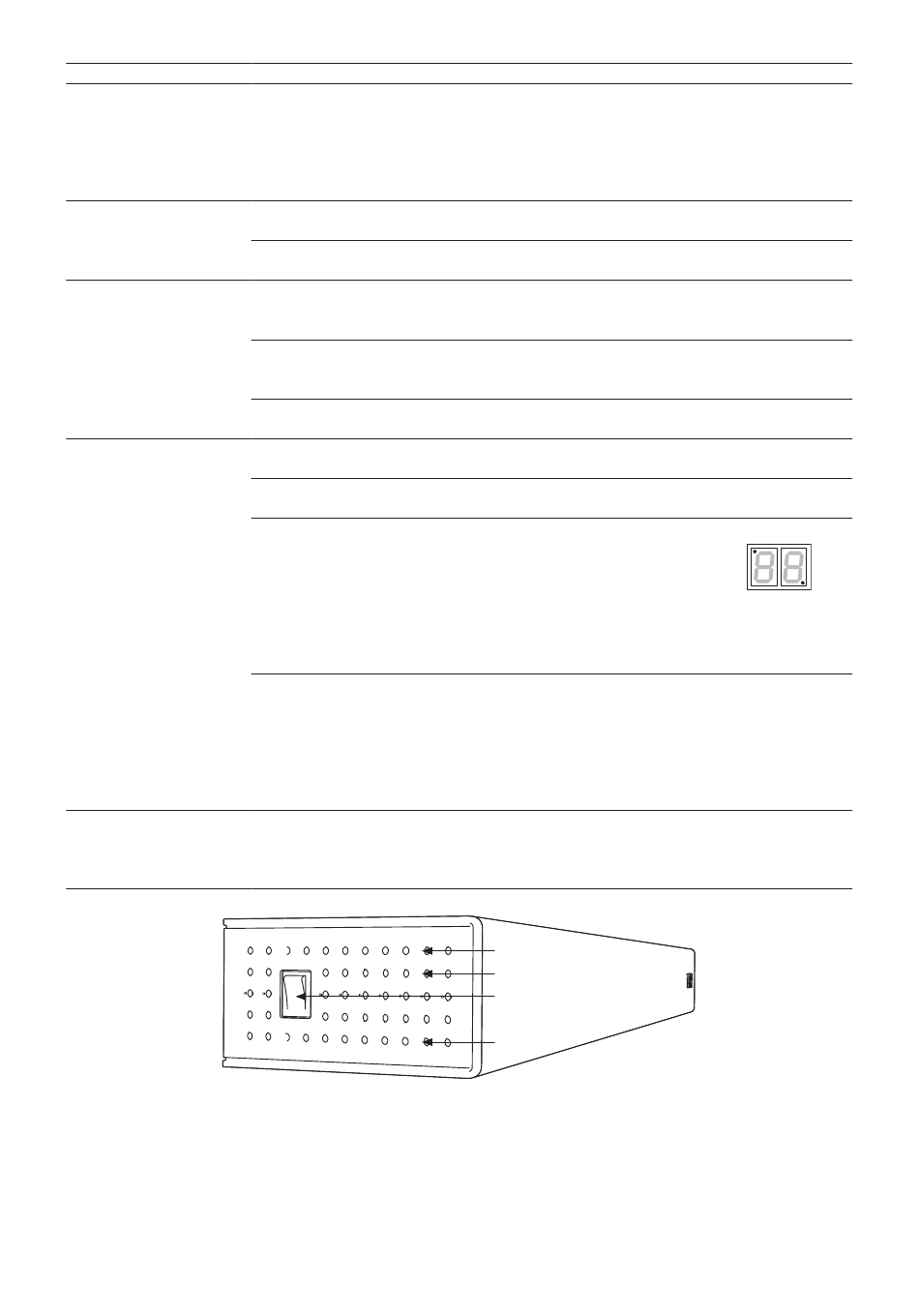

LED rot
LED gelb
Netzschalter
LED grün
Diagnose / Fehlersuche
