dormakaba Montage- und Inbetriebnahmeanleitung

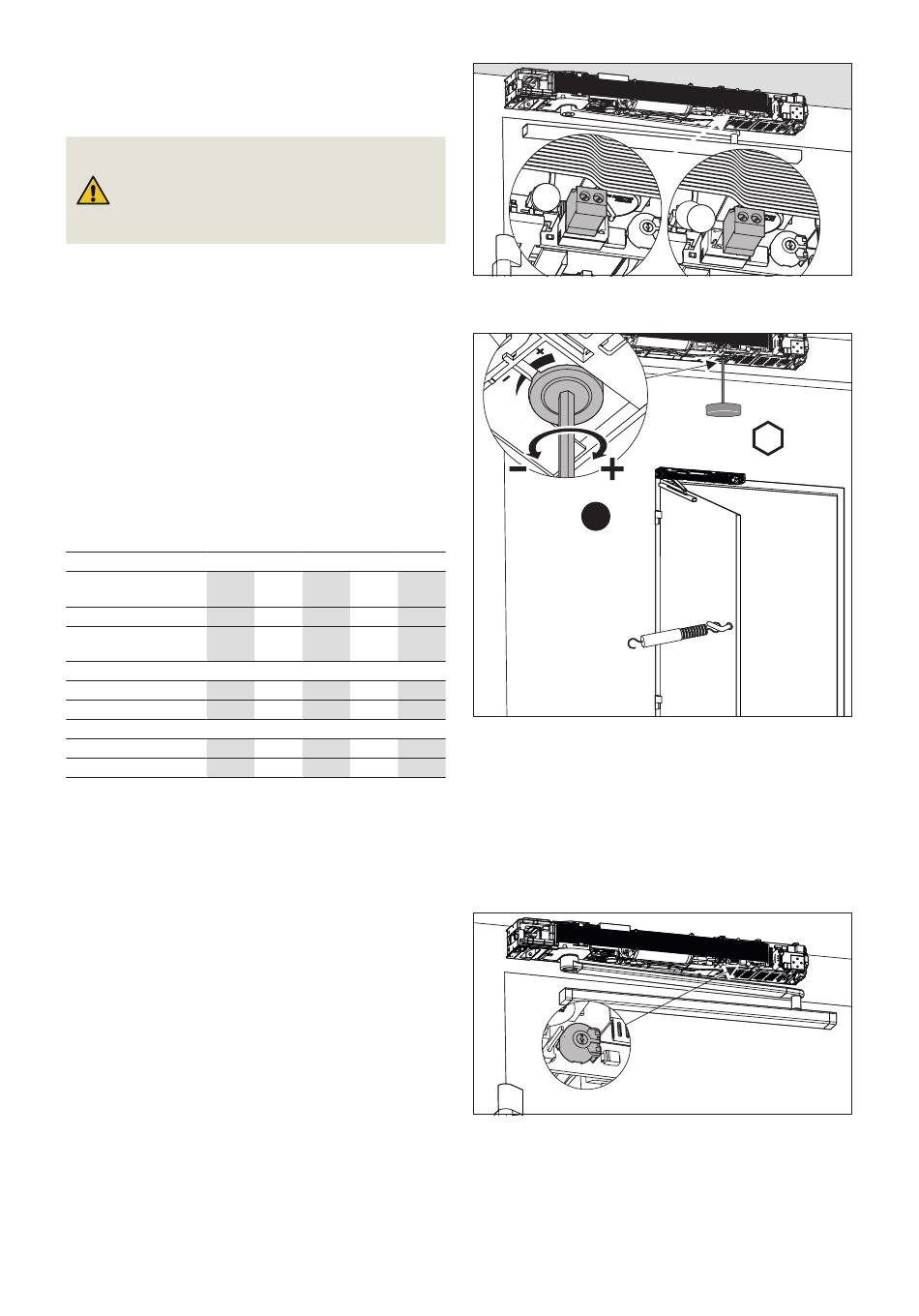

5.14 Bremsschaltung einstellen

1. Stellen Sie Sicher, dass die Netzspannung
abgeschaltet ist.
WARNUNG!
Quetschgefahr durch die Tür.
Bei falsch gestecktem Stecker wirkt die
Bremsschaltung nicht. Die Tür kann mit
hoher Geschwindigkeit schließen.
2. Stecken Sie den Stecker je nach Montageart auf.
(A) = Montage ziehend
(B) = Montage drückend

5.15 Federspannung einstellen

Bei der Auslieferung ist die Feder entspannt. Für
den Betrieb ist eine Vorspannung von mindestens
10 Umdrehungen notwendig. Die Einstellung wird bei
der Lernfahrt geprüft. Bei zu geringer Federspannung
wird die Lernfahrt abgebrochen. Wird die
Federeinstellung verändert, muss eine neue Lernfahrt
durchgeführt werden.
1.
Entnehmen Sie der Tabelle die notwendigen vollen
Umdrehungen für die Federeinstellung und stellen
Sie die Fedespannung ein.
Auswahl EN Klasse
Türflügelbreite in
950
mm
EN Klasse EN 3
min. Schließmoment 18
bei 2° Nm
Umdrehungen der Federeinstellung
ED 100 14
ED 250 --
Kombinationsmöglichkeit Gestänge
Normalgestänge X
Gleitschiene X
Die Tabelle zeigt Näherungswerte, daher müssen Sie
das Schließmoment bei 2° gemäß EN 1154 prüfen
und ggf. korrigieren. Bei Sturztiefen größer 300 mm
müssen Sie zusätzlich das min. Schließmoment
zwischen 88° – 92° überprüfen.
5.16 Schließgeschwindigkeit im stromlosen
Zustand einstellen
1. Stellen Sie die Schließgeschwindigkeit am
Potenziometer ein.
Die Geschwindigkeit muss zwingend eingestellt
werden. Wenn die Tür in unter 3 Sekunden
schließt, führt dies zur Fehlermeldung 73
(Bremsschaltungstest).

5.17 Antrieb in Betrieb nehmen

1. Nehmen Sie den Antrieb in Betrieb.
Siehe dazu „Inbetriebnahme" auf Seite 33.
26 ED 100, ED 250
1100 1250 1400 1600
EN 4 EN 5 EN 6 EN 7
26 37 54 87
Nm Nm Nm Nm
16 -- -- --
14 18 24 24
X X X X
X X X
WN 059798 45532
A A
B
B
1.
Antrieb montieren
5
2019-07
