dormakaba Montage- und Inbetriebnahmeanleitung

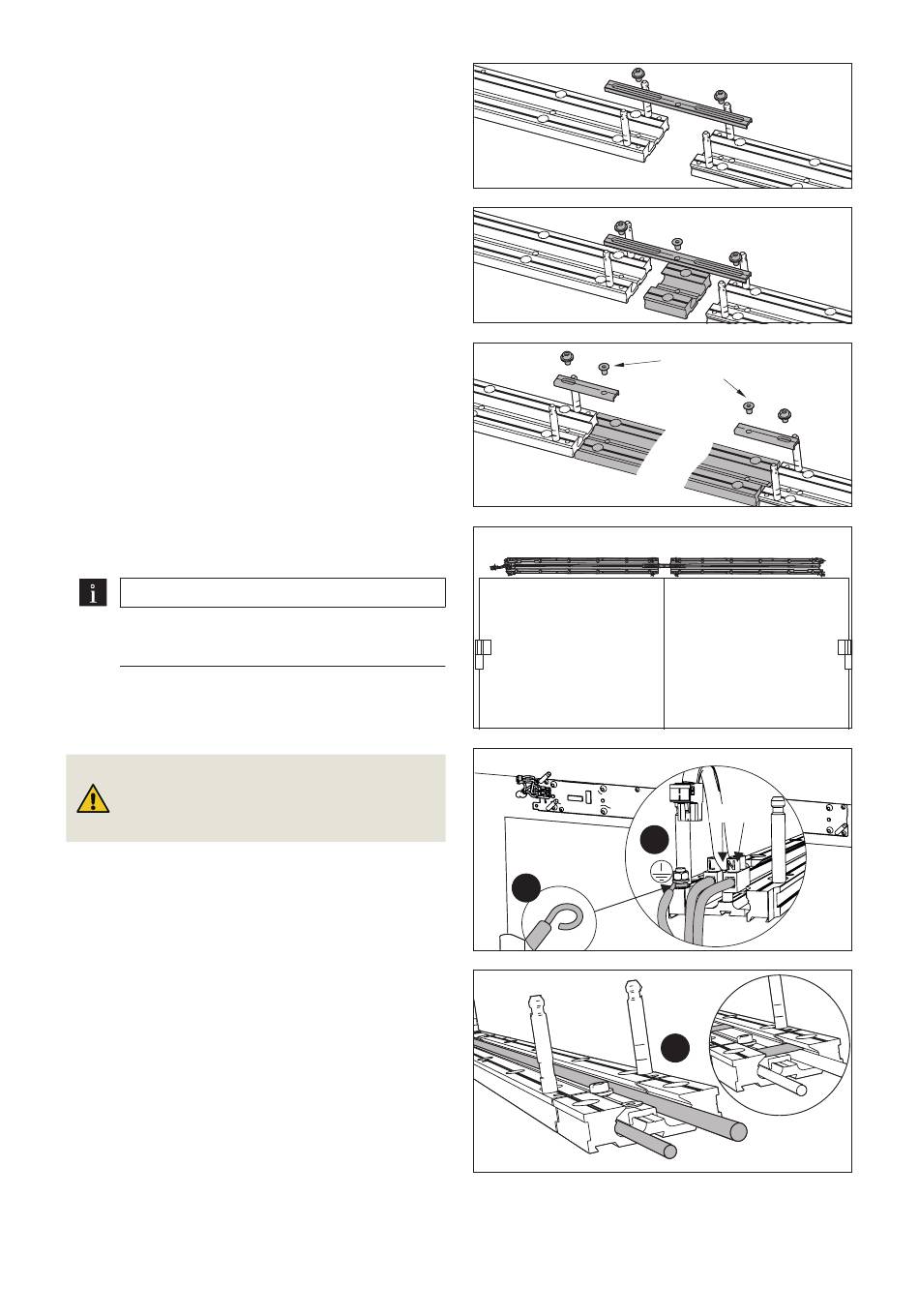

Verbindung "A"
Bandmaß 1400–1415 mm
Verbinden Sie die Montageplatten mit dem langen
Verbinder.
Verbindung "B"
Bandmaß 1416 – 1475 mm
Verbinden Sie die Montageplatten mit dem langen
Verbinder und der kleinen Zwischenplatte.
Verbindung "C"
Bandmaß ab 1476 mm
Verbinden Sie die Montageplatten mit den beiden
kurzen Verbindern und der passend zugeschnittenen
Zwischenplatte.
13. Schrauben Sie die Montageplatten mit je
12 Schrauben in den vorbereiteten Löchern fest.
TIPPS UND EMPFEHLUNGEN
Dübel und Schrauben verwenden, die dem
Untergrund angepasst sind.
14. Schlagen Sie die mitgelieferten Haltebolzen mit
einem Hammer in das untere der beiden Löcher
ein.
Gefahr!
Lebensgefahr durch elektrischen Strom.
Arbeiten an der elektrischen Anlage nur von
Elektrofachkräften ausführen lassen.
15. Klemmen Sie die 230 V Anschlussleitung an.
16. Biegen Sie das Kabelende der Erdungsleitung
zu einer Öse und schrauben Sie es an der
Erdungsschraube fest.
17. Verlegen Sie das Netzanschlusskabel
für den zweiten Antrieb und ggf. das
Programmschalterkabel in die Nut in den
Montage platten und befestigen Sie sie mit den
beiliegenden Kunststoffplättchen.
18. Montieren Sie beide Antriebe, siehe „Antrieb an
der Montageplatte befestigen" auf Seite 22.
Falls die Anlage mit einer Schließfolgeregelung
ausgestattet werden soll, bauen Sie diese jetzt ein
(siehe Montage anleitung ED 100/250 ESR).
Falls die Anlage mit einem
ausgestattet werden soll, bauen Sie diesen jetzt ein.
Siehe Montageanleitung ED Cover Basic RM,
ED Cover VARIO RM.
ED 100, ED 250
ED Cover Vario RM
WN 059798 45532
Selbstschneidende
Schrauben
16. 15.
16.
17.
Antrieb montieren
L1 N
2019-07 29
