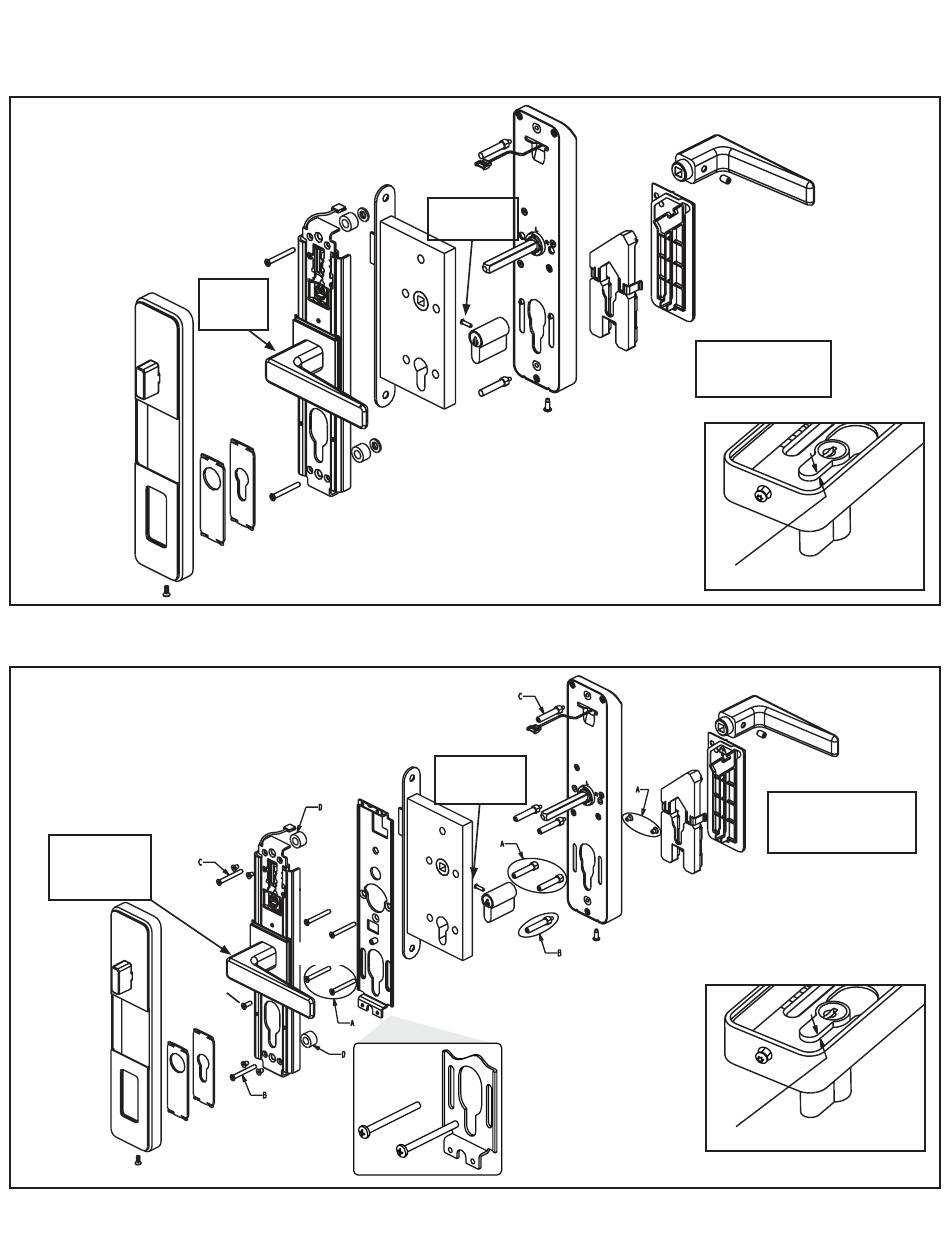

7 ‒ MONTAGE DES BELAGS ‒ Rückplattenmontage (Schlüssel-Override)
Für das EN 179 zertifizierte Schloss mit BMH 801 Einsteckschloss
von Kit 3, lesen Sie vor der Montage bitte das Folgende:
- Montage- und Wartungsanleitung für BMH Panikschlösser
- Anleitung für die Verwendung von BMH Schlössern und Scharnieren
Siehe Anlage A für
Anwendung an
Außenräumen
7 ‒ MONTAGE DES BESCHLAGS ‒ Rosettenmontage (Schlüssel-Override)
Für das EN 179 zertifizierte Schloss mit BMH 801 Einsteckschloss von
Kit 3, lesen Sie vor der Montage bitte das Folgende:
- Montage- und Wartungsanleitung für BMH Panikschlösser
- Anleitung für die Verwendung von BMH Schlössern und Scharnieren
Siehe Anlage A für
Anwendung an Außenräumen
Zum Anziehen der
Spannschraube an
DIN-zertifizierten
Schraube M5
Schlössern
(5 mm)
Wichtig
13
Zum Anziehen der
Spannschraube an
DIN-zertifizierten
Schlössern
Schraube M4
(4 mm)
Schraube M5
(5 mm)
*
WICHTIG:
Für DIN-Schlösser
diese Platte montieren
WICHTIG: Nachdem alle Kabel ang-
eschlossen sind, ist sicherzustellen, dass
alle überschüssigen Kabellängen in das
Loch/die Löcher in der Tür geschoben
werden .
WICHTIG:
Für DIN-Schlösser
diese Platte montieren
• A, B, C und D für Sicher-
heitsschlösser erford-
erlich
• A immer erforderlich
• C empfohlen
Confidant RFID-KIT 2 und Kit 3 Montageanleitung - PK3649_DE_04_16
*
Stift kann am
Beschlag befestigt sein
3mm bis 13mm
*
Stift kann am
Beschlag befestigt sein
WICHTIG: Nachdem alle Kabel
angeschlossen sind, ist sicher-
zustellen, dass alle überschüssigen
Kabellängen in das Loch/die Löcher
in der Tür geschoben werden .
3mm bis 13mm
