Montage
4
Montage
4.1
Erforderliches Werkzeug
• Bohrschablone für Kaba elolegic c-lever ES1
• Schraubzwinge - empfohlen!
• Bohrmaschine
• Bohrer Ø9 mm und Ø13 mm
• Diverse Schlitz- und Kreuzschlitzschraubenzieher
• Pinzette
4.2

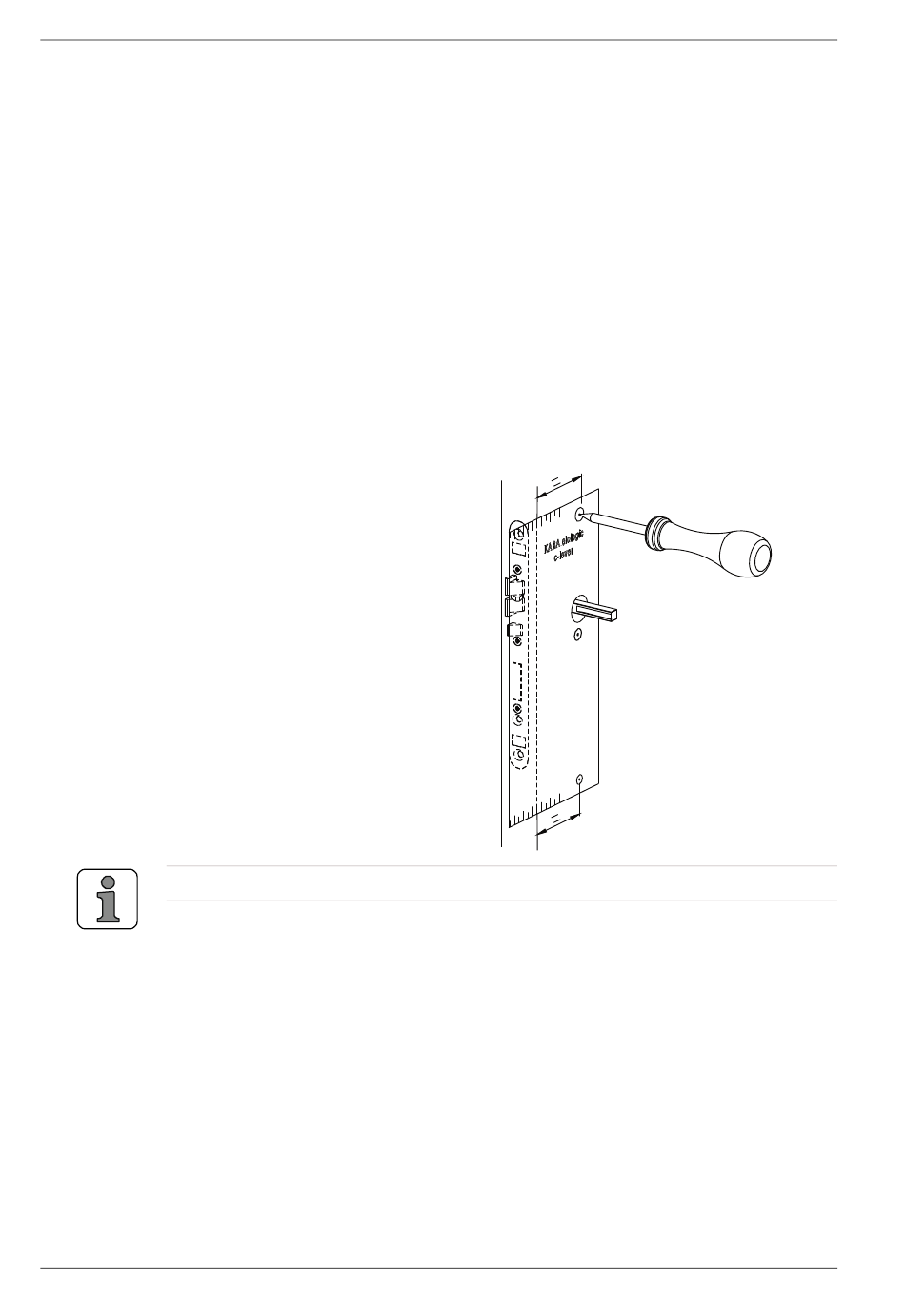

Bohren der Befestigungslöcher mit Bohrschablone
Tür vorbereiten
1. Zuerst den bestehenden
Bohrschablone aufsetzen
2. Entsprechenden Drückerdorn
3. Bohrschablone auf den Drück-
4. Die 3 Befestigungslöcher mar-
Wichtig: Je nach Türstärke ist die Länge des Drückerdorns anzupassen.
12
Beschlag entfernen.
in das Schloss stecken.
erdorn (8 mm) aufstecken und
exakt parallel zum Stulp aus-
richten.
kieren.
k3elc715de-2010-05
Installationsanleitung
Kaba elolegic/exos c-lever remote
