Montage-Vorschriften/Cons. De Montage/Presc. Per Il Montaggio - Kaba X-Lock A412 Installationsanleitung

Montage-Vorschriften

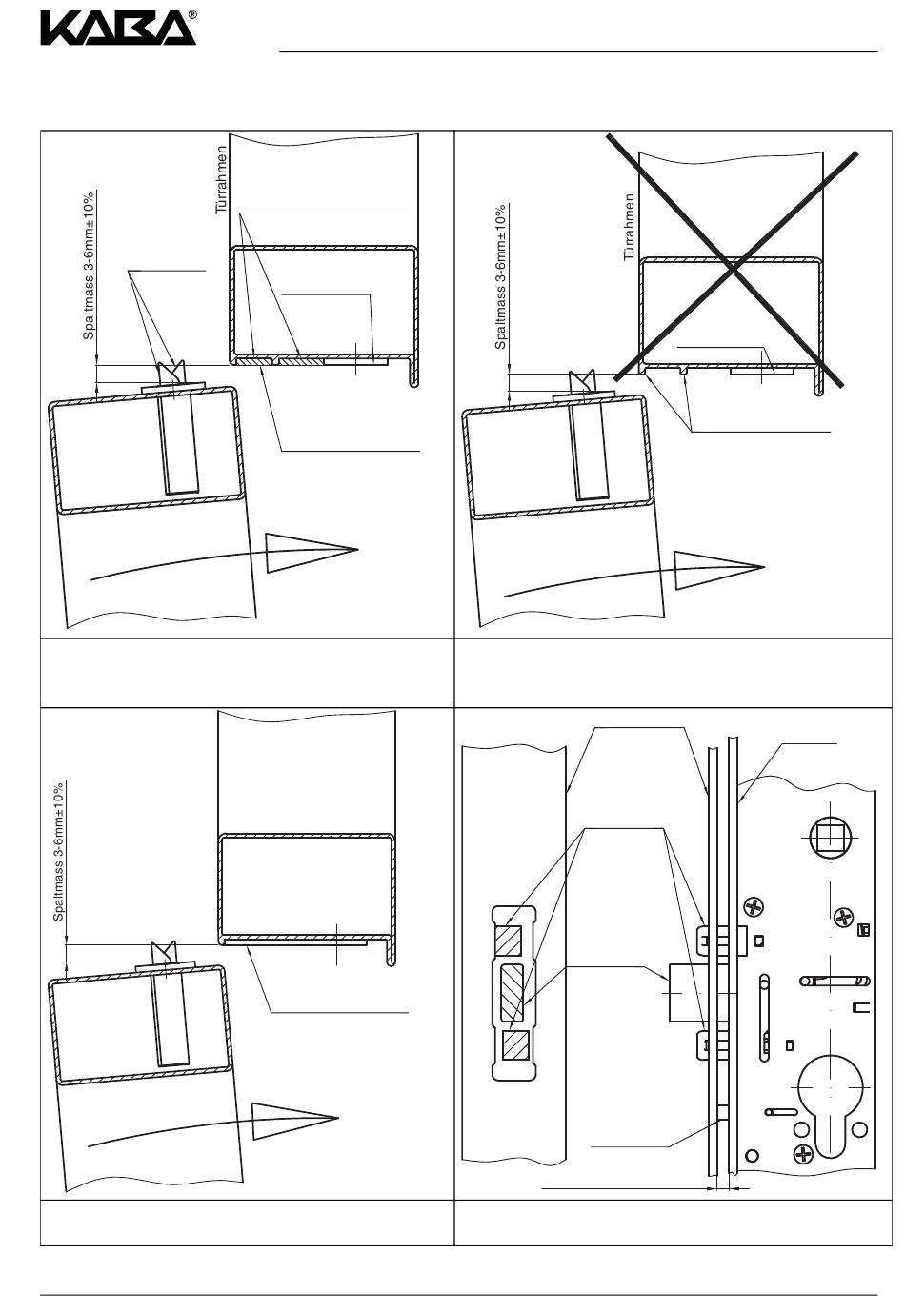

Kreuzfallen
Schloss
Türe
Richtig eingebautes Schliessblech
Kreuzfallen müssen über angerundete und ebene
Flächen einlaufen.
Schloss
Türe
Lösung mit Spezial-Schliessblech
Kaba AG
Montage serrure motorique - Montaggio serratura motorizzato
Leerräume im Profil
müssen aufgefüllt werden
Schliessblech
für ebene Einlauf-
fläche sorgen
Türrahmen
Spezial-Schliessblech
In der Breite kürzbar.
Bei Bedarf separat
bestellen.
Dok-Nr. kauloc693 - 03.10
Installation - Kaba x-lock Motorschloss
Schloss
Türe
Falsch eingebautes Schliessblech
Ablaufsicherung nicht gewährleistet.
Schliessblech
Kreuzfallen
Riegel muss
frei laufen
Steuerfalle
Spaltmass 3-6mm±10%
Position der Kreuzfallen und Riegel im
Schliessblech
Schliessblech
Schloss läuft nicht ein
Ablauffunktion nicht
gewährleistet
Schloss
