Kaba elolegic lock

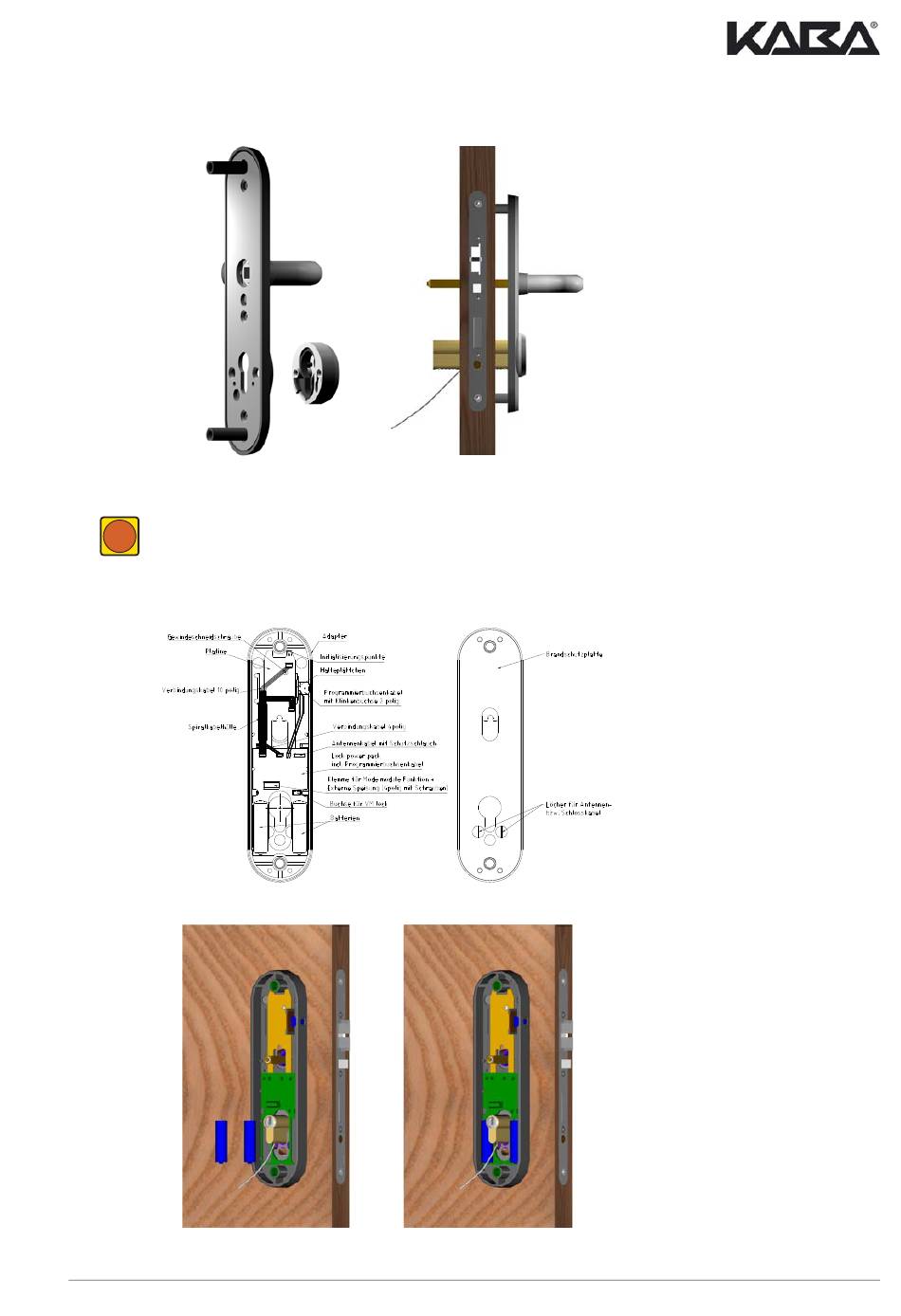

1.3.5 Montage des Beschlages

Schritt 5
ACHTUNG:
!
Beschlag muss plan auf der Tür anliegen!

1.3.6 E-Modul montieren

Schritt 6
Kaba GmbH, A-3130 Herzogenburg
Änderungen ohne Vorankündigung vorbehalten
Beim Aufschieben des Beschlages das Antennenkabel nicht quetschen!
• Vor der Montage des Außen-
schildes muss die Antenne
durch Entfernen oder Einle-
gen von Unterlagsscheiben
der Zylinderlänge angepasst
werden.
• Außenschild auf den Drücker-
dorn und Profilzylinder auf-
schieben.
• Gleichzeitig das Antennenka-
bel vorsichtig durch die
Kabellochung auf die Türin-
nenseite durchführen.
• E-Modul Adapter und Brand-
schutzplatte, mit den Batte-
rien unten, über den Drücker-
dorn bzw. Profilzylinder auf-
setzen und zur Montageer-
leichterung festschrauben.
• Dabei das Schloss- und
Antennenkabel durch die seit-
lich des Zylinderausschnittes
vorgesehenen Bohrungen der
Brandschutzplatte führen.
• Batterien in das E-Modul ein-
setzen oder Externversor-
gung an die dafür vorgese-
hene Buchse anstecken
(siehe Anhang).
• E-module durch Überbrücken
der beiden INI-Punkte mittels
Pinzette initialisieren.
• Schlosskabel (2-polig) und
Antennenkabel (5-polig) an
das E-Modul anstecken
(siehe Anhang).Den Rest der
Kabel vorsichtig im Leerraum
des Adapters unterbringen.
Installations- und Wartungsanleitung
Installation – Seite 5
