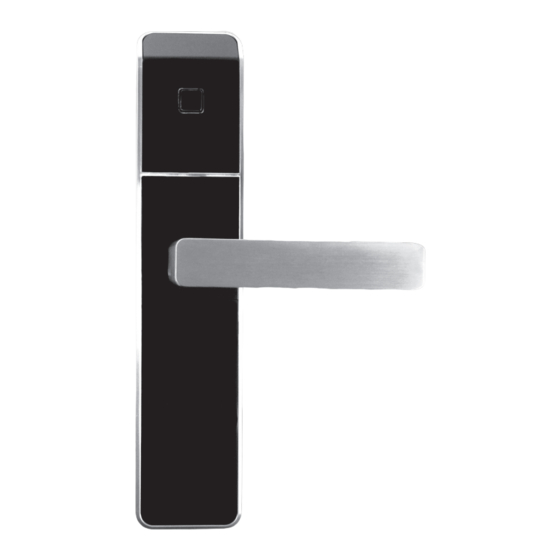

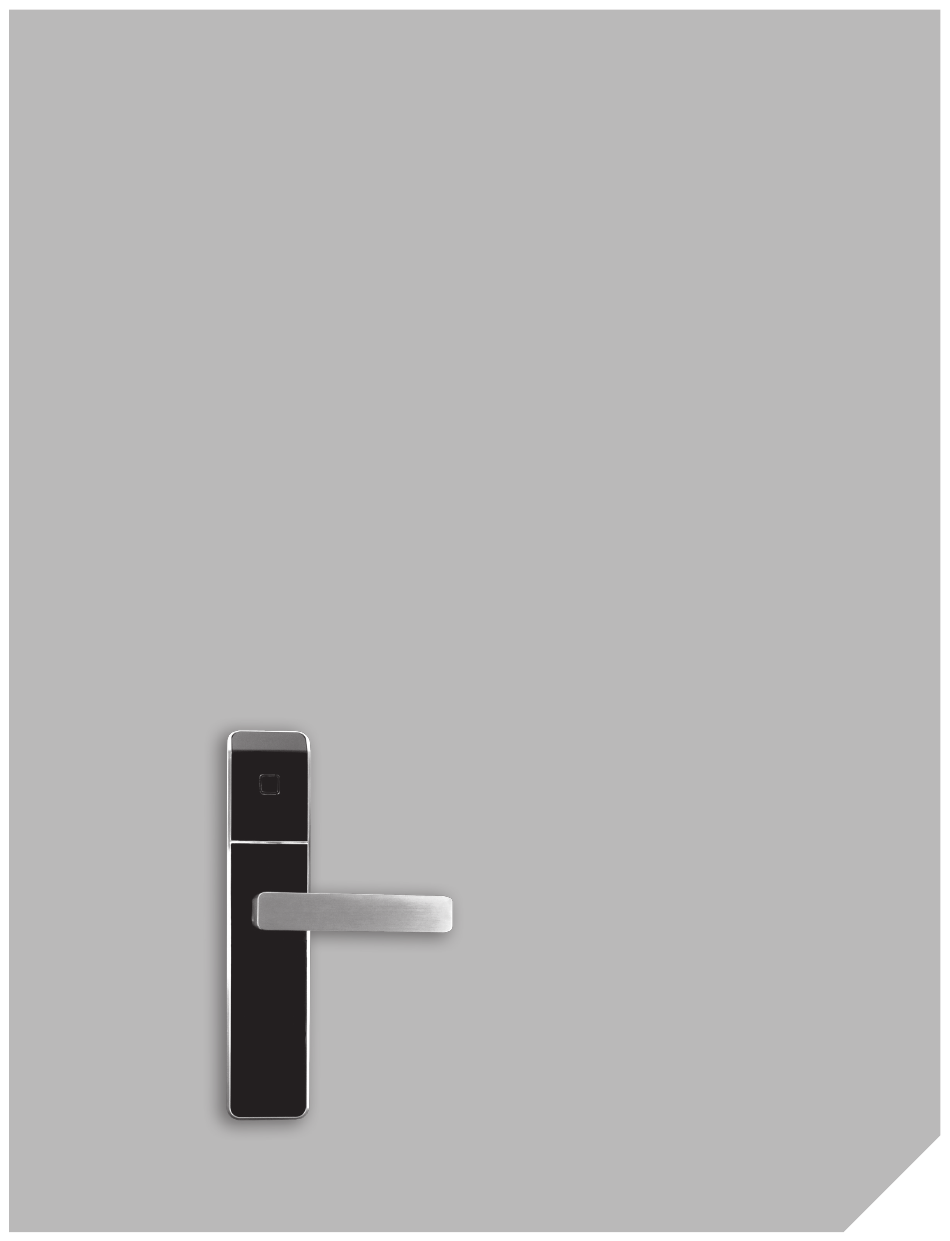

- Seite 1 MONTAGEANLEITUNG Confidant RFID Kit 1 Montage- und Rückplatte für Rosette von Drittanbieter...
-
Seite 2: Inhaltsverzeichnis
: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement . Made in Canada ©2015 Kaba Lodging Systems . Alle Marken und eingetragenen Warenzeichen sind Eigentum der jeweiligen Rechteinhaber . Confidant RFID-Kit 1 Montageanleitung - PK3616_DE_08_15... -
Seite 3: Werkzeuge
1- Werkzeuge A – Kleiner Schlitzschraubendreher B – Kreuzschlitzschraubendreher Nr. 2 C – TORX-Schraubendreher T-20 D – Inbusschlüssel, 3 mm E – Bohrer, 25 mm / 24 mm / 19 mm / 12 mm / 10 mm F – Spitzzange Confidant RFID-Kit 1 Montageanleitung - PK3616_DE_08_15... -
Seite 4: Packungsinhalt
2- PACKUNGSINHALT - Schloss mit Schlüssel-Override Drittanbieter (Klinkengriff und Rosette) Packungsinhalt Kit Rosette für M4 Schrauben muss durchgehend aus Metall sein Drittanbieter (Einsteckteil, Zylinder und Rosette) Rosette für M4 Schrauben muss durchgehend aus Metall sein Achtung: Nur in einem Einsteckteil mit Anti-Panik-Funktion und zusätzlichem Riegel (Anti-... -
Seite 5: Schloss Ohne Schlüssel-Override
2- PACKUNGSINHALT - Schloss ohne Schlüssel-Override (Wenn kein Zylinder erforderlich, Kit „kein Schlüssel-Override“ wählen) Drittanbieter (Klinkengriff und Rosette) Packungsinhalt Kit Rosette für M4 Schrauben muss durchgehend aus Metall sein Drittanbieter (Einsteckteil) Achtung: Nur in einem Einsteckteil mit Anti-Panik-Funktion und zusätzlichem Riegel (Anti- Picking-System) verwenden... -
Seite 6: Ausrichten Der Stifte Mit Dem Einsteckteil
3- AUSRICHTEN DER STIFTE MIT DEM EINSTECKTEIL (nur Rosettenmontage) Sicherstellen, dass das Einsteckschlossgehäuse mit Anti-Picking- und Anti-Panik-Funktion ausgerüstet ist Confidant RFID-Kit 1 Montageanleitung - PK3616_DE_08_15... -
Seite 7: Auswahl Und Montage Der Spindel
4- AUSWAHL UND MONTAGE DER SPINDEL 1 - Wählen Sie die richtige Spindel 2 - Überprüfen Sie die Öffnungsrichtung: Justieren Sie auf Rechts oder Links LINKS RECHTS 3 - Setzen Sie die Spindel ein: Achten Sie darauf, dass die Nut nach dem Einstecken mit der Position der Spannschraube des innenseitigen Griffs ausgerichtet ist . - Seite 8 4- AUSWAHL UND MONTAGE DER SPINDEL Stecken Sie die Halteklemme auf die Spindel und klemmen Sie die Klemme fest (siehe Abbildung). Achten Sie darauf, dass die Schenkel fest gegen die Spindel geklemmt sind Confidant RFID-Kit 1 Montageanleitung - PK3616_DE_08_15...
-
Seite 9: Montage Des Außenseitigen Griffs
5- MONTAGE DES AUSSENSEITIGEN GRIFFS Links *Zur Beachtung Halten Sie beim Festziehen der Griff-Spannschraube den außenseitigen Griff gegen das außenseitige Gehäuse gedrückt. Rechts Confidant RFID-Kit 1 Montageanleitung - PK3616_DE_08_15... -
Seite 10: Montage Des Schlosses
6- MONTAGE DES SCHLOSSES - Rückplattenmontage (Schlüssel-Override) Siehe Anlage A für Anwendungen an Außenräumen 3mm bis 13mm 6- MONTAGE DES SCHLOSSES - Rosettenmontage (Schlüssel-Override) Siehe Anlage A für Optional Anwendungen an Außenräumen 3mm bis 13mm *Empfehlenswert für mehr Sicherheit. Confidant RFID-Kit 1 Montageanleitung - PK3616_DE_08_15... -
Seite 11: Rückplattenmontage (Kein Schlüssel-Override)
6- MONTAGE DES SCHLOSSES - Rückplattenmontage (kein Schlüssel-Override) Siehe Anlage A für Anwendungen an Außenräumen 6- MONTAGE DES SCHLOSSES - Rosettenmontage (kein Schlüssel-Override) Siehe Anlage A für Anwendungen an Außenräumen Confidant RFID-Kit 1 Montageanleitung - PK3616_DE_08_15... -
Seite 12: Einsetzen Des Batteriehalters
7- EINSETZEN DES BATTERIEHALTERS ✓ ✓ ✗ ✗ Zur Beachtung: Achten Sie darauf, dass der Batteriehalter voll- ständig nach oben gedrückt ist und den Zylinder nicht behindert . 8- FUNKTIONSTEST DES SCHLOSSES (Muss bei geöffneter Tür erfolgen) Stellen Sie sicher, dass die Zimmertür geöffnet ist A –... -
Seite 13: Programmierung Des Schlosses - Mit Klinkensteckerkabel
Achtung: Aus Sicherheitsgründen muss das Schloss VOR dem Einsetzen des Batteriefachdeckels programmiert werden. Jedes Mal, wenn der Batteriefachdeckel abgenommen wird, muss eine Notfallkarte verwendet oder das Schloss mit dem Kaba handgehaltenen Programmiergerät verbunden werden, um den Manipulationsalarm zurückzusetzen. Die Audit-Informationen bleiben hiervon unberührt. -
Seite 14: Anhang A. Montieren Des Äußeren Schlossgehäuses Mit Dichtung Und Zylinderabdeckung
Anhang A • Montieren des äußeren Schlossgehäuses - mit Dichtung und Zylinderabdeckung (Versionen für Außenräume und zum Meer gerichtete Räume) Nur für Modell mit Schlüsselzylinder Anlage B • Entnehmen des Batteriehalters Ausschrauben Deckel abheben Batteriehalterklemmen Batteriehalter entnehmen lösen Confidant RFID-Kit 1 Montageanleitung - PK3616_DE_08_15... -
Seite 15: Anhang C. Installation Des Bluethooth-Moduls
Anhang C • Installation des Bluethooth-/Messenger-Moduls Verbinden Anleitungen zur Vorbereitung der Türe finden Sie auf der entsprechenden Bohrschablone. Version für Außenräume und zum Meer gerichtete Räume Confidant RFID-Kit 1 Montageanleitung - PK3616_DE_08_15... - Seite 16 Kaba Kundendienst und -support ILCO: 1.877.468.3555 / + 1.514.340.9025 Saflok: 1.800.999.6213 / + 1.248.837.3700 Allgemeine Informationen: www.kabalodging.com Online-Bestellungen von Verbrauchsartikeln: www.ilcostore.com www.saflokstore.com Wir helfen Ihnen gerne – besuchen Sie einfach unsere Support-Website: PK3616_DE_08_15 www.kabalodgingsupport.com...
